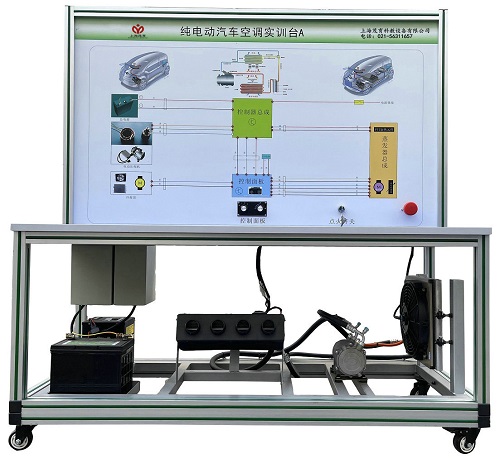

MYXNQ-32D電動汽車空調係統實訓設備

一、電動汽車空調係統實訓設備-簡介
選用純電動汽車空調和暖風係統,真實地展示純電動汽車空調和暖風係統核心零部件的結構與控製原理、安裝位置和運行工況,培養學員對純電動汽車空調和暖風係統故障分析和處理能力。適合於各類院校對純電動汽車空調和暖風係統理論和維修實訓的拆裝與維護、結構與原理認知、係統操作、功能動態演示、故障檢測與診斷教學需要。

二、功能特點
1、各主要部件安裝在平台上,保留原車電氣連接方式與實車功能,斷電後可方便拆裝,訓練學員在拆裝連線過程掌握空調與暖風係統零部件等拆檢要點。
2、空調和暖風實訓台電源:48V。
3、操作空調控製麵板開關,可真實演示空調係統的工作過程以及工作原理。
4、麵板上安裝有高、低壓力表,進出風口溫度表,可實時顯示空調管路壓力、進出風口溫度的參數變化。
5、設備提供了學員練習加注製冷劑、檢漏等實操工作平台。
6、麵板采用4mm厚鋁塑板,立式安裝麵板UV平板噴繪打印有彩色完整標準係統圖板;學員可直觀對照圖板和實物,認識和分析係統的工作原理。
7、麵板上安裝有檢測端子、可直接在麵板上檢測係統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
8、安裝故障模擬係統,能實現低壓電路係統故障設置及診斷排除,可設置常見故障的設置及考核故障點12個。
9、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕並易於清潔,台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽,帶4個帶自鎖裝置萬向腳輪,便於移動。
10、配套實訓(實驗)指導書等教學資料,包含工作原理、實訓項目、故障設置及分析等要點說明。
11、安裝安全保護裝置:急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

三、技術規格
1、外形尺寸:1500×700×1700(長×寬×高)
2、麵板外形尺寸(mm):1448×940mm(長*寬)
3、移動腳輪:100*60mm
4、工作溫度:-40℃~+50℃
5、電動空調壓縮機與控製器:DC48V 0.8kw 渦旋式直流冷暖
6、磷酸鐵鋰離子動力電池組電源:48V20AH帶充電機
7、高壓大電流繼電器:線圈電壓:12VDC,最大額定工作電壓:1000VDC,額定電流:400A。
四、實訓(實驗)項目
1、純電動汽車空調和暖風係統維護與保養、使用操作、結構原理功能認知、故障診斷與維修;
2、練習加注製冷劑、檢漏等基本技能實操;
3、電動汽車空調壓縮機工作原理和引腳定義,常見故障和更換;
4、電動空調控製器工作原理和引腳定義,常見故障和更換;
五、基本配置
點火開關、電動汽車空調壓縮機、膨脹閥總成、幹燥器總成、鼓風機總成、冷凝器、冷卻電子風扇、電動空調壓縮機控製器總成、空調蒸發箱總成、充電器與充電接口、充電插線、DC-DC轉換器、鋰電池組、空調操作麵板、高低壓空調壓力表、采暖模塊總成、電源總開關、急停開關、直流接觸器、輔助蓄電池(12V45AH)、一體化全鋁合金型材搭建的移動台架(1500×700×1700mm 帶自鎖腳輪裝置,帶安裝檢測端子的原理麵板,麵板1448×940mm)、故障模擬與排除裝置、設備操作說明書。
