MYXNQ-97E比亚迪E5汽车全车电器模组实操平台

一、比亚迪E5汽车全车电器模组实操平台-简介
选用纯电动汽车车身车壳和低压电器控制系统真实材料制作的实验实训台架，可完成低压电器控制系统相关的实验实训内容。适合于各类院校对纯电动汽车低压电器控制系统等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二、功能特点
1、保留车壳与车身电器低压系统各部件，保留电气连接方式与原车功能，可实现线束与电器插拔拆卸训练，仿真真车情境低压电器系统检测与维修。
2、DC12V电源由交流开关电源盒提供,车身电器低压系统正常工作。

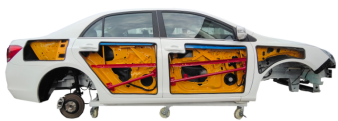

3、设备由原车解剖的车身平台(对半解剖，外露前后车窗结构，前后悬架结构)和教学板组成，车身车壳安装原车零部件，底部安装4个脚轮，移动灵活，脚轮带自锁装置。
4、车身安装有真实可运行的原车车身电器低压系统(包括灯光、中控门锁、电动车窗、电动后视镜、音响等)，展示车身电器低压系统的结构与原理、动态演示车身电器低压系统工作过程。
5、安装有诊断座接口，可连接专用或通用型汽车解码器，对电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

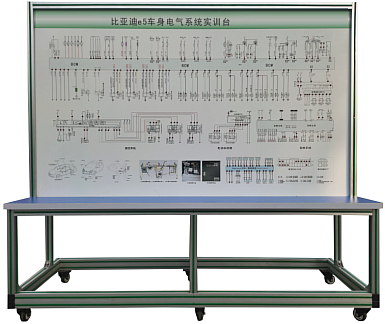

6、移动教学台面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
7、面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
8、安装有故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点24个。
9、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
10、配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
11、安装安全保护装置：急停开关、机械式电源总开关、转动部位防护保护罩警告提示。
三、技术规格
1、外形尺寸：2040×650×1800mm(长×宽×高)
2、面板外形尺寸：1988×1220mm（长*宽）
3、移动脚轮：100*60mm
4、工作温度：-40℃～+50℃
5、工作电源：DC12V
6、输入电源：AC220V±10%50Hz；
四、实训（实验）项目
1、全车低压电器系统（包括灯光、中控门锁、电动车窗、电动后视镜、音响等）检测故障诊断实训。
2、纯电动汽车全车电器系统(低压电器系统)理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断。
五、基本配置
(比亚迪e5 EV450纯电动汽车)车身电脑、手刹开关、座椅、牌照灯、阅读灯、带移动脚轮钢制底座的汽车车壳总成（局部解剖）左前车窗电机、右前车窗电机、左后车窗电机、右后车窗电机、左前锁块、右前锁块、右后锁块、左后锁块、电源总开关、保险丝盒、车窗组合开关、中控锁开关、组合开关、左右前大灯总成、左右前雾灯、左右转向灯、左右组合尾灯、牌照灯、灯光开关、倒车灯开关、危险灯开关、刹车开关、雨刮总成、雨刮开关、雨刮继电器、洗涤电机、喇叭、喇叭开关、电动后视镜与开关、音响与导航总成、音响扬声器（6寸200W）、DC12开关电源、点火开关、一体化全铝合金型材搭建的移动台架（2040×650×1800mm (带自锁脚轮装置，带安装检测端子的原理面板，面板1988×1220mm）、故障设置和考核系统、设备操作说明书。

友情提示：
1、设备验收：各采购单位收货时请检查比亚迪E5汽车全车电器模组实操平台的货品外观，核实比亚迪E5汽车全车电器模组实操平台的数量及配件，拒收处于受损状态的设备；
2、设备质保：红桃视频app将为各采购单位提供比亚迪E5汽车全车电器模组实操平台使用说明书和质保期，在质保范围内提供对比亚迪E5汽车全车电器模组实操平台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的比亚迪E5汽车全车电器模组实操平台选型错误或设备购买数量错误，造成比亚迪E5汽车全车电器模组实操平台的退换货要求，将不被接受；
4、设备货期：对比亚迪E5汽车全车电器模组实操平台的发货期为参考值，如您需要了解比亚迪E5汽车全车电器模组实操平台的精确货期，请与上海红桃视频app（yù）公司的销售人员联系；
5、咨询电话：如各采购单位对比亚迪E5汽车全车电器模组实操平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关比亚迪E5汽车全车电器模组实操平台的技术咨询；
