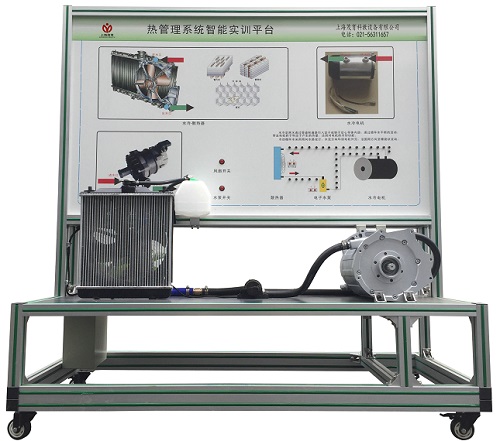

MYXNQ-145熱管理係統智能實訓台

一、熱管理係統智能實訓台-產品簡介
熱管理係統智能實訓台采用北汽EV160電動車驅動電機與控製器冷卻係統為基礎，全麵展示了電動車驅動電機與控製器冷卻係統的組成結構和工作過程。適用於學校對電動車驅動電機與控製器冷卻係統的理論和維修實訓的教學需要。
二、功能特點
1、運行演示的電動車驅動電機與控製器冷卻係統，充分展示電動車驅動電機與控製器冷卻係統的組成結構。
2、操作控製開關，演示電動車驅動電機與控製器冷卻係統的工作過程，安裝閃爍發光二極管同步展示係統的工作過程。
3、驅動電機熱管理係統智能實訓平台麵板采用4mm厚鋁塑板，麵板UV平板噴繪打印有彩色圖板；學員可直觀對照圖板和實物，認識和分析係統的工作原理。
4、驅動電機熱管理係統智能實訓平台麵板上安裝有檢測端子、可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、水冷式驅動電機與控製器通過解剖和各剖麵噴塗不同顏色，使內外部件的機械結構和相互之間的裝配關係清楚的顯現在外麵。
6、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
7、配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。
三、技術規格
1、輸入電源；交流220V±10% 50Hz
2、工作電源；DC12V
3、工作溫度：-40℃～+50℃
4、設備外形尺寸（mm）：1500×700×1700mm （長*寬*高）
5、麵板外形尺寸（mm）：1448×940mm（長*寬）
6、水冷電機：60V2KW無刷直流
7、水冷電機控製器：60V2KW無刷直流
四、實訓實驗項目
1、驅動電機與控製器冷卻係統結構與原理認知。
2、驅動電機與控製器冷卻係統的端子及對應的功能認知與檢測。
五、基本配置
檢測控製麵板(裝有各種檢測端子以及彩色電路圖)、電子水泵、冷卻器與付水壺、水管、點火開關、水溫傳感器/溫度信號模擬裝置、模擬水冷散熱係統控製裝置、電子風扇與繼電器、水冷電機(解剖)、水冷電機控製器(解剖)、DC12V裝置、一體化全鋁合金型材搭建的移動台架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理麵板，麵板1448×940mm）、設備操作說明書。
