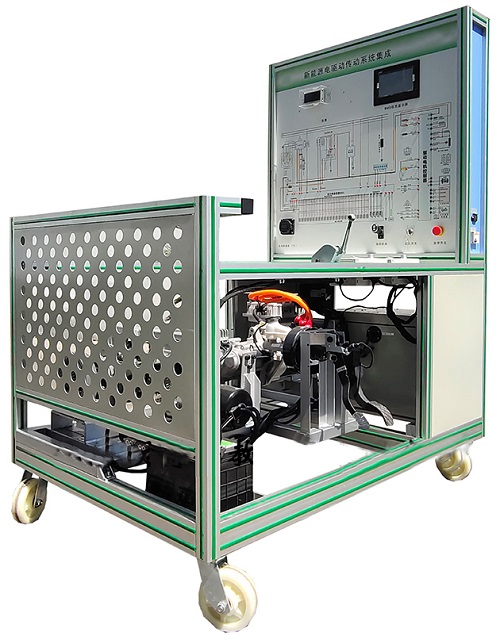

MYXNQ-38B 新能源電驅動傳動係統集成

新能源電驅動傳動係統集成-選用純電動車交流異步電機與控製器、智能工況模擬係統、鋰電池及管理係統（BMS）、儀表、傳動係統、電子真空液壓製動係統、模擬加載控製器、加載器、教學板等真實器件製作的實驗實訓台架，可完成動力驅動係統相關的實驗實訓內容。適合於各類院校對電驅動傳動係統、鋰電池及管理係統（BMS）等係統理論和維修實訓的拆裝與維護、結構與原理認知、係統操作、功能動態演示、故障檢測與診斷教學需要。
二、功能特點：
1、鋰電池及管理係統（BMS）：動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控製、均衡等功能，並通過CAN總線的方式與帶CAN通訊的車載充電機等進行信息交互。
2、純電動汽車動力電池包（動力電池：單體磷酸鐵鋰電池3.2V50Ah，共24節串聯），電池管理係統包含：電壓與溫度及電流采集模塊、主控模塊等，主控模塊通過CAN網絡與其他模塊通訊，直觀了解動力電池PACK技術。
3、動力電池包、霍爾電流傳感器、充電繼電器、放電繼電器、預充繼電器、總正繼電器、總負繼電器均設有檢測端口，可實時檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、BMS電池管理係統帶被動均衡功能，帶開關控製保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電機CAN通訊，通過BMS控製車載充電機工作，估算SOC(荷電狀態)等。
 (1)具有單體電壓數據采集、總電壓數據采集、電流采集、溫度采集。
 (2)具有完備的故障等級報警功能，包括電壓、電流、溫度等故障報警。
 (3)具有SOC估算功能。
 (4)具有充放電控製功能。
 (5)具有被動均衡管理功能。
 (6)係統開關無源機械觸點。
5、動力電池包顯示器（7寸觸摸屏）安裝在麵板上，可以觀察充放電過程各項參數（顯示每節動力電池實時電壓與實時溫度、放電與充電工況、母線電流、絕緣工況等電池管理信息），可展示動力電池包充放電過程控製邏輯和主要部件參數變化規律。（配套可正常運行操作的BMS上位機檢測標定軟件）。
6、采用純電動車電驅動傳動係統(包含電機與控製器、單級變速器、電子真空液壓製動、傳動等係統)真實器件製作，可實現電動車電力驅動係統功能性測試實驗實訓，包括高低速控製、刹車、前進功能、後退功能、充電功能、互鎖功能、模擬加載負載調節等。
7、實現電動車電力驅動係統功能性測試實驗實訓。包括三相繞組直流電阻、相間絕緣、對地絕緣、過載能力、機械特性等。
8、實現電動車電力驅動係統實時監控實驗實訓，通過上位機軟件可展示電機在車輛勻速、加速、減速工況下，電機轉速、電壓、電流、扭矩等參數的變化關係。
9、智能工況模擬係統係統：模擬負載變化采用可調張力控製器進行切換，模擬電動車行駛的不同工況（啟動、怠速、勻速、加速、減速、停車及爬坡等）。
10、電機控製器與BMS控製單元具有診斷接口，通過上位機軟件進行讀取係統數據流信息（包含刹車開關、檔位、電機轉速與電壓電流、電機溫度、電機扭矩、電子油門開度、母線端電壓/電流，電機控製器輸出端電壓/電流、製動能量回收等工作狀態；電池組電壓值、充放電流、溫度等）與故障內容。
11、多功能儀表實時顯示車速、電壓、檔位、電流、電池狀態參數等。
12、麵板采用4mm厚鋁塑板，立式安裝麵板UV平板噴繪打印有彩色完整標準係統圖板；學員可直觀對照圖板和實物，認識和分析係統的工作原理。
13、麵板上安裝有檢測端子、可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
14、安裝故障模擬係統，能實現低壓電路係統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。
15、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
16、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
17、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格：
1、外形尺寸（mm）：1500×1000×1700(長×寬×高)
2、麵板外形尺寸：948×898mm（長*寬）
3、移動腳輪：100*60mm
4、工作溫度：-40℃～+50℃
5、充電輸入電源：AC220V±10%50Hz；
6、輔助蓄電池：12V45AH；
7、動力電池類型：磷酸鐵鋰動力電池（單體電池3.2V50AH，24串）
8、電池組管理係統（BMS）：帶CAN通訊；
9、動力電池包顯示屏：7寸觸摸屏；
10、高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A；
11、交流異步電機驅動係統：5KW72VDC，16Nm，3000r/min，防護等級：IP54，自然風冷；
12、變速箱：單級斜齒輪傳動，總減速比1：16.7；運行噪音小於70分貝；
13、模擬負載裝置：磁粉製動器：PBS-20（帶可調張力控製器），額定轉矩：20N.m；
四、新能源電驅動傳動係統集成-實訓項目：
1、動力電池包PACK組裝和連接方法，磷酸鐵鋰動力電池包結構與原理,動力電池包常見故障判斷和修理方法；
2、高壓大電流繼電器內部結構和原理,高壓大電流繼電器測量,高壓大電流繼電器常見故障和更換方法；
3、霍爾電流傳感器測量，霍爾電流傳感器常見故障和更換；
4、手動維修開關結構原理功能；
5、高壓互鎖結構原理功能；
6、車載充電機工作原理和引腳定義，車載充電機常見故障和更換；
7、DC-DC轉換器工作原理和引腳定義，DC-DC轉換常見故障和更換；
8、電池管理係統BMS結構原理功能；
9、電機驅動係統結構原理功能,電機驅動係統測量，電機驅動係統常見故障和排除方法；
10、電子油門踏板工作原理和引腳定義，電子油門踏板常見故障和更換；
11、電動真空泵工作原理和引腳定義，電動真空泵常見故障和更換，真空壓力傳感器模塊工作原理和引腳定義，真空壓力傳感器模塊常故障和更換方法；
12、刹車能量回收係統結構原理功能；
13、電機在車輛勻速工況下，電機轉速、電壓、電流、扭矩等參數的變化關係。
14、電機在車輛加速工況下，電機轉速、電壓、電流、扭矩等參數的變化關係。
15、電機在車輛減速工況下，電機轉速、電壓、電流、扭矩等參數的變化關係。
16、電機不轉動情況的故障分析及排除。
五、基本配置：
  磷酸鐵鋰動力電池包及管理係統（帶CAN通訊，含24單體電池，放電繼電器，充電繼電器，預充繼電器，預充電阻，霍爾電流傳感器，維修開關，保險，充電接口，放電接口，低壓控製接口，動力電池采集模塊，BMS電池管理係統主控模塊，7寸液晶顯示屏）、驅動電機及運行部分、電子油門總成、換擋機構總成、儀表（帶CAN通訊）、變速箱、左右傳動軸、左右前輪碟刹、磁粉製動器（左右）、手動張力控製器，助力器帶泵總成，真空泵總成、電動真空助力刹車係統、真空壓力傳感器、真空罐總成、國標充電插口與充電槍、車載充電機（帶CAN通訊）、DC-DC模塊、故障設置係統、輔助蓄電池（12V45AH）、蓄電池斷電開關、急停開關、上位機軟件及數據線（電機與電池控製單元）、一體化全鋁合金型材搭建的移動台架（1500×1000×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理麵板948×898mm）、故障考核係統、設備操作說明書。

---
