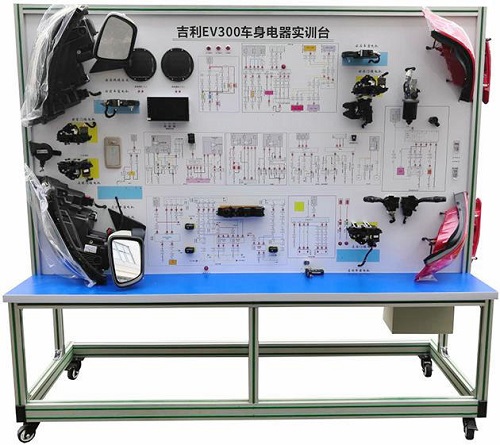

MYXNQ-52C吉利EV300車身電器實訓台

一、吉利EV300車身電器實訓台-簡介：
    該設備采用吉利EV300(高速)純電動汽車車身電器係統實物為基礎，充分展示純電動汽車儀表係統、燈光係統、雨刮係統、喇叭係統、低壓電源電器係統、電動車窗係統、電動門鎖、音響係統等低壓電器係統的組成結構和工作過程。適合於各類院校對純電動車車身電器係統理論和維修實訓的拆裝與維護、結構與原理認知、係統操作、功能動態演示、故障檢測與診斷教學需要。
二、功能特點：
1、真實可運行的車身電器係統，充分展示車身電器係統的組成結構。
2、接通電源，操縱設備上的各種電器開關、按鈕,真實可運行操作,展示係統結構和原理、工作過程。
3、麵板采用4mm厚鋁塑板，立式安裝麵板UV平板噴繪打印有彩色完整標準係統圖板；學員可直觀對照圖板和實物，認識和分析係統的工作原理。
4、麵板上安裝有檢測端子、可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、安裝故障模擬係統，能實現低壓電路係統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。
6、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
7、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
8、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格：
1、外形尺寸：2040×650×1800mm(長×寬×高)
2、麵板外形尺寸：1988×1220mm（長*寬）
3、移動腳輪：100*60mm
4、工作溫度：-40℃～+50℃
5、工作電源：DC12V
6、輸入電源：AC220V±10%50Hz；
7、車身電器係統：吉利EV300純電動汽車
四、實訓（實驗）項目：
1、全車低壓電器係統（包括儀表、燈光、中控門鎖、電動車窗、電動後視鏡、音響等）檢測故障診斷實訓。
2、純電動汽車全車電器係統(低壓電器係統)理論和維修實訓的拆裝與維護、結構與原理認知、係統操作、功能動態演示、故障檢測與診斷
五、基本配置：
車身電腦、儀表、左前車窗電機、右前車窗電機、左後車窗電機、右後車窗電機、左前鎖塊、右前鎖塊、右後鎖塊、左後鎖塊、電源總開關、保險絲盒、車窗組合開關、中控鎖開關、組合開關、左右前大燈總成、左右前霧燈、左右轉向燈、左右組合尾燈、牌照燈、燈光開關、倒車燈開關、危險燈開關、刹車開關、雨刮總成、雨刮開關、雨刮繼電器、洗滌電機、喇叭、喇叭開關、電動後視鏡與開關、音響與導航總成、音響揚聲器（6寸200W）、DC12開關電源、點火開關、一體化全鋁合金型材搭建的移動台架（2040×650×1800mm (帶自鎖腳輪裝置，帶安裝檢測端子的原理麵板，麵板1988×1220mm）、故障設置和考核係統、設備操作說明書。

---
