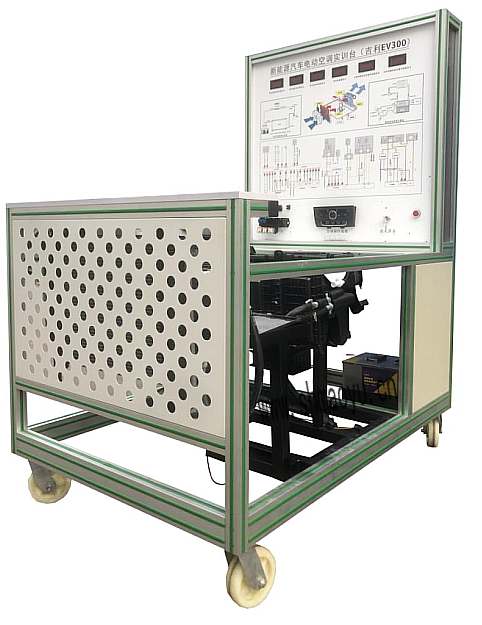

MYXNQ-32電動汽車空調係統實驗台

一、電動汽車空調係統實驗台-簡介：
該設備采用電動汽車空調係統為基礎，充分展示電動汽車空調係統的組成結構和工作過程。適用於中高等職業技術院校、普通教育類學院和培訓機構對電動汽車空調係統理論和維修實訓的教學需要。
二、功能特點：
1、真實可運行的電動汽車空調係統，充分展示電動汽車空調係統的組成結構和工作過程。
2、由電動汽車電源係統做為動力源，驅動空調壓縮機工作。操作空調控製麵板，可真實演示電動汽車空調係統的工作過程以及工作原理。
3、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；UV平板噴繪麵板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析電動汽車空調係統的工作原理。
4、實訓台麵板上安裝有檢測端子，可直接在麵板上檢測空調係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台麵板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6、實訓台提供了學員練習加注製冷劑、檢漏等實操工作平台。
7、設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
8、實訓台底座采用鋼結構焊接，正前方/兩側焊接圓形護手杆，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、電動汽車空調係統實驗台-技術規格
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、動力電源：原電動汽車電源
3、製冷劑：R134a
4、工作溫度：-40℃～+50℃
5、高壓壓力表：0～1.5MPa
6、低壓壓力表：0～0.3MPa
7、鋼管：40*40*3mm
8、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
9、移動腳輪：120*80mm
四、基本配置(每台)

序號	名稱	規格型號	單位	數量
1	檢測控製麵板(麵板櫃)	裝有各種檢測端子以及彩色電路圖和原理圖（9509004mm)	套	1
2	點火開關	红桃视频app	個	1
3	高壓壓力表	R134a，0～3.5MPa	個	1
4	低壓壓力表	R134a，0～1.5MPa	個	1
5	數字式進風口溫度表		個	1
6	數字式出風口溫度表		個	1
7	空調控製器總成	原車全新	套	1
8	空調蒸發箱總成	原車全新	套	1
9	電動汽車空調壓縮機總成	原車全新,48V	套	1
10	膨脹閥總成	原車全新	套	1
11	幹燥器總成	原車全新	套	1
12	鼓風機總成	原車全新	套	1
13	冷凝器	原車全新	個	1
14	冷卻電子風扇	原車全新	套	1
15	電動汽車空調控製器(驅動電機變頻器)及操縱開關組件	原車全新,48V	套	1
16	電動汽車電池組	原車全新,48V	套	1
17	DC/DC係統	原車全新	套	1
18	移動台架(帶自鎖腳輪裝置)	1500×1000×1700mm	台	1
19	車載充電器與充電口	配套	套	1
20	故障模擬與排除裝置	红桃视频app	套	1
21	設備教師手冊	茂育	套	1
22	設備合格證、保修卡	红桃视频app	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查電動汽車空調係統實驗台的貨品外觀，核實的電動汽車空調係統實驗台及配件，拒收處於受損狀態的電動汽車空調係統實驗台；
2、設備質保：红桃视频app將為各采購單位提供電動汽車空調係統實驗台說明書內的質保條件和質保期，在質保範圍內提供對電動汽車空調係統實驗台的免費維修，超出條件承諾時提供對電動汽車空調係統實驗台的有償維修；
3、設備退換貨：各采購單位單方麵原因導致電動汽車空調係統實驗台的選型錯誤或購電動汽車空調係統實驗台數量錯誤，造成電動汽車空調係統實驗台的退換貨要求，將不被接受；
4、設備貨期：對的電動汽車空調係統實驗台發貨期為參考值，如您需要了解電動汽車空調係統實驗台的精確貨期，請與上海茂育的銷售人員聯係；
5、谘詢電話：如各采購單位對電動汽車空調係統實驗台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電動汽車空調係統實驗台的技術谘詢。
