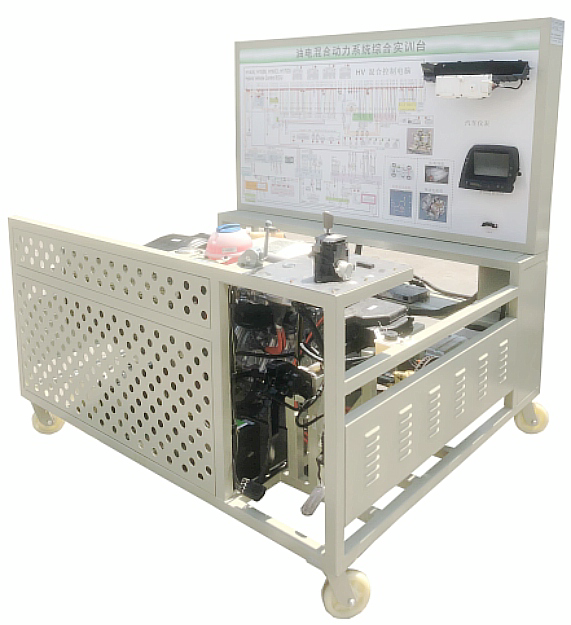

MYXNQ-25C混合動力汽車傳動係統實訓台

一、混合動力汽車傳動係統實訓台-簡介：
采用油電混合動力發動機和電子傳動橋係統實物為基礎，可對發動機和電子傳動橋進行起動、加速、減速等工況的實際操作，真實展示油電混合動力係統的組成結構和工作過程。
適用於各類院校對油電混合動力發動機和維修實訓的教學需要。
二、功能特點：
1、真實可運行操作的油電混合動力發動機和電子傳動橋係統，展示係統結構和原理、工作過程。
2、麵板采用4mm厚鋁塑板，立式安裝麵板UV平板噴繪打印有彩色完整標準係統圖板；學員可直觀對照圖板和實物，認識和分析係統的工作原理。
3、麵板上安裝有檢測端子、可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、實訓台安裝有汽車儀表和多功能顯示屏，可實時顯示動力傳遞過程、車速等、電控係統故障指示燈等參數變化。
5、實訓台安裝有診斷座，可連接專用汽車解碼器，對發動機、自動變速器、混合動力、電源等電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6、實訓台配備有油門控製裝置，可方便對發動機加速減速。
7、安裝故障模擬係統，能實現低壓電路係統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。
8、實訓台配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
9、實訓台底座帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
10、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
11、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
12、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
三、技術規格：
1、外形尺寸：1700×1200×1700(長×寬×高);
2、麵板外形尺寸：1648×940mm（長*寬）;
3、移動腳輪：200*80mm;
4、工作溫度：-40℃～+50℃;
5、油箱容積：10L;
6、油電混合動力發動機和電子傳動橋：豐田普銳斯.
四、實訓（實驗）項目：
1、電池管理係統BMS組成和功能工作原理,動力電池包（BMS）故障分析與診斷。
2、高壓係統操作安全注意事項，高壓連接器插拔方法，維修開關認知。
3、漏電傳感器、檔位開關、P檔開關結構原理功能檢測實訓。
4、變頻器控製器總成結構與工作原理，驅動電機結構與工作原理實訓。
5、油電混合動力汽車工作模式演示驗證。
6、油電混合動力驅動動力傳遞路線演示驗證。
7、刹車能量反饋結構與工作原理實訓。
8、油電混合動力變頻器結構與工作原理、診斷檢測實訓。
9、油電混合動力發動機結構與工作原理、診斷檢測實訓。
10、電子油門踏板、一鍵起動開關結構原理功能檢測實訓。
11、油電混合動力汽車控製策略係統結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除。
五、基本配置：
（翻新豐田普銳斯）組合儀表、控製電腦(ECU)、油電混合動力發動機和電子傳動橋總成、自動變速器總成及控製電腦(ECU)、混合動力控製電腦(ECU)、蓄電池總成及控製電腦(ECU)、電源控製電腦(ECU)、防盜控製電腦(ECU)、空調控製電腦(ECU)、網關(ECU)、多功能顯示屏、診斷座、一鍵起動開關、鑰匙插槽、智能鑰匙、變頻器、高壓蓄電池總成、高壓電纜、P檔開關、左右半軸刹車係統、燃油壓力表（0-10kg/cm²)、真空壓力表(0-76in.Hg)、INZ-FXE發動機總成、10L燃油箱、汽油泵(含汽油泵插頭)、油門控製裝置、進排氣管、水箱(含保護罩)、12V80W冷卻電子風扇、12V 65Ah備用蓄電池、繼電器（含：起動繼電器、油泵繼電器、冷卻風扇繼電器等）、保險絲盒、50A電源總開關、故障設置和考核係統、移動台架(帶自鎖腳輪裝置，1700×1200×1700)、設備操作說明書。
