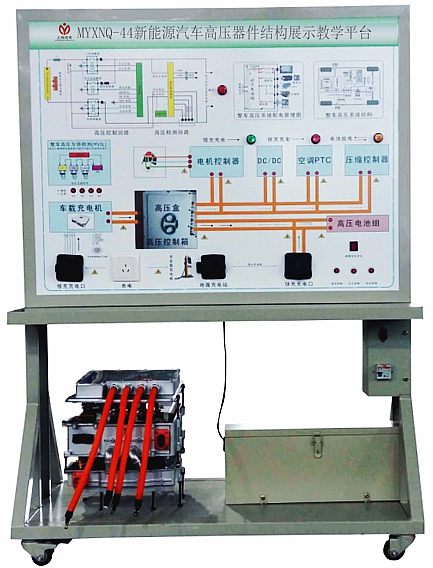

MYXNQ-44新能源汽車高壓器件結構展示教學平台

一、MYXNQ-44新能源汽車高壓器件結構展示教學平台-采用 BJEV原車新能源汽車高壓真實器件製作，展示新能源汽車高壓的結構與工作原理，適合於各類院校對純電動汽車高壓器件理論和維修實訓的教學需要。
二、教學平台組成：
高壓盒、動力電池高壓電纜、電機控製器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、操作控製台、訓練控製按鈕、原理檢測麵板與結構彩圖。
三、功能特點：
1、展示BJEV高壓盒高壓器件的組成結構和工作過程；
2、設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；4mm鋁塑麵板打印有永不褪色的UV平板彩色電路圖；學員可直觀對照麵板資料和高壓控製盒的實物，認識和分析高壓控製盒的器件和原理；
3、控製台安裝有BJEV高壓控製盒的解剖部件，能清晰看清高壓控製盒的控製繼電器、熔斷器、連接器端子等電子器件；
4、係統含有動力電池高壓電纜、電機控製器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座；
5、展示BJEV高壓線路的高壓互鎖信號的組成結構和工作過程；識別高壓線束連接器的端子及對應的功能；
6、實訓台麵板上安裝有雙獨立線路控製係統的硬件模塊；安裝有各高壓模塊的汽車真實接口連接器，這些接口可以訓練學生對高壓電路的連接。
四、技術規格：
1、外形尺寸（約）：1240×650×1700mm(長×寬×高)
2、動力電源：24V20ah
3、工作電壓：24v
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
7、移動腳輪：100*60mm
五、實訓目的：
1、新能源汽車高壓器件認知。
2、新能源汽車高壓器件基本控製原理與工作過程驗證實訓。
3、新能源汽車高壓器件拆裝與安全防護實訓。
4、新能源汽車高壓線路的高壓互鎖基本控製原理與工作過程驗證實訓。
5、新能源汽車整車高壓區認知實訓。
6、新能源汽車高壓線路拆裝與檢測實訓。
7、新能源汽車高壓安全係統拆裝與檢測、維護體驗實訓。

---
