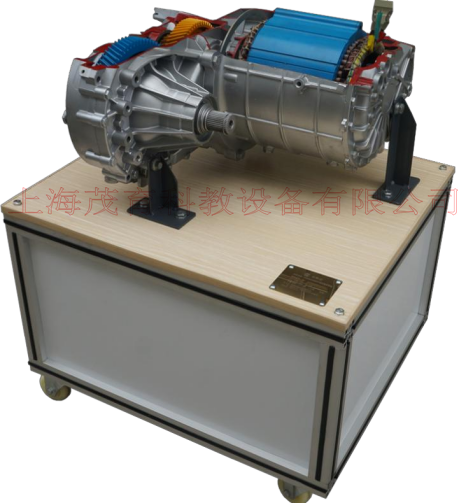

MYXNQ-126電機及控製器解剖台架

一、電機及控製器解剖台架-產品簡介
選用電動車驅動電機及控製器總成（比亞迪E6）通過解剖，展示現電動車驅動電機及控製器內部結構和控製原理。
二、功能特點
1、通過解剖和各剖麵噴塗不同顏色，使內外部件的機械結構和相互之間的裝配關係清楚的顯現在外麵。
2、驅動電機放在平台上，驅動電機主軸安裝手動搖把，旋轉時觀察電機轉子運動。
3、驅動電機內部傳感器塗以不同顏色，清晰顯示安裝位置和連線方法。
4、設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
5、設備配備結構原理展示麵板，展示內部零部件名稱和連接方式、內部結構。
6、設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
7、配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。
三、技術規格
1、設備外形尺寸：700*500*1500（長*寬*高）
2、麵板外形尺寸：648*713（長*寬）
3、移動腳輪：100*60mm
4、工作溫度： -20°～+40°
5、電動車驅動電機及控製器：比亞迪E6
四、實訓（實驗）項目
1、電動車驅動電機及變速器結構與原理認知實訓。
2、電動車驅動電機及變速器拆裝與檢測實訓。
五、基本配置
電動車驅動電機及控製器總成（比亞迪E6），可移動台架（帶原理教學板）。

友情提示：
1、設備驗收：各采購單位收貨時請檢查電機及控製器解剖台架的貨品外觀，核實電機及控製器解剖台架的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app（yù）將為各采購單位提供電機及控製器解剖台架產品指導書和質保期，在質保範圍內提供對電機及控製器解剖台架的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的電機及控製器解剖台架選型錯誤或設備購買數量錯誤，造成電機及控製器解剖台架的退換貨要求，將不被接受；
4、設備貨期：對電機及控製器解剖台架的發貨期為參考值，如您需要了解電機及控製器解剖台架的精確貨期，請與上海红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對電機及控製器解剖台架有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關純電動汽車全車電器實驗台的技術谘詢；
