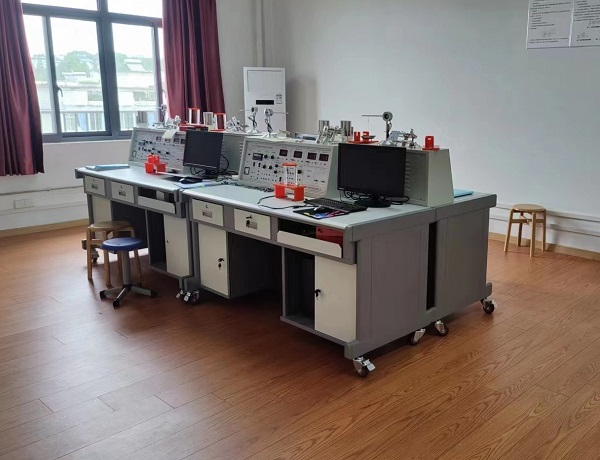

傳感器技術實驗設備-霍爾傳感器的振動測量實驗

二、 傳感器技術實驗設備性能參數：

1、實訓台提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。

2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。

3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓範圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）

4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。

5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。

6、數字式頻率/轉速表：由四隻數碼管，2隻發光管組成，輸入阻抗100KΩ，精度1%。

      頻率測量範圍1-9999 Hz，轉速測量範圍1-9999Pem。

7、溫度表：0-150℃度，精度1%。

8、高精度溫度控製調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。

9、機械式壓力表：0-40Kpa，精度2%。

三源部分：

1、加熱源：16V交流電源加熱，溫度控製範圍0~150℃。

2、轉動源：0-12V直流電源驅動，轉速可調範圍0~2400/分轉。

3、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。

數據采集卡及處理軟件

    數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。USB、RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界麵，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
三、霍爾傳感器的振動測量實驗
一）實驗目的
    了解開關型霍爾傳感器的動態特性。
二）實驗所用單元
    霍爾傳感器探頭（內附轉換電路）、霍爾式傳感器轉換電路板、直流穩壓電源、低頻振蕩器、振動台、示波器。
三）實驗原理及電路
    將霍爾傳感器探頭與振動台相連，在振動台的帶動下，可以觀察霍爾傳感器動態特性。
四）實驗步驟
    1、固定好振動台，將霍爾傳感器探頭裝在振動台連橋板上。霍爾傳感器探頭在磁電傳感器磁鋼的上方3-5mm左右。
    2、霍爾傳感器探頭的紅線接麵板上的+5V電源，藍線接示波器輸入端，黑線接地。
    3、按照圖19-1接線，注意將轉換電路輸出與示波器探頭相連，低頻振蕩器輸出接振動台小板上的振蕩線圈。
    4、接通電源，調節低頻振蕩器的振幅與頻率以及示波器的量程，觀察輸出波形。
