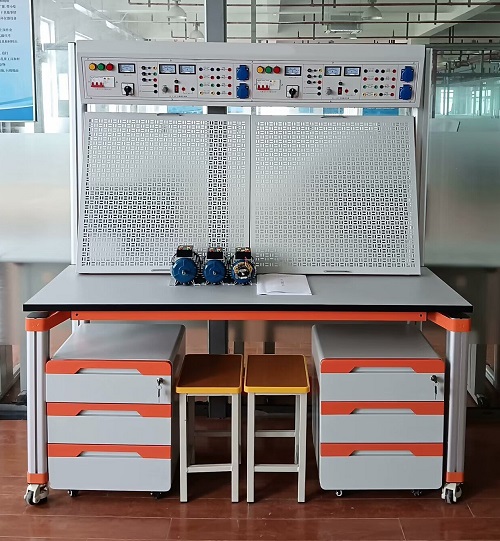

網孔型電氣控製實訓考核裝置

 網孔型電氣控製實訓考核裝置（MY-304）-概述：
電氣控製實訓平台由鋼板作製作的多功能安裝板（網孔板）實訓台和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，適用範圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓台上拆下，集中保管，損壞和丟失少。

二、設備技術指標
1. 外型：整體尺寸1600mm×700mm×1750mm；
2. 實訓台架的材料：鋼板、鋁合金結構；
3. 電源(雙組具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 隻，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4隻5408二極管，用於能耗製動的整流電路；
7.三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。
三、設備結構功能
本實訓台由實訓屏（內置電源）、實訓桌、實訓儲物櫃三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，台麵高度約800mm，桌麵板下設支撐框架，截麵尺寸為30×30mm，承受力不少於300kg。立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表麵藍色靜電噴塗工藝。
2、實訓桌桌麵采用25mm麻灰色高密度層壓板封邊特製，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓台架移動；
3、實訓儲物櫃采用圓弧卷邊冷衝壓鈑金一體成型，封閉式結構，表麵靜電噴塗，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；櫃體四邊圓弧設計：R=30mm，櫃體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶刹車腳輪。
4、網孔板2塊：采用數控衝床精加工而成，網孔分布合理、均（jun1）勻。孔徑統一，可在上麵安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。
四、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控製一盞燈線路訓練
3．聲控開關控製白熾電路訓練
4．二地控製一盞燈電路訓練
5．三地控製一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控製
13．三相異步電動機接觸器點動控製線路
14．三相異步電動機接觸器自鎖控製線路
15．三相異步電動機Y/△自動控製線路
16．用倒順開關控製三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控製線路
18．按鈕聯鎖的三相異步電動機正反轉控製線路
19．雙重聯鎖的三相異步電動機正反轉控製線路
20．三相異步電動機多地控製
21．工作台自動往返控製線路
22．三相異步電動機串電阻降壓啟動控製線路
23．三相異步電動機能耗製動控製線路

---
