主頁 > 配置方案 > 維修電工技能實訓考核裝置 2026-01-23

維修電工技能實訓考核裝置

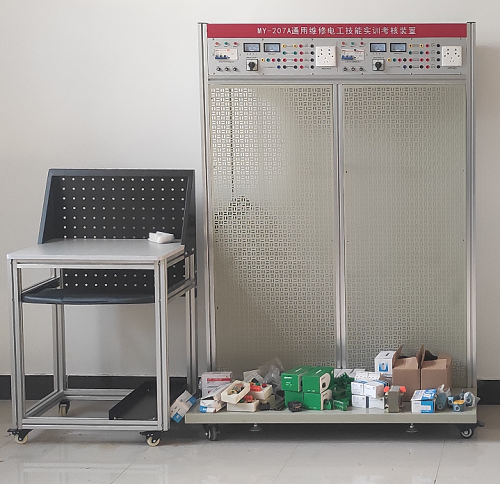

維修電工技能實訓考核裝置（MY-207A）按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，主要由實訓台、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成初級電工線路，電機控製線路，照明配電的模擬操作、安裝調試的綜合實驗實訓，主要是訓練學生動手能力和實操技能。實訓項目是根據指導老師來確定，根據所選的項目選擇相應的元器件。初級維修電工實訓考核裝置也可作為培訓機構電工考工的理想設備。

二、技術參數：
1、工作電源：AC 380（1±10％）V；
2、環境溫度：-10°C ~ +40°C；
3、相對濕度：<85％（25°C）；
4、裝置容量：<1.5KVA；
5、重量：100kg；
6、外形尺寸：雙工位1500×750×1750 （mm）；
7、移動腳輪：100*60mm
三、實訓項目：
1、單相啟動停止控製電路
2、異步電動機點動控製電路
3、異步電動機兩地控製電路
4、異步電動機聯鎖正反轉控製電路
5、雙重聯鎖控製電路
6、自動順序控製電路
7、手動順序啟動
8、異步電動機星、三角控製電路
9、異步電動機能耗製動控製電路
10、按鈕聯鎖的三相異步電動機正反轉控製線路
11、接觸器聯鎖的三相異步電動機正反轉控製線路
12、雙重聯鎖的三相異步電動機正反轉控製線路
13、單向減壓啟動及反接製動控製線路
14、異步電動機反接製動控製電路
15、自動往返控製線路
16、正反轉點動、啟動控製電路
17、帶有點動的自動往返控製電路
18、異步電動機自鎖控製電路
19、異步電動機單相點動、啟動控製電路
20、三相異步電動機定子串電阻減壓啟動手動控製線路
21、三相異步電動機定子串電阻減壓啟動自動控製線路
22、接觸器控製雙速電動機的控製線路
23、時間繼電器控製雙速電機的控製線路
24、C620-1型車床控製電路
25、電動葫蘆控製電路
26、Y3150型滾齒機控製電路
27、電動葫蘆電路
28、Z3040搖臂鑽床電路
29、CA6140車床電路
