MYMES-01B通用機電設備安裝與調試實訓裝置

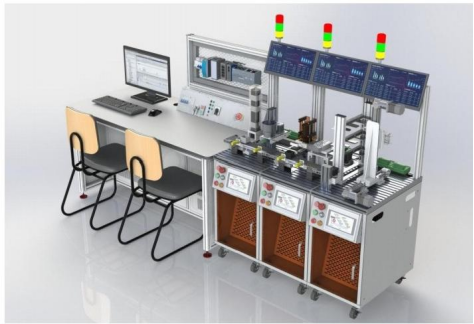

（參考圖）

一、通用機電設備安裝與調試實訓裝置-係統構成

1、供料單元；2、檢測分揀單元；3、倉儲單元；4、智能監控平台
二、性能參數
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：＜2.5kVA
4、實訓平台尺寸約為：1950×785mm×830mm，各部件采用優質鋁合金和鈑金加工成型，外觀無劃痕等。
5、單站工作台尺寸約為：650mm×785mm×830mm
三、各單元介紹
（1）供料單元
供料單元主要功能是負責不同材料的供料，由料管、推料裝置及傳輸線等組成。

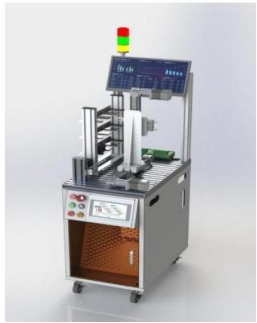

參考圖

主要技術參數要求及電氣元件：
1、工作台：鋁合金。
2、供電電源/工作電壓：AC220V/50Hz/DC24V/2A。
3、工作氣壓：0.5MPa
4、PLC：西門子主機模塊。
5、直流減速電機：24V
6、檢測傳感器：光電傳感器、磁感傳感器、3個光纖傳感器及放大器等。
7、電源控製盒：麵板上設有指示燈、啟動、停止以及急停按鈕，整體設計成獨立模塊，兩端采用鈑金件固定。
8、配有7寸彩色觸摸屏：
（1）800X480分辨率、65535色TFT；
（2）按照工業 III級標準生產，采用 LED 背光永不黑屏；
（3）400M 主頻、WinCE 係統、MCGS 組態軟件、64M 存儲空間；
（4）支持 U盤備份、恢複，操作快捷；
（5）支持 RS232/RS485/RJ45以太網通訊接口；帶wifi功能
（6）低功耗，整機功耗僅 6W；
（7）配下載線和安裝軟件；
（8）鈑金件支架安裝。
9、當5個單元全部進入聯網狀態時，管理員能夠通過組態監控機中各種組態按鈕方便的控製整個係統的運行、停止等。每個單元的工作狀態在監控畫麵上也能夠清楚的看到。

序號	名稱	規格
1	實訓桌	鋁合金型材/鈑金
2	上料機構	上料基座，料筒
3	傳輸線	皮帶/鋁件
4	氣缸	筆形氣缸
5	電磁閥	DC24V
6	調速閥	SL4-01
7	氣源過濾器	AFC2000
8	光電傳感器	漫反射
9	光纖傳感器	FRS-320
10	磁性傳感器	CS1G
11	減速電機	24V
12	PLC主機	S7-1200
13	變頻器	EDS300-2S0002
14	觸摸屏	7寸 MCGS
15	信號轉換器	24v
16	PLC傳感器信端子台	24v
17	邊緣計算網關	電源：9-36V 串口：支持 RS485/RS232 支持西門子、三菱、歐姆龍、台達、信捷、施耐德、ABB 等品牌 P LC 支持 PLC 協議轉 MQTT 協議支持 10W 條數據離線緩存支持阿裏、百度、華為、騰訊、亞馬遜雲等平台同時支持私有雲平台
18	PLC下載線	3米

（2）檢測分揀單元
檢測分揀站是通過各種傳感器檢測，通過檢測輸出對應的信號，也可以根據顏色和材質（金屬和非金屬）進行檢測分揀，把合格或指定的物料傳輸給下一站，由傳感器、分揀滑槽、傳感器、氣缸、傳輸線等機構組成。

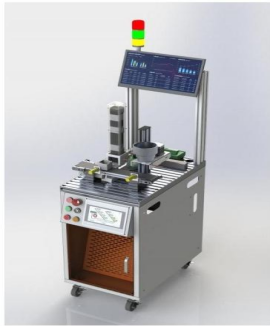

參考圖

主要技術參數要求及電氣元件：
1、工作台：鋁合金
2、供電電源/工作電壓：AC220V/50Hz/DC24V/2A；
3、工作氣壓：0.5MPa
4、PLC：西門子主機模塊。
5、檢測傳感器：光電傳感器、電容傳感器等。

序號	名稱	規格
1	實訓桌	鋁合金型材/鈑金
2	傳輸線	皮帶/鋁件
3	分揀滑槽	鈑金
4	氣缸	筆形氣缸
5	電磁閥	DC24V
6	調速閥	SL4-01
7	氣源過濾器	AFC2000
8	光纖傳感器	漫反射
9	磁性傳感器	CS1G
10	減速電機	10W/24V
11	PLC主機	S7-1200
12	信號轉換器	24v
13	PLC傳感器信端子台	24v
14	PLC下載線	3米

（3）倉儲單元
倉儲單元由堆垛機、氣動手抓、≥3*4立庫組成，完成成品工件的倉儲功能。

參考圖

主要技術參數要求及電氣元件：
1、工作台：鋁合金材質
2、供電電源/工作電壓：AC220V/50Hz/DC24V/2A；工作氣壓：0.5MPa
3、PLC：西門子主機模塊。
4、步進電機：1.5A 角距：1.8度

序號	名稱	規格
1	實訓桌	鋁合金型材/鈑金
2	上料機構	上料基座
3	步進電機	1.5A 角距：1.8度
4	步進驅動器	24V
5	絲杆	滾珠
6	氣缸	回轉氣缸/手指氣缸/雙杠氣缸
7	夾手	鋁件定製
8	立庫	3層4列
9	電磁閥	DC24V
10	調速閥	SL4-01
11	夾手	鋁件定製
12	氣源過濾器	AFC2000
13	光電傳感器	多種規格
14	磁性傳感器	多種規格
15	限位開關	機械形式
16	PLC主機	S7-1200
15	信號轉換器	24v
16	PLC傳感器信端子台	24v
17	PLC下載線	3米

四、智能監控平台：
智能監控平台是一套基於互聯網基礎，對現場設備進行數據采集、上傳、讀取、展示的平台，建立了上下行數據標準，為互聯網用戶提供物聯網數據服務的平台。設備采用LED屏顯示現場設備的實時狀態顯示，可以在線開發軟件，組態設備，調試設備、以及監控設備運行情況，係統運行情況一目了然，增加產品附加值，支持手機、平板、電腦等設備使用。
五、配套常用工具：
包含萬用表、電筆、電工膠布、尖嘴鉗、斜口鉗、活動扳手、剝線鉗、十字螺絲刀、一字螺絲刀、內六角 1 套、工具箱等。
六、實訓項目：
（1）供料站實訓項目
1、供料機構部件安裝；2、氣路連接與調整；3、電路接線；4、傳感器調試、電路校對；5、變頻器基本操作麵板的功能認識和參數設置；6、觸摸屏的界麵設置、變量連接及下載運行；7、編製PLC程序與調試。
（2）檢測分揀站實訓項目
1、搬運站機械手等部件安裝；2、氣路連接與調整；3、電路接線；4、傳感器調試、電路校對；5、編製PLC程序與調試。
（3）倉儲站實訓項目
1、堆垛機兩軸單元的機械部件安裝；2、氣路連接與調整；3、電路接線；4、傳感器調試、電路校對；5、步進驅動及電機調試；6.編製PLC程序與調試。

其他產品鏈接：
光機電一體化實訓設備
電氣智能化係統安裝技術實訓裝置
自動生產線實訓考核裝置
機電一體化綜合係統實訓裝置
光機電一體化實訓裝置
機電一體化自動化生產流水線實訓設備
自動化生產安裝與調試實訓裝置
光機電氣一體化控製實訓考核設備
光機電氣一體化控製實驗係統
現代物流倉儲自動化實驗裝置
步進伺服控製綜合實訓台
工業機械手實訓裝置
工業機械手實訓設備
平麵雙軸運行控製實訓裝置
材料分揀實訓裝置
自動送料裝車實訓模型
二維運動控製實驗平台
循環搬運自動控製實訓裝置
基礎電機及減速機實訓平台
機電一體化柔性智能製造實訓係統
MPS機電一體化柔性生產線加工實訓係統
光機電一體化高速分揀實訓設備
基於PLC機電一體化實訓平台
機器人光機電一體化分揀實訓係統
機電一體化綜合實訓考核裝置 (五單元)
光機電一體化控製實訓裝置
循環搬運控製實訓係統
立體倉庫實訓裝置
立體倉庫、AGV小車
智能倉庫任務模型
立體倉庫實物教學實訓裝置
光機電氣一體化控製實訓係統
自動生產線拆裝與調試實訓裝置
機電一體化組合實訓平台
光機電氣一體化實訓考核裝置
光機電氣一體化控製實訓台
光機電液氣一體化實訓平台
典型機電設備安裝與控製實訓裝置
工業控製模擬實訓裝置
模塊式柔性自動環形生產線實訓裝置
分揀流水線實訓裝置
柔性生產製造實驗設備
數控機床機電一體化實訓設備
運動實訓裝置
單片機與MCGS組態綜合應用實驗裝置
電液氣一體化實訓平台
灌裝自動化生產線實訓裝置
光機電一體化安裝搬運站模型(實習鑒定裝置)
機電一體化安裝站模型(實習鑒定裝置)
機電一體化操作手站模型(實習鑒定裝置)
光機電一體化搬運站模型(實習鑒定裝置)
光機電一體化加工站模型(實習鑒定裝置)
光機電一體化上料檢測站(實習鑒定裝置)
光機電一體化立體存儲站(實習鑒定裝置)
光機電一體化傳送帶模塊(實習鑒定裝置)
可編程港口裝卸儲運交通係統
可編程機械手搬運堆放控製係統（七軸）
可編程分揀推杆控製係統

友情提示：
1、設備驗收：各采購單位收貨時請檢查通用機電設備安裝與調試實訓裝置的貨品外觀，核實的傳感器與檢測技術實驗台及配件，拒收處於受損狀態的通用機電設備安裝與調試實訓裝置；

2、設備質保：茂育將為各采購單位提供通用機電設備安裝與調試實訓裝置說明書，在質保範圍內提供對通用機電設備安裝與調試實訓裝置的免費維修，超出條件承諾時提供對通用機電設備安裝與調試實訓裝置的有償維修；

3、設備退換貨：各采購單位單方麵原因導致通用機電設備安裝與調試實訓裝置的選型錯誤或購買數量錯誤，造成通用機電設備安裝與調試實訓裝置的退換貨要求，將不被接受；

4、設備貨期：通用機電設備安裝與調試實訓裝置的發貨期為參考值，如您需要了解通用機電設備安裝與調試實訓裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；

5、谘詢電話：如各采購單位對通用機電設備安裝與調試實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關通用機電設備安裝與調試實訓裝置的技術谘詢。
