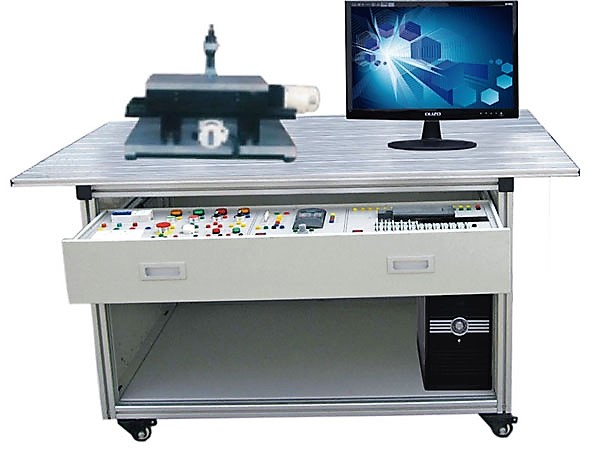

MY-20H平麵雙軸運行控製實訓裝置

一、平麵雙軸運行控製實訓裝置-概述:
本裝置是依據機電一體化教學的需求而開發的,它是一個集PLC控製、定位控製、工控組態技術於一體的理想教學實訓裝置。通過PLC編程可實現較複雜的運行軌跡控製等實訓,滿足機械製造及自動化、機電一體化、自動化、電氣工程等專業的《機電傳動與控製》、《可編程控製技術》、《運動控製》、《機電一體化技術》、《檢測與轉換技術》等課程開設實訓課。
二、設備特點:
1、實訓裝置的執行機構使用直線導軌,傳動機構使用鋼絲加固型HTD同步齒形帶,可實現雙軸同步傳動和單軸獨立傳動,X、Y軸之間在水平方向相互垂直結構,使整個機構不但具有高精密定位功能,還具有平麵複雜軌跡運行功能,從而可完成各種高精度、高難度平麵運行軌跡描繪。
2、電氣元件采用網孔板安裝方式,接線、安裝方便,呈現一個全開放性的學習平台。
3、該裝置主要由實訓桌(型材結構)、網孔板、可編程控製器、雙軸運動功能模塊、XY軸執行機構、軌跡描繪機構、交流伺服電機及驅動器、控製按鈕盒、編程軟件、工控組態軟件等部分組成。其中三菱主機為FX2N-32MT 內置開關量I/O(16路開關量輸入/16路晶體管輸出)+FX2N-20GM定位模塊;西門子采用CPU224 DC/DC/DC(14路數字量輸入/10路數字量輸出)+EM253×2位置控製模塊。選用的主機功能齊全,性能優越。

三、技術參數:
1、工作電源:單相三線~220V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、外形尺寸:1200mm×800mm×1400mm
4、安全保護:具有漏電壓、漏電流保護,安全符合國家標準
實訓項目:
1、係統的組成和基本操作
2、可編程控製器高級指令編程
3、運行定位特殊功能模塊應用技術
4、單軸定位運動控製
5、二維雙軸定位運動控製
6、直線插補技術應用
7、圓弧插補技術應用
8、基於PLC控製基礎上的單色圓弧環繪製
9、基於PLC控製基礎上的多色圓弧環繪製
10、基於PLC控製基礎上的複雜運動軌跡
