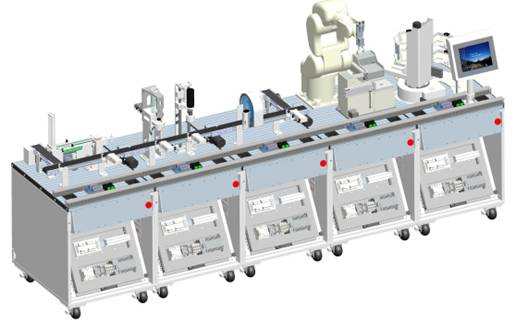

MY-18F灌裝自動化生產線實訓裝置

上料工作站
1、工作站介紹

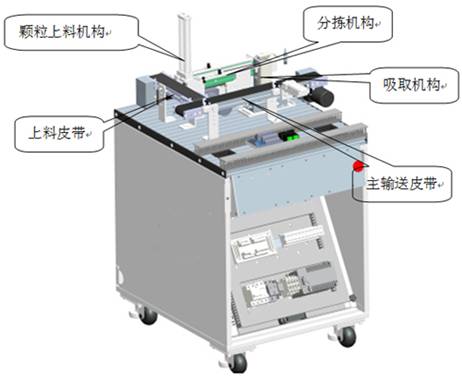

上料皮帶逐個將空瓶輸送到主輸送皮帶；同時顆粒上料機構將料筒內的物料推出；顆粒分揀機構對顆粒物料根據顏色進行分揀；當空瓶到達填裝位後，皮帶停止，定位夾緊機構將空瓶固定；吸取機構將分揀到位的顆粒物料吸取放到空瓶內；瓶子內物料到達設定的顆粒數量後，定位夾緊機構鬆開，皮帶啟動，將瓶子輸送到下一個工位。此單元可以設定多樣化的填裝方式，可從物料顏色（2種）、顆粒數量（最多4粒）進行不同的組合，產生8種填裝方式。

2、主要技術參數
CPU（1214C DCDCDC）：品牌西門子，14點集成24V直流數字量輸入，10點集成數字量輸出，2點集成模擬量輸入，0至10 V，2點脈衝輸出(PTO)，頻率高達100 kHz，脈衝寬度調製輸出(PWM)，頻率高達100 kHz，集成以太網接口（TCP/IP native、ISO-on-TCP），所有模塊上均為可拆卸的端子。
直流減速電機（Z2D1024GN-18S-2GN75K）：24VDC；減速比1/75；1800Rpm；0.45Kg.cm；0.69A；GN齒輪軸型。
旋轉氣缸（HRQ10）：品牌亞德客，雙活塞齒輪齒條式複動型；缸徑10；回轉角度範圍0-190°；重複精度0.2°；力矩1.1Nm；接管口徑M4*0.8；油壓緩衝。
光纖放大器（E3X-HD41）:品牌歐姆龍，PNP輸出；VR調節（粗/微調）；響應時間1ms以下；12-24VDC供電；紅色LED光源；各類線纜長度2m；尺寸15*39*73mm。
光纖頭（E32-ZD200）：品牌歐姆龍，擴散反射型，螺紋形，M6，端視圖0.005560100，標準型2 m 自由裁切，適用於定位 M8 (約18g)
光纖頭（E32-ZD200E）：品牌歐姆龍，擴散反射型，螺紋形，M3，端視圖附有鏡頭0.005 200 32不斷裂強韌撓性1 m，自由裁切M3, 若搭配 F-2HA使用光點直徑 0.4(約6g)
開關電源（西門子開關電源5A）：雙組輸出24VDC；額定150W/6.2A。
斷路器（EA9AN2C10A）:2極；額定10A；C型脫扣特性。
感應開關：兩線式；有接點磁簧管型；常開型；線長2m；5-30VDC供電；紅色LED指示；適用範圍G型（用於MD、MK、TR、TC、ACP、ACQ、STM、TWH（M）、TWQ、SDA氣缸）
四、

蓋擰蓋工作站
1、工作站介紹

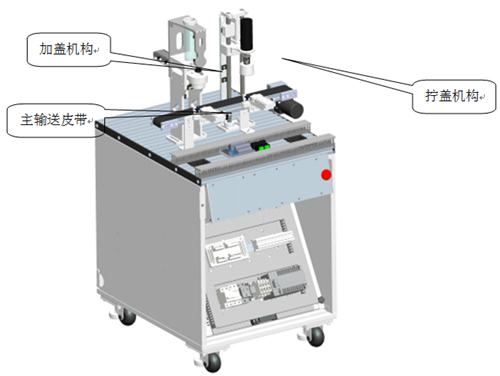

接收上一工作站填裝好顆粒的瓶子，當瓶子被輸送到加蓋機構後，主輸送皮帶停止，夾蓋定位夾緊機構將瓶子固定，加蓋機構啟動加蓋流程，將蓋子加到瓶子上；加好蓋子後主輸送皮帶啟動，加上蓋子的瓶子繼續被送往擰蓋機構，到擰蓋機構下方，主輸送皮帶停止，擰蓋定位夾緊機構將瓶子固定，擰蓋機構啟動，將瓶蓋擰緊，主輸送皮帶啟動，將擰好蓋子的物料瓶輸送到下一工位。瓶蓋分為白色和黑色兩種。

2、主要技術參數
CPU（1214C DCDCDC）：品牌西門子，14點集成24V直流數字量輸入，10點集成數字量輸出，2點集成模擬量輸入，0至10 V，2點脈衝輸出(PTO)，頻率高達100 kHz，脈衝寬度調製輸出(PWM)，頻率高達100 kHz，集成以太網接口（TCP/IP native、ISO-on-TCP），所有模塊上均為可拆卸的端子。
CPU擴展（SM1221）：品牌西門子，16×24VDC 輸入電流吸收/電流源。
CPU擴展（SM1222）：品牌西門子，8×24VDC 輸出電流源。
直流減速電機（Z2D1024GN-18S-2GN75K）：24VDC；減速比1/75；1800Rpm；0.45Kg.cm；0.69A；GN齒輪軸型。
擰蓋電機（ZGX45RGG DC24V）：24VDC；減速比1/22.5；直徑45；額定轉速：2.4、（rpm）r/min；0.47A；永磁直流行星齒輪減速電機。
筆型氣缸（PB-10X80-S-U）：品牌亞德客，複動型；缸徑Ф10；行程80mm；附磁石；徑向進氣型；軸向固定架；內螺紋M5*0.8；防撞墊緩衝。
光纖放大器（E3X-HD41）:品牌歐姆龍，PNP輸出；VR調節（粗/微調）；響應時間1ms以下；12-24VDC供電；紅色LED光源；各類線纜長度2m；尺寸15*39*73mm。
光纖頭（E32-ZD200）：品牌歐姆龍，擴散反射型，螺紋形，M6，端視圖0.005560100，標準型2m自由裁切，適用於定位M8(約18g)
開關電源（西門子開關電源5A）：雙組輸出24VDC；額定150W/6.2A。
斷路器（EA9AN2C10A）:2極；額定10A；C型脫扣特性。
感應開關：兩線式；有接點磁簧管型；常開型；線長2m；5-30VDC供電；紅色LED指示；適用範圍G型（用於MD、MK、TR、TC、ACP、ACQ、STM、TWH（M）、TWQ、SDA氣缸）
五、

檢測分揀工作站
1、工作站介紹

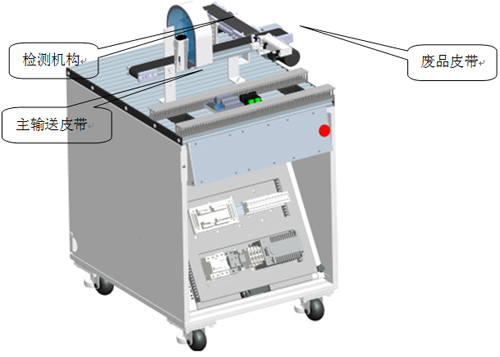

主皮帶運行，接收上一站擰好蓋後的物料瓶子，當物料瓶經過檢測機構時：回歸反射傳感器檢測瓶蓋是否擰緊；檢測機構檢測瓶子內部顆粒是否符合要求；對擰蓋與顆粒均合格的瓶子進行瓶蓋顏色判別區分；擰蓋或顆粒不合格的瓶子被分揀機構推送到廢品皮帶上（短皮帶）；擰蓋與顆粒均合格的瓶子被輸送到皮帶末端，等待機器人搬運。

2、主要技術參數
雙軸氣缸（TR-16X125-S）：複動型；缸徑Ф12；行程125mm；附磁石；銅套軸承；內螺紋M5*0.8；防撞墊緩衝。
調壓過濾器：介質空氣；內螺紋PT1/4；差壓排水式；Mpa刻度；濾水杯容量15CC
氣體電磁閥：五口二位；先導式；雙位置雙電控；內螺紋M5；工作電壓24VDC；DIN插座式；鋁合金；壓力範圍0.15-0.8Mpa；介質空氣。
CPU（1214C DCDCDC）：品牌西門子，14點集成24V直流數字量輸入，10點集成數字量輸出，2點集成模擬量輸入，0至10 V，2點脈衝輸出(PTO)，頻率高達100 kHz，脈衝寬度調製輸出(PWM)，頻率高達100 kHz，集成以太網接口（TCP/IP native、ISO-on-TCP），所有模塊上均為可拆卸的端子。
CPU擴展（SM1221）：品牌西門子，16×24VDC 輸入  電流吸收/電流源。
CPU擴展（SM1222）：品牌西門子，8×24VDC 輸出  電流源。
直流減速電機（Z2D1024GN-18S-2GN75K）：24VDC；減速比1/75；1800Rpm；0.45Kg.cm；0.69A；GN齒輪軸型。
光纖放大器（E3X-HD41）:品牌歐姆龍，PNP輸出；VR調節（粗/微調）；響應時間1ms以下；12-24VDC供電；紅色LED光源；各類線纜長度2m；尺寸15*39*73mm。
光纖頭（E32-ZD200）：品牌歐姆龍，擴散反射型，螺紋形，M6，端視圖0.005560100，標準型2 m 自由裁切，適用於定位 M8 (約18g)
光纖頭（E32-ZD200E）：品牌歐姆龍，擴散反射型，螺紋形，M3，端視圖附有鏡頭0.005 200 32不斷裂強韌撓性1 m，自由裁切M3, 若搭配 F-2HA使用光點直徑0.4(約6g)
開關電源（西門子開關電源5A）：單組輸出24VDC；額定150W/6.2A。
斷路器（EA9AN2C10A）:2極；額定10A；C型脫扣特性。
感應開關：兩線式；有接點磁簧管型；常開型；線長2m；5-30VDC供電；紅色LED指示；適用範圍G型（用於MD、MK、TR、TC、ACP、ACQ、STM、TWH（M）、TWQ、SDA氣缸）
256色指示燈（BNI0072）：256種顏色指示燈，可做為設備運行指示及遠程IO學習。
六、

工業機器人包裝工作站
1、工作站介紹

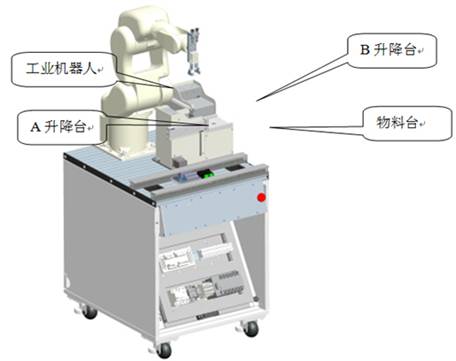

AB兩個升降台分別存儲包裝盒底和包裝盒蓋；工業機器人包裝工作站啟動後，A升降台將包裝盒底推向物料台上，A升降台隨之上升一個盒底位；等待上一站檢測合格的物料瓶到位，當上一站合格物料瓶到位，啟動工業機器人將瓶子抓取，並放入物料台上的包裝盒底內；當包裝盒底4個工位放滿瓶子，工業機器人自動從B升降台上吸取盒蓋，蓋在包裝盒上，B升降台隨之上升一個盒蓋位，並通知成品自動入庫工作站入庫。

2、主要技術參數
機器人（IRB120）：ABB品牌，水平伸展距離580mm，最大負載3kg，本體重量25kg，自重負載比4.8，連接控製櫃電纜長度7m，自由度6自由度，重複定位精度±0.01mm，工作範圍最大速度：J1≧±165?（250?/s)  J2≧+110?~-110?（250?/s)  J3≧+70?~-90?（250?/s)   J4≧±160?（320?/s)  J5≧±120?（320?/s)   J6≧±400?（420?/s)
機器人控製器：ABB品牌IRC5型號，尺寸（長寬高）258 x450 x 565mm，重量27.5kg，外部接口：輸入/輸出：標準16/16（最多8192）數字：24VDC或繼電器信號,模擬：1×0-10V,串行通道：1×RS 232（RS422帶適配器）,網絡:以太網（10/100 MB/s）,兩條通道：服務和LAN,現場總線（主）：DeviceNet，PROFINET，PROFIBUS DP，Ether net/IP,現場總線（從）：PROFINET，PROFIBUS DP，Ether net/IP，Interbus，Allen-Bradley遠程I/O，CC-link,處理編碼器最多6通道,供電電源200~240VAC，50~60Hz，等。
示教器：ABB品牌，重1kg，6.5＂圖形化彩色觸摸屏，操縱杆，緊急停，支持慣用左/右手切換，支持U盤，維護,診斷軟件，恢複程序，帶時間標記登錄，支持遠程服務。
步進電機驅動器：輸入電壓12-48VDC；輸入信號電壓4-28VDC；輸入電流0.3-2.2A；步進脈衝頻率2-2MHz；3位撥碼開關；8種電流細分選擇
CPU（1214C DCDCDC）：品牌西門子，14點集成24V直流數字量輸入，10點集成數字量輸出，2點集成模擬量輸入，0至10V，2點脈衝輸出(PTO)，頻率高達100kHz，脈衝寬度調製輸出(PWM)，頻率高達100 kHz，集成以太網接口（TCP/IP native、ISO-on-TCP），所有模塊上均為可拆卸的端子。
CPU擴展（SM1221）：品牌西門子，16×24VDC 輸入 電流吸收/電流源。
CPU擴展（SM1222）：品牌西門子，8×24VDC 輸出 電流源。
開關電源（西門子開關電源5A）：單組輸出24VDC；額定150W/6.2A。
斷路器（EA9AN2C10A）:2極；額定10A；C型脫扣特性。
感應開關：兩線式；有接點磁簧管型；常開型；線長2m；5-30VDC供電；紅色LED指示；適用範圍G型（用於MD、MK、TR、TC、ACP、ACQ、STM、TWH（M）、TWQ、SDA氣缸）
調壓過濾器：介質空氣；內螺紋PT1/4；差壓排水式；Mpa刻度；濾水杯容量15CC
氣體電磁閥：五口二位；先導式；雙位置雙電控；內螺紋M5；工作電壓24VDC；DIN插座式；鋁合金；壓力範圍0.15-0.8Mpa；介質空氣。
七、

成品自動入庫工作站
1、工作站介紹

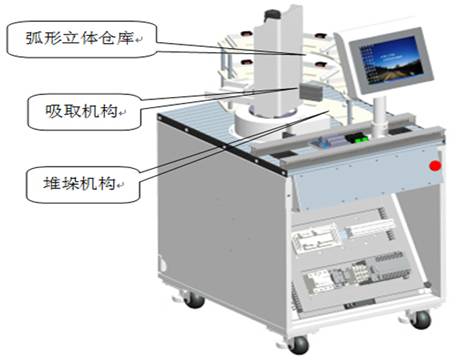

由一個弧形立體倉庫和2軸伺服堆垛機構組成，當工業機器人工作站完成包裝任務，接收信號把機器人工作站物料台上的包裝盒體吸取出來，然後按要求依次放入倉儲相應倉位。2×3的倉庫每個倉位均安裝一個檢測傳感器，堆垛機構水平軸為精密分度盤機構，垂直機構為渦輪絲杆升降機構，均由西門子V90精密伺服電機進行高精度控製。

2、主要技術參數
V90伺服控製：品牌西門子，集成全部控製模式：外部脈衝位置控製 內部設定值位置控製 速度控製 扭矩控製，集成抱閘繼電器，1MHz高速脈衝輸入，20位分辨率絕對值編碼器，可通過SD卡參數複製等。
V90伺服電機：品牌西門子，額定速度2000rpm,額定扭矩1.27NM，絕對編碼器20位分辨，保護等級IP65 自冷卻。
真空發生器：直接配管型（無消聲器）；噴嘴直徑Ф0.5；最高真空度+88kPa；SUP接口Rc1/8；VAC接口Rc1/8；EXH接口Rc1/8
吸盤：垂直真空口接管；不帶緩衝；Ф10平行吸盤；丁晴橡膠；接管方式外螺紋；螺紋直徑M5*0.8
CPU（1214C DCDCDC）：品牌西門子，14點集成24V直流數字量輸入，10點集成數字量輸出，2點集成模擬量輸入，0至10 V，2點脈衝輸出(PTO)，頻率高達100 kHz，脈衝寬度調製輸出(PWM)，頻率高達100 kHz，集成以太網接口（TCP/IP native、ISO-on-TCP），所有模塊上均為可拆卸的端子。
CPU擴展（SM1221）：品牌西門子，16×24VDC 輸入 電流吸收/電流源。
CPU擴展（SM1222）：品牌西門子，8×24VDC 輸出 電流源。
開關電源（西門子開關電源5A）：單組輸出24VDC；額定150W/6.2A。
斷路器（EA9AN2C10A）:2極；額定10A；C型脫扣特性。
感應開關：兩線式；有接點磁簧管型；常開型；線長2m；5-30VDC供電；紅色LED指示；適用範圍G型（用於MD、MK、TR、TC、ACP、ACQ、STM、TWH（M）、TWQ、SDA氣缸）
調壓過濾器：介質空氣；內螺紋PT1/4；差壓排水式；Mpa刻度；濾水杯容量15CC
氣體電磁閥：五口二位；先導式；雙位置雙電控；內螺紋M5；工作電壓24VDC；DIN插座式；鋁合金；壓力範圍0.15-0.8Mpa；介質空氣。
八、人機界麵

1、人機界麵介紹

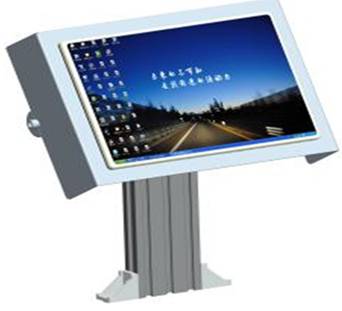

7寸寬屏觸摸被安裝在成品入倉單元，與灌裝自動化生產組各站控製器PLC連接通訊，顯示設備所需要的參數設置，設備啟停，顯示各站間的IO信號，硬件IP等。
