電機變壓器維修及檢測實訓台

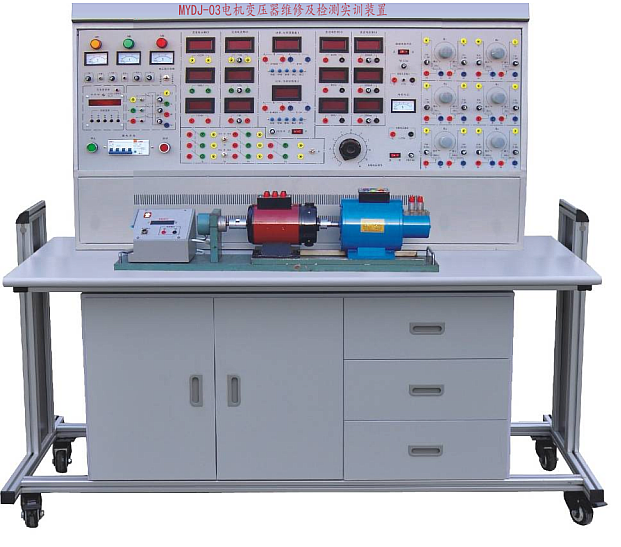

一、MYDJ-03 電機變壓器維修及檢測實訓台是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平台，可對學生在電機拆除、重繞、組裝及檢修方麵進行技能訓練。適用於機電一體化、自動化及相關電氣專業的《電機製造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準—維修電工》《職業技能鑒定培訓教材—維修電工》等相關內容。

二、技術參數：
1、輸入電壓：三相四線製～380V±10% 50Hz
2、工作環境：環境溫度範圍為-5～＋40℃ 相對溫度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1300mm×750mm×1300mm
三、設備的配備
1、電源控製屏：控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板
2、實訓桌：實訓桌上方附有防靜電絕緣橡膠墊，為了便於繞線和實訓室的管理，將手搖式電子計數線繞機固定在桌麵上，桌子下方設有放置銅線的繞線櫃。
3、主控功能板：
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，並設有急停控製按鈕。
（2）控製屏麵板上設有指針式交流電壓表三隻，觀測三相電網電壓。
（3）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V及單相0～250V可調電壓。
（4）直流電源部分：
220V/0.5A直流電源一組，還有短路保護功能。
0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。
4、儀表功能板：
（1）提供交流數字電流表三隻，測量範圍0～5A，精度0.5級，三位半數顯。
（2）直流數字毫安表一隻：測量範圍0～2000mA，三位半數顯，精度0.5級。
（3）智能功率、功率因數表一隻：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控製模式。為了提高測量範圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，並可逐組查詢。
（4）單相電容運轉電動機電容：4uF/450V CBB電容。
（5）雙刀雙擲開關一隻。
（6）可調電阻：兩組0～900Ω/0.5A可調電阻。
5、儀器配備：
（1）500V等級兆歐表一隻，用於測試電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯示
（3）鉗形電流表一隻
6、製作設備、電機等配備：
（1）拆、裝工具一套：6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。
（2）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（3）手搖電子計數繞線機一台：數顯範圍0～9999匝數，計數精確、計數方便
（4）未浸漆的單相變壓器：容量100VA，電壓AC220V/55V，電流0.45A/1.8A。
（5）未浸漆的單相電容運轉異步電動機：額定功率120W，電壓220V，電流1A，轉速1420r/min。
（6）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
7、實訓導線及配件：
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
四、實訓項目：
（一）單相變壓器修理及測試：
1、變壓器拆除前的數據記錄與計算
2、變壓器的拆除
3、變壓器的繞組繞製
4、變壓器組裝
5、絕緣電阻測試 6．直流電阻測試
7、變壓器同名端判別
8、變壓器變比測試
9、變壓器空載運行
10、變壓器短路
（二）單相電動機修理及測試
1、單相電容運轉電動機拆除前的數據記錄與計算
2、單相異步電動機的拆除
3、單相電動機繞組繞製
4、單相變壓器的組裝 5．絕緣電阻測試
6、直流電阻測試
7、單相異步電動機空載
8、單相異步電動機短路
（三）180W三相鼠籠式異步電動機的修理及測試
1、三相鼠籠式異步電動機拆除前的數據記錄與計算
2、三相鼠籠式異步電動機的拆除
3、三相鼠籠式異步電動機繞組繞製
4、三相鼠籠式異步電動機組裝
5、絕緣電阻測試 6．直流電阻測試
7、三相鼠籠式異步電動機繞組首末端判別
8、三相鼠籠式異步電動機空載
9、三相鼠籠式異步電動機短路
