智能制造电气技术实训台

一、工作台简介
MYZN-01 智能制造电气实训台工作台架是采用立式工作台形式设计，采用铝型材结构框架，木质材料桌面。配套有电气安装实验网板、数字化信息采集系统，电气控制系统等配套装置。是可用于各种不同基础培训模块放置与开展实验的载体。

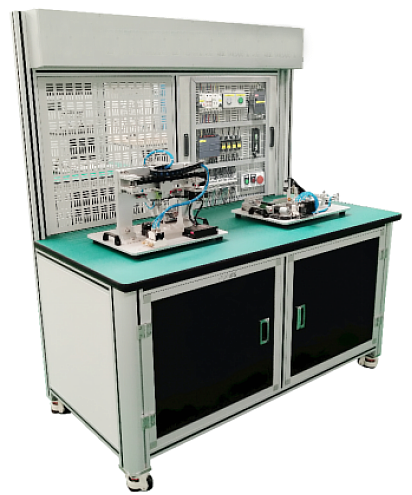

                                                (参考图）
二、主要技术参数：
1、供电电源：AC220V 50Hz；
2、使用功率：0.7kW；
3、框架材料：铝合金立柱框架；
4、桌面材料：高密度压缩板材制作，表面具有防静电桌垫；
5、封板材料：优质钣金；
6、通讯方式：以太网；
7、实验台尺寸：约1500*750*1750mm。
三、配套控制器系统
采用CPU 1214C，紧凑型PLC控制器带有1个PROFINET通信端口，集成输入/输出：14DI 24V直流输入，10晶体管输出24V直流，2模拟量输入0-10V DC或0-20MA，供电：直流DC 20.4-28.8V。每一工作单元由一台PLC承担其控制任务，多台实训装置可进行组合实现小型网络化的控制。
1、控制器主要技术参数：
1) 供电电源：DC24V；
2) 工作存储器：100KB；
3) 装载存储器：4MB；
4) 保持性存储器：10KB；
5) 集成I/O:14点输入/10点输出；
6) 模拟量输入：2路输入；
7) 通讯方式：PROFINET。
2、触摸屏主要技术参数：
1) 通讯口：1个RS485、1个RS232、1个USB、1个网口；
2) 显示屏：7寸；
3) 通讯方式：RS232、RS485、以太网通讯等；
4) 网线连接口：RJ45。

---
