發動機拆檢測試平台係統

一、產品簡介

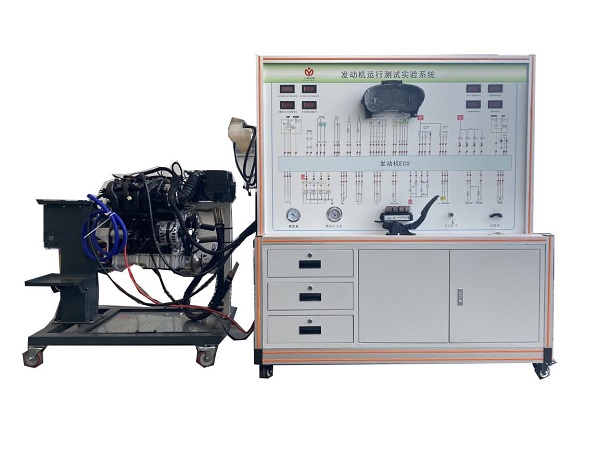

MYQ-78發動機拆檢測試平台係統采用電控汽油發動機總成(翻新五菱N15A比賽機型,易於拆裝)的拆裝翻轉台架和運行檢測控製台兩部分組成。拆裝翻轉台架提供學員進行發動機拆卸和裝配實訓。裝配好發動機後與運行檢測控製台對接，可起動運行發動機，檢測發動機的裝配效果。
二、功能特點
1.實訓台麵板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控製係統的工作原理；
2.實訓台由拆裝翻轉台架和運行檢測控製台兩部分組成。
拆裝翻轉台架由電控汽油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控製台由控製麵板、發動機電控單元、冷卻係統、供油係統、蓄電池等組成；
3.帶有減速機的拆裝翻轉台架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便於小零件、水及油的收集，做到三不落地；
運行檢測控製台架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉台架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
4.實訓台麵板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控製係統的工作原理；
5.麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色係統電路圖，實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等；
6.實訓台麵板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
7.實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.實訓台配備有電源總開關、飛輪防護罩等安裝保護裝置。
9.實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

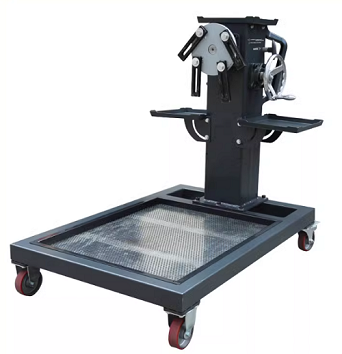

10.發動機拆裝翻轉架(帶可折疊置物托盤，帶起動安全支架）：


（1）產品簡介
該設備符合汽車機電維修賽項發動機拆裝項目的技術要求，高強度發動機翻轉架、發動機缸蓋輔助連接板、加強型油盆、發動機拆裝輔助件等組成，將發動機搭載在360°可任意角度旋轉的減速翻轉架上，翻轉架結合人體工程學設計，操作安全，結構合理，能適用於汽車發動機拆裝與測量等競賽項目的實訓與考核需要。
（2）功能特點
1.高強度拆裝翻轉架(帶可折疊置物托盤，帶起動安全支架）；
2.采用減速翻轉機構，並設計有專用保險銷開關，能任意位置鎖止，便於選手從不同的角度進行拆卸和裝配；
3.能夠滿足發動機進氣、排氣岐管、水泵等部件的拆卸與裝配考核需要；
4.能夠滿足發動機氣缸蓋、氣缸體、油底殼等配件的拆卸與裝配考核需要；
5.能夠滿足活塞連杆機構的拆卸與裝配考核需要；
6.能夠滿足發動機配氣機構的拆卸與裝配考核需要；
7.能夠滿足發動機活塞與氣缸的測量與檢修考核需要；
8.能夠滿足發動機氣門間隙的測量與檢修考核需要；
9.能夠滿足發動機曲軸、凸輪軸磨損的測量與檢修考核需要。
製作工藝
1.翻轉架設計有可折疊置物托盤，便於存放小零件與拆裝工具；
2.翻轉架托盤采用濾網與放油設計，能夠過濾殘留機油，並能夠進行放油操作；
3.移動鋼支架進行磷化處理，高溫噴塑處理，采用高強度的鋼結構焊接，表
麵經噴塗工藝處理；
4.腳輪內芯采用鑄鐵外包高強度聚氨酯，帶自鎖腳輪裝置，可承重250Kg；
5.尺寸規格：≥1050×700×990mm（長×寬×高）。
（3）基本配置(每台)

序號	名       稱	規格型號	單位	數量
1	拆裝翻轉架(帶自鎖腳輪裝置，帶立柱鋼管200*200*5mm)	950×680×850mm(長×寬×高)	台	1
2	大麵積接油盆	660×590×35mm(長×寬×深)	個	1
3	減速機構（帶搖手盤等附件）		套	1

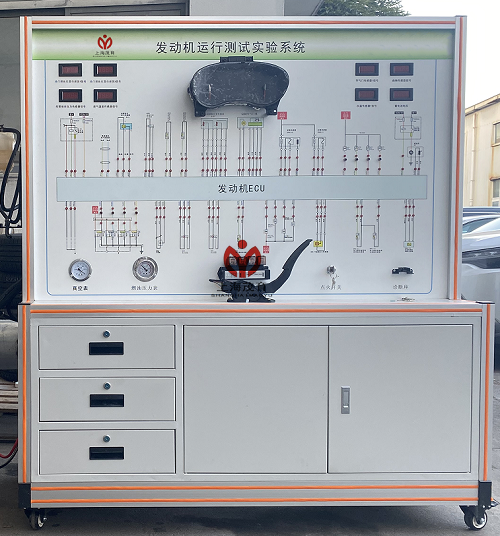

11.運行檢測控製台：

外形圖樣
（1）實訓台麵板采用帶檢測端子的原理麵板：麵板打印有永不褪色的彩色控製單元和執行器、傳感器端子圖；並安裝傳感器與執行器的檢測端子。
（2）設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼製抽屜3隻，雙開門儲物櫃），耐油耐腐蝕並易於清潔，帶自鎖腳輪裝置，底座上配有40cm的桌麵，台麵裝配25mm厚彩色高密度複合板，方便放置資料、輕型檢測儀器等。
（3）設備外形:1700*700*1700mm。
（4）麵板箱安裝U形插接式機械故障設置終端。
12.平台包含的發動機運行檢測診斷模塊，可實現發動機拆裝檢修作業，可實現進行發動機電氣故障診斷、機械類故障診斷、發動機分解及測量、發動機安裝及試運行。
13.平台具備發動機拆裝翻轉架，可支持完成發動機拆裝檢修作業，翻轉架約高850mm，寬610mm，長950mm。

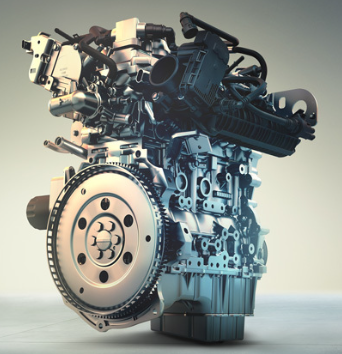

14.平台安裝五菱N15A比賽機型發動機總成，包含全套發動機傳感器與執行器及附件，可實現發動機運行測試與故障診斷作業。
15.平台的檢測台內設有供油箱，並設有油量顯示儀表和加油口。
16.平台可實現發動機氣缸漏氣診斷與漏氣測量分析。
17.平台具備可移動式發動機控製係統與發動機實現電路、冷卻水路等快速連接，自帶充電器，配備發動機ECU。
18.平台可實現發動機機械故障設置，可設置多種機械故障。
U形插接式機械故障設置終端，可設置斷路、短路、偶發、接觸不良、CAN線反接故障。

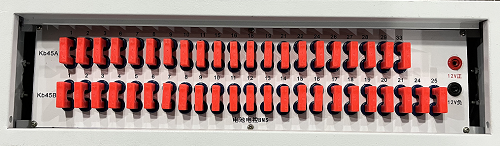

U形插接式機械故障設置終端
設故方法
測量盒設故類型：
1)斷路故障:拔下U形插頭為斷路故障；
2)虛接故障:拔下U形插頭在上下管腳兩端插入帶電阻的連接香蕉連接線為虛接故障；
3)短路故障: 拔下U形插頭,通過配套帶電阻的香蕉連接線將上下兩個管腳絞接一起與12V+或者12V-短接,為短路故障(對正極短路與對負極短路故障)（★注：對電源或地線短路時要考慮可行性方可進行）；
4)交叉錯接故障:將兩個U形插頭拔下，通過兩條香蕉連接線交叉連接，為交叉錯接故障（適用 CAN 線故障設置）；
19.平台內含故障診斷模塊（包含原車診斷座與診斷儀），能夠實現市麵上常見車型的故障診斷儀，包括2023年度公布年全國職業院校技能大賽汽車維修賽項指定車型，可對車輛和發動機進行故障診斷分析，具備查看車輛係統的版本信息、故障碼，清除故障碼等功能。平台診斷部分使用的輸入電壓為：12V直流電壓。
（注：診斷儀 選配）
20.平台滿足2023年度公布年全國職業院校技能大賽汽車維修賽項競賽規程要求。
三、基本配置（每套）

序號	名       稱	規格型號	單位	數量
（一)運行檢測控製台1套
1	檢測控製麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	發動機控製電腦(ECU)	原車	套	1
3	組合儀表	原車	套	1
4	診斷座	原車	個	1
5	點火開關總成	原車	個	1
6	燃油壓力表	0-10kg/cm2	個	1
7	真空壓力表	0-76in.Hg	個	1
8	燃油箱	10L	個	1
9	汽油泵(含汽油泵插頭)	全新	套	1
10	水箱及附件	原車	套	1
11	冷卻電子風扇	12V，80W	個	2
12	蓄電池	12V 65Ah	台	1
13	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器等	套	1
14	對接線束		套	1
15	保險絲盒		個	1
16	電源總開關	50A	個	1
17	移動台架(帶自鎖腳輪裝置,麵板櫃與底座)		台	1
18	故障模擬與排除裝置		套	1
(二)拆裝翻轉台架1套
1	電控汽油發動機總成	原車	套	1
2	進、排氣管	原車	套	1
3	三元催化器	帶全新消聲器	套	1
4	對接線束		套	1
5	大麵積接油盆		個	1
6	拆裝翻轉架(帶自鎖腳輪裝置)	約1300×600×800mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。	套	1
