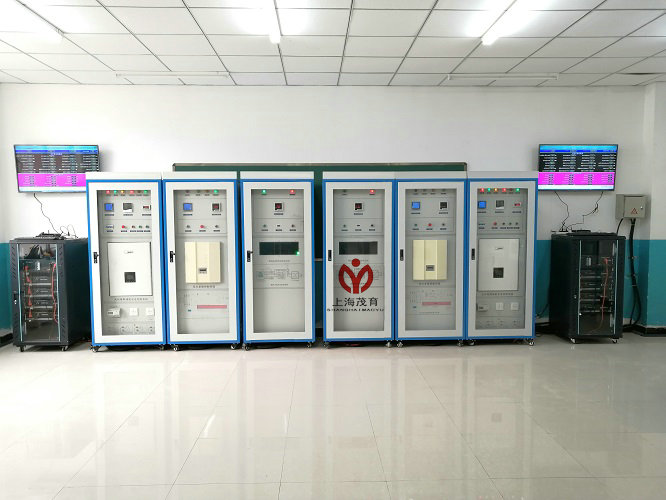

室內外風光互補發電實訓係統

一、項目概述
MY-PV55 室內外風光互補發電實訓係統為科研創新理念與實驗、實訓型相結合的集風力發電，光伏發電、鉛酸電池儲能（磷酸鐵鋰電池儲能）、的多元化“風、光混合型新能源發電實訓係統”。
室內外風光互補發電實訓係統由風力發電機組、太陽能電池方陣、風力及光伏控製係統、儲能控製係統所組成的微網發電係統。
其工作原理是風力、光伏發電係統發電，並由電池儲能，由儲能逆變係統轉換成交流電後接入電網，可離網運行亦可並網運行，在網端能耗負荷內完成削峰填穀功能。
在天氣晴朗的白天，係統運行在微網模式並在補充儲能電池容量的同時將多餘電量通過逆變係統送入電網，到夜間再將儲能電池電能通過儲能逆變器送入電網以彌補由於夜間網端負荷過大造成的電網電壓過低，在儲能電池不夠用時，係統將轉入正常模式，一邊自行彌補儲能電池的虧空，一邊通過係統向負載供電。 1.1係統拓撲圖 1.2 功能特點
①整套係統的各個模塊預留了CANRS485RS232USBTCPIP通訊接口，可以通過該通訊接口對係統中各個模塊進行監控，便於未來項目開發使用。
②係統實驗平台集成了室內溫/濕度儀，風速測量、光照度測量係統，讓使用者操作起來更直觀；
③係統DC-AC並網同步電源，采用高頻脈衝調製技術，具有小體積、高效率及高功率因數輸出；
④係統麵板上采用直觀的數字表和液晶顯示，讓用戶了解當前係統工作狀態；
⑤實訓係統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無汙染；
⑥係統增加市電與風光互補發電切換模塊，讓實驗更具操作性；
⑦增加分布式供電原理與實驗電路，讓學生增加對新知識的理解；
⑧增設直流母線單元，方便係統各模塊之間連接及實驗；
⑨獨立的後備膠體蓄電池及充放電管理單元；
二、方案參數概述
2.1風力發電係統的組成
風力發電機是利用風力帶動風車葉片旋轉、轉換為機械功，機械功帶動發電機轉子旋轉，最終輸出交流電的電力設備，是風力發電係統的核心部件。

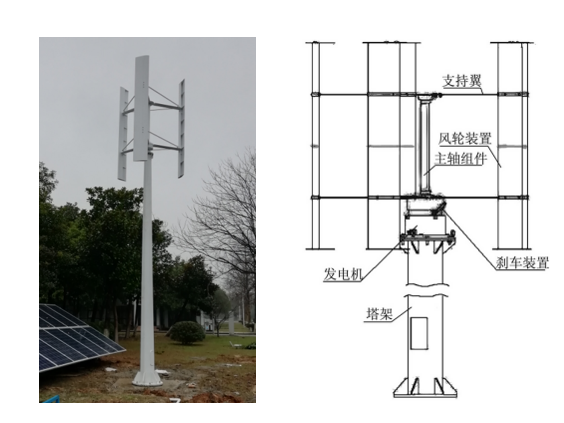

風力發電係統由一台2KW垂直軸風力發電機組、尾翼、葉片、風機控製器塔架等組成。

注：此圖為垂直軸發電機組，用戶可選擇水平軸機組
廣義地說，風能也是太陽能，所以也可以說風力發電機，是一種以太陽為熱源，以大氣為工作介質的熱能利用發電機。
風力發電機參數：

額定功率	2KW
最大功率	2.6KW
額定電壓	48V
啟動風速	2.5m/s
額定風速	18m/s
最大風速	45m/s
風機淨重	185kg
風輪直徑	2.0M
塔架高度	6M
葉片高度	3.6M
葉片數量	3片
葉片材質	鋁合金
發電機	三相交流永磁同步發電機
塔架類型	獨立塔架
保護	風機自我轉數保護/電磁製動
工作溫度	-40℃-80℃

安裝場地選擇
選擇土質堅實的平地作為安裝場地，安裝風力發電機的組位置應該至少遠離房屋及人員活動場所50米，務必在選定安裝場地時考慮到風葉的光影影響及風力發電機組運行時產生的噪音影響（正常工作時噪音約為65dbA）。同時避免周圍有高大的樹木、建築物等影響風速風向的障礙物。
禁止安裝在鬆軟的沙地、高低不平的場地、有下陷或塌方可能的場地、窪地及其他容易受氣候影響而發生地質變化的場地。同時需要考慮從風力發電機的電機部分到您的蓄電池組的距離，距離越短，所用傳輸電纜越短，因而傳輸過程中的耗能也越少，如果必須得有較長的距離,則盡量選用粗些的標準電纜。
風力發電控製器
專為風力發電機控製和蓄電池充電而設計，能有效提升風力發電的效能。風能充電控製器，能有效防止風速過快時的失控，和發生強風時對風力發電機所產生的危險。
風力發電控製器是對風力發電機所發的電能進行調節和控製，一方麵把調整後的能量送往直流負載或交流負載，另一方麵把多餘的能量按蓄電池的特性曲線對蓄電池組進行充電，當所發的電不能滿足負載需要時，控製器又把蓄電池的電能送往負載。蓄電池充滿電後，控製器要控製蓄電池不被過充。當蓄電池所儲存的電能放完時，控製器要控製蓄電池不被過放電，保護蓄電池。
控製器采用PWM無級卸載方式控製風機對蓄電池進行智能充電。在風力發電機所發出的電能超過蓄電池存儲量時，控製係統必須將多餘的能量消耗掉。在正常卸載情況下，可確保蓄電池電壓始終穩定在浮充電壓點，而隻是將多餘的電能釋放到卸荷器上。從而保證了最佳的蓄電池充電特性，使得電能得到充分利用。
風力發電控製器參數：

工作電壓：	48VDC
充電功率：	2000W
風機功率：	2000W
充電方式：	PWM脈寬調製
充電最大電流	55A
過放保護電壓	41.5V
過放恢複電壓	52.2V
輸出保護電壓	59V
卸載開始電壓（出廠值）	60.5V
卸載開始電流（出廠值）	47.6A

2.2光伏發電係統
5KW太陽能電池組件采用標準鋼結構件固定在C型定製鋼件上，呈40度正麵朝向正南方，整體支架係統放置在地麵或者屋頂；經電纜輸送至室內實驗設備，可實現分布式屋頂發電相關實驗，所發電能與風力發電相結合，經DC-AC逆變成正弦波220V交流電，多餘電能經儲能逆變器送入電網。

地麵固定式方陣及支架
所有係統的設計、安裝與實際工程一樣，可在老師的指導下做為學生練習拆卸、組裝實習樣機來用。

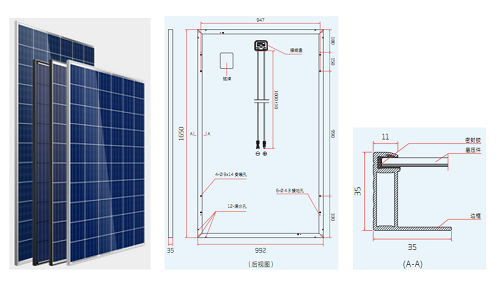

太陽能光電池組
太陽能電池組是本實訓台的核心組成部分亦是光伏發電係統的核心部件，是將光能轉換為電能並通過光伏控製係統儲存在儲能電池當中做為直流總線電源供給DC-AC並網同步電源。
太陽能電池組為多晶矽或單晶矽，是由高效晶體矽太陽能電池片、超白布紋鋼化玻璃、EVA、透明TPT背板以及鋁合金邊框組成。
其規格如下：

單晶矽太陽能電池規格

組件尺寸(L*W*H)	1650*992*35mm
最佳功率	260W
最佳工作電壓	32.05±0.5V
最佳工作電流	8.72±0.10A
短路電流	8.85±0.10A
開路電壓	42±0.5V

1、抗鹽霧和氨腐蝕等國際測試；
2、可承受風壓2400Pa,雪壓7200Pa；
3、優秀的弱光環境發電性能，陰天也能發電；
4、輸出功率年衰減率小於0.7%，第25年不低於組件初始功率的80.70%
1.組件型號：BY260P-29b  多晶
2.最大功率（W）：260
3.開路電壓（V）：35.9
4.短路電流（A）：7.27
5.最大功率點的工作電壓（V）：28.1
6.最大功率點的工作電流（Ａ）：6.7
7.轉化效率：17.12%
8.開路電壓溫度係數：-0.292%/K
9.短路電流溫度係數：+0.045%/K
10.功率溫度係統：-0.408%/K
11.最大係統電壓（V）：1000
12.組件尺寸（長×寬×高）：1640×992×40mm
13.重量：19.1kg
14.框架：陽極氧化鋁
15.玻璃：白色鋼化安全玻璃3.2mm
16.電池片封裝：EVA
17.背板：複合薄膜
18.太陽能電池片：6×10片多晶矽太陽能電池片（156mm×156mm）
19.接線盒
1)6個旁路二極管
2)絕緣材料：PPO
3)防水等級：IP65
Ø連接器
1)常規額定電流：30A
2)耐電壓：DC1000V
3)接觸電阻：<2mΩ
4)絕緣電阻：＞500MΩ
5)適用單芯電纜截麵：2.5-6mm2
6)電纜外徑範圍：Φ5mm～Φ 7mm
7)環境溫度：-40℃～+ 105℃
8)防護等級：IP67
9)安全等級：Ⅱ
10)殼體：PC料，黑色
11)接觸件：紫銅CN，鍍錫SN
12)接線方式：壓接  MC4
20.電纜
1)長度：450mm,
2)規格：1×4mm²
3)顏色：紅、黑
Ø溫度範圍係數：-40°C to+85°C
Ø抗冰雹係數：最大直徑25mm,撞擊速度23m/s(51.2mph)
Ø最大表麵負荷：7200pa
5KW光伏儲能逆變器

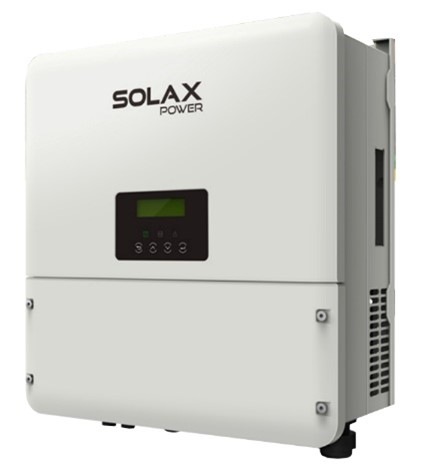

逆變器外觀圖
產品主電路

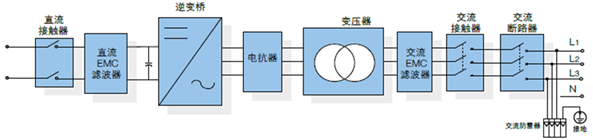

主電路框圖
產品主電路采用雙向PWM逆變電路及相應的控製電路、保護和監控電路。直流側由緩衝電阻、防反二極管和直流接觸器組成了直流側緩衝電路，當初始連接各種電池時對直流母線電容進行緩衝。主電路電源可有交直兩用供電，以使係統在電池或電網有電時都可以工作。
產品特點
5KW光伏儲能逆變器介紹
產品主電路采用雙向PWM逆變電路及相應的控製電路、保護和監控電路。直流側由緩衝電阻、防反二極管和直流接觸器組成了直流側緩衝電路，當初始連接各種電池時對直流母線電容進行緩衝。主電路電源可有交直兩用供電，以使係統在電池或電網有電時都可以工作。
產品特點
1）技術優越，全麵滿足電網或負荷的接入與控製要求
①具有並網充放電、獨立逆變功能，適合各種應用場合
②具有並網和離網並聯功能，良好的擴容性
③可與多種蓄電池接口，具有多種充放電工作模式
④可以實時接受係統調度指令和BMS指令，通訊方式有RS485、CAN、以太網
⑤無功功率可調，功率因數範圍超前0.9至滯後0.9
⑥直流電壓範圍，支持低壓48V蓄電池輸入
⑦110%額定輸出功率可實現長時間運行
2）高效節能，更集成，更好的客戶體驗
①正麵維護，可靠牆安裝，安裝維護更方便，降低維護成本
②防護等級為IP21，具有防滴水功能，具備防凝露功能
③高效PWM調製算法，降低開關損耗
3）更多優點
①雙電源冗餘供電方案提升係統可靠性
②完善的保護及故障告警係統，更加安全可靠
③采用動態圖形液晶界麵，提供友好的操作體驗
④-25℃~+55℃可連續滿功率運行
⑤適應高海拔惡劣環境，可長期連續、可靠運行
⑥支持離網主動運行功能
⑦適合共直流母線係統和共交流母線係統

直流側
最大直流功率	5KW
最大直流電壓	580V
工作電壓範圍	125~550V
最低直流電壓	125V
最大直流電流	11A
交流側
額定功率	5KW
最大交流側功率	5.5kVA（長時間運行）
最大交流電流	20A
最大總諧波失真	<3%(額定功率時)
額定電網電壓	220V
允許電網電壓範圍	180~265V
額定電網頻率	50/60Hz
允許電網頻率範圍	47~52Hz/57~62Hz
額定功率下的功率因數	>0.99
隔離變壓器	具備
直流電流分量	<0.5%額定輸出電流
功率因數可調範圍	0.9（超前）~0.9（滯後）
獨立逆變電壓範圍	230V
獨立逆變輸出電壓失真度	<3%（線性負載）
帶不平衡負載能力	100%
獨立逆變電壓過渡變動範圍	10％以內（電阻負載0%⇔100%）
獨立逆變峰值係數(CF)	3:1
效率
最大效率	97.6%
保護
直流側斷路設備	斷路器
直流過壓保護	具備
極性反接保護	具備
絕緣阻抗偵測	具備
交流過壓保護	具備
孤島保護	具備
模塊溫度保護	具備
常規數據
體積（寬 / 高 / 厚）	516 × 440 × 184 mm
重量	30kg
運行溫度範圍	-25~+60℃
停機自耗電	<5W
冷卻方式	自然對流
防護等級	IP65
相對濕度 （無冷凝）	0~95%，無冷凝
最高海拔	2000m
顯示屏	LED&APP
BMS通訊方式	USB2.0、Wifi

產品技術指標

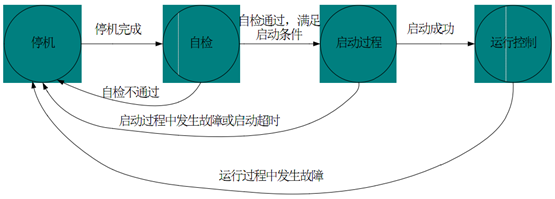

工作邏輯架構

a.並網發電、離網備用功能
1.電網供電時，儲能逆變器並網工作在恒壓模式，維持蓄電池SOC在一定水平，光伏逆變器並網發電
2.微網供電時，儲能逆變器工作在獨立逆變模式建網，光伏逆變器並網工作，光伏發電大於負載時，光伏優先供負載供電，剩餘電力給電池充電；光伏發電小於負載時，儲能和光伏共同為負載供電。
3.可選擇電網優先或微網優先，根據選擇的模式進行供電邏輯切換
4.觸摸屏控製啟動、停止和參數設置
b.電網（或柴油機）、微網切換功能
1.電網供電時，當電池組SOC超過設定值時，儲能逆變器和光伏逆變器不工作；當電池組SOC不足時，儲能逆變器獨立逆變建網，光伏逆變器並網工作，給電池組充電。
2.微網供電時，儲能逆變器工作在獨立逆變模式建網，光伏逆變器並網工作，光伏發電大於負載時，光伏優先供負載供電，剩餘電力給電池充電；光伏發電小於負載時，儲能和光伏共同為負載供電。
3.可選擇電網優先或微網優先，根據選擇的模式進行供電邏輯切換
4.觸摸屏控製啟動、停止和參數設置
儲能蓄電池
蓄電池的作用主要是儲存能量，在晚上或多雲等氣候情況下，光伏陣列不能提供足夠的能量時，蓄電池供給負載，保證係統的正常運行。
采用磷酸鐵鋰電池，安全性高適合長期充放電循環模塊化設計，電壓、容量按需配置。
係統由1個主控模塊和多個電池模塊組成，通過48V電池模塊串聯組成不同電壓等級係統，通過多個機櫃並聯，可以在同一個電壓平台上擴展容量定製化電池管理係統（BMS），實時進行數據采集、狀態監控及控製，保證係統安全可靠運行。
規格參數：

類別	基本參數	高壓直流儲能係統
標稱參數	標稱電壓（V）	48*N
	標稱容量（AH）	50
結構參數	電池模塊尺寸	440*410*89（W*D*H）
	電池模塊重量（KG）	24
	主控模塊尺寸（MM）	440*350*132（W*D*H）
	主控模塊重量（KG）	6
電氣參數	放電電壓（V)	（54-45）*N
	充電電壓（V)	（52.5-54）*N
	額定放電電流（A)	25
	額定充電電流（A)	25

4）雙向DC-DC電源模塊
雙向DC-DC變換器(Bi-directional DC/DC Converter, BDC)是能夠根據能量的需要調節能量雙向傳輸、是可雙象限運行的直流-直流變換器。該變換器能夠根據實際需要調節能量的流動方向，在功能上相當於兩個單向直流-直流變換器。
一、雙向DCDC變換器的工作模式

		作用在高壓側	作用在低壓側
工作 模式 類別	恒流輸出	高壓側恒流輸出	低壓側恒流輸出
	恒流輸入	高壓側恒流輸入	低壓側恒流輸入
	恒壓	高壓側恒壓	低壓側恒壓
	MPPT輸入	高壓側MPPT輸入	低壓側MPPT輸入
	總線壓控電流源	高壓側壓控電流源	低壓側壓控電流源

二、性能特點
①全數字化，各種參數及信號全部數字化處理，由數字處理器智能靈活地管理。性能和可控性均遠優於普通的模擬式雙向DC-DC變換器。
②模塊化設計，單模塊額定輸出功率5KW，可多台雙向DC-DC變換器並聯運行。
③雙向變換都采用零電壓變換軟開關控製，使得轉換效率達到95%以上。
④能工作於恒流、恒壓、MPPT和壓控電流源等多種工作模式，並可在線快速頻繁地切換工作模式。
⑤運用多相交錯技術，有效地抑製了紋波，減弱了大電流了對器件的衝擊。
⑥空載功耗低於20W，處於監控待機狀態功耗低於12W。
⑦雙向變換的電流大小和方向，既可用數字方式設定，也可用模擬量方式控製。
⑧高低電壓側的工作電壓可單獨設定。
⑨高低電壓側的過壓保護電壓可單獨設定，保護兩側的設備不至於過壓損壞。
⑩高低電壓側的最低限壓也可單獨設定，保護兩側的電壓不至於過放電。
⑪高低電壓任何一側加電，均可使模塊啟動。
⑫開機軟啟動，防止產生過強的電壓電流衝擊兩端的電源。
⑬模塊帶有LED顯示麵板，可實時顯示兩側電流，電壓，設定兩側工作電流，最高限壓。
⑭帶RS485串口通信功能，遵循MODBUS-RTU協議，方便計算機或監控終端遠程監測和設置的參數和工作狀態。
⑮RS485串口利用光耦隔離，可以有效防止雷擊對遠程監控計算機或者監控終端的影響。
⑯掉電狀態恢複功能：即使關斷雙向DC-DC變換器的供電，下次開機時也能恢複掉電前的設置和狀態。
⑰輸入極性防反接功能，電源極性接反不會有電流流過。
⑱各種異常情況保護功能：帶有過壓，過流，過熱，短路保護功能，故障撤銷後自動恢複工作。
⑲小體積：外殼尺寸360mm X160mm X 94mm，模塊尺寸295mm X142mm X 85mm。
⑳帶外殼整機重量3.8Kg，模塊重量為2.5Kg 。
三、電特性參數

參數名稱	數值
型 號	DC30DC200P5KW
高壓側參數
優化 輸入/輸出電壓	250V
輸入/輸出電壓VOHV範圍，誤差1%	40V–250V
最高限壓OVHV調節範圍，誤差1%	0V–265V
最低限壓UVHV調節範圍，誤差1%	0V–260V
高壓側輸出電流設定範圍，誤差1%	3 - 30A
外輸入壓控電流增益	0.1-6 A/V
輸入/輸出電流過流/短路保護點	60A
低壓側參數
優化 輸入/輸出電壓	48V
輸入/輸出工作電壓  VOLV範圍，誤差1%	30V–120V
最高限壓OVLV 調節範圍，誤差1%	35V–130V
最低限壓UVLV 調節範圍，誤差1%	0V–110V
低壓側輸出電流設定範圍，誤差1%	3 - 50A
外輸入壓控電流增益	0.1-12 A/V
輸入/輸出電流 過流/短路 保護點	60A
高低壓兩側交互參數
電壓變比範圍（高壓/低壓）	1.2 – 5.0
模式控製參數
模式切換時間	< 1mS
切換模式到滿載輸出響應時間	< 1S
整機係統參數
額定輸出功率	5KW(VOLV≥60V時)
最大瞬時輸出功率	5KW
轉換效率	> 92%
負載調整率	< 2%
待機功耗	< 12W
空載功耗	< 20W
冷卻方式	溫控風冷
允許環境溫度	-25℃ - 60℃
溫度過熱保護點	80℃
輸入/輸出 反接保護	√
保護撤銷後恢複工作時間	5S
開機啟動時間	< 5S
紋波電壓	< 0.5V
通信參數
通信方式	RS485
通信協議	MODBUS-RTU
RS485通信波特率	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
RS485通信隔離耐壓	1500V
均流參數
最大並聯模塊數量	64
模塊電流不均（jun1）勻度	< 10%
均（jun1）流控製方式	主從控製
均流信號傳輸方式	RS485數字通信
RS485通信波特率	768K bps
通信協議	自定義
均流通信線最大長度	< 160 m
顯示參數
顯示方式	4位LED數碼管
顯示內容	兩側電流，電壓，設定兩側工作電流 最低限壓，最高限壓

2.6顯示單元
係統配置有方陣電壓、電流；逆變電壓、電流、功率；實驗室溫度和濕度、實驗記時時鍾、逆向電量計量表等。方便在沒有與PC機聯機狀況下查看係統工作狀態和各項參數。

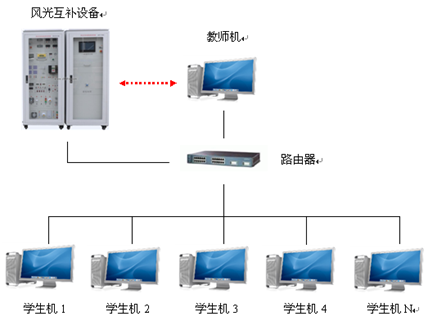

可以通過教師機進行信息共享至大屏幕，實現教室內局域網計算機數據交換與共享。

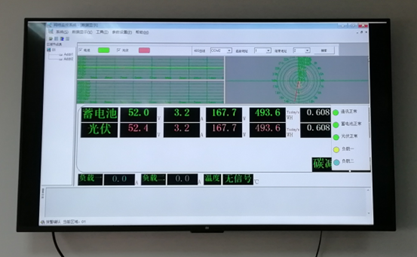

室內大屏幕
2.7主控係統
主控係統是整個微網的監測、控製核心單元。通過內置的數據采集、通訊傳輸等模塊，實現對微網係統的可視化監測及控製。

---
