電工電子技術實訓考核裝置,電工電子技術實訓考核台

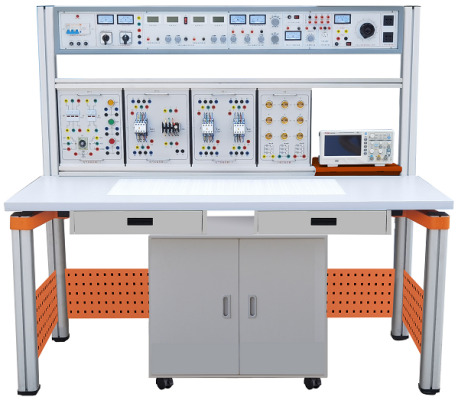

一、MY-201A 電工電子技術實訓考核裝置是按照職業教育的教學和實訓要求而研發的產品，結構合理，實訓元器件采用掛箱式，易增加或擴展實訓項目，涵蓋“電路分析”“電工基礎”“電工學” “電機控製”“繼電接觸控製”“電子技術”等課程的實訓大綱要求，其適合高等職業院校、技校、職校等實驗室新建、擴建、更新換代，為學校迅速開設實訓課程提供了理想的實訓設備。

二、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±5%  50Hz
2、工作溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、設備重量：約100Kg
5、外形尺寸：1600mm×700mm×1500mm
二、裝置結構：
裝置由主機箱、實驗桌、實訓掛箱、獨立封裝實訓電路模塊、移動矮櫃、示波器架、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。支架與桌腳一體，鋁合金結構，實訓掛箱、各實驗模塊可根據實驗需求自由組合放置。
（一）主機箱
 主機箱為鐵質雙層亞光密紋噴塑結構，鋁質麵板，為實訓提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：
1、控製及交流電源部分
（1）提供三相固定380V交流電源，電流型電壓型漏電開關保護，通過轉換開關測量三相輸出線電壓。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一台0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
（3）提供3V、6V、9V、12V、15V、20V、24V低壓交流電源，電流1.5A。
（4）提供～220V插座3隻，為外部儀器提供工作電源。
（5）日光燈引線端口。
（6）配備實訓用220V/30W日光燈管及支架一套。220V/30W日光燈管及支架一套置於主機箱底部，即不占空間又便於實訓狀況觀察。
2、直流電源部分
（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10^-2，負載穩定度10^-2，紋波電壓5mv。
（2）低壓直流穩壓電源：±12V、±5V，電流0.5A，有表指示。
3、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率範圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量範圍	100MHz，自動換檔

4、儀表部分
（1）真有效值交流數字電壓表一隻，測量範圍：0-500V，0.5級，三位半數顯。
（2）真有效值交流數字電流表一隻，測量範圍：0-2000mA，0.5級，三位半數顯。
（3）直流數顯電壓表一隻，測量範圍：0-300V，0.5級，三位半數顯。
（4）直流數顯電流表一隻，測量範圍：0-2000mA，0.5級，三位半數顯。
（5）單相智能型功率、功率因數表
1）功率測量精度1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度範圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界麵，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
（二）電工實訓掛箱
1、DG0221 電路基礎模塊（一）
   提供電阻、電感、電容、電路基礎實驗模塊和故障按鍵（3個）等，完成疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、電壓源與電流源的等效變換、一階、二階電路過渡過程的研究、RLC串聯諧振電路的研究等實驗。
2、DG0222電路基礎模塊（二）
   提供各種功率電阻、燈泡（12V/0.1A）、穩壓管（2CW51）、二極管、電位器（1k/2W、10k/2W、100k各一隻）、電阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一組）等。
3、DG0223交流電路模塊（一）
提供鐵芯變壓器一隻（50VA、36V/220V）、電流插座等，原、副邊均設有保險絲及電流插座，方便測試並能可靠保護防止變壓器損壞。
4、DG0224交流電路模塊（二）
 提供0.22uF/500V、0.47uF/500V、1uF/500V（三隻）、2.2uF/500V、4.7uF/500V高壓電容、鎮流器、啟輝器等，高壓電容可通過鈕子開關控製，完成日光燈電路連接和功率因數提高實驗。
5、DG0225交流電路模塊（三）
提供四組負載和四組獨立的電流插座。每組負載由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)。可插60W以下的白熾燈八隻。能夠完成三相交流電路實驗。
（三）電氣控製實訓掛箱：鋁質麵板，後蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。
1、電氣實驗掛箱一：交流接觸器2隻
2、電氣實驗掛箱二：交流接觸器1隻、熱繼電器1隻
3、電氣實驗掛箱三：時間繼電器1隻，按鈕紅、黃、綠
（四）三相交電機1台：380V/180W，鋁質外殼。
（五）電子技術實訓模塊
實訓電路板模塊由PCB麵板與磁吸固定機構組成，實訓電路板設有參數測試點、故障設置開關，實訓電路板PCB麵板表麵清爽、實訓電路及符號線條清晰、表麵耐磨損、元件更換容易；麵板上標誌的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上麵插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，選取相應實訓電路板模塊等。
實訓電路板模塊配有公共實訓基座，公共實訓基座與實訓電路板模塊磁吸固定機構相配套，實訓時隻需把實訓電路板模塊放置公共實訓基座上即可牢固吸附在公共實訓基座上，然後做所需實訓項目。公共實訓基座結構符合人體工程學設計，實訓操作方便，科學合理。
1、模擬電路實訓模塊
①　晶體管放大電路一
模塊上具有電源供電指示及供電單元、晶體管放大單元模塊電路，可完成單管放大電路實驗、兩級放大電路實驗、負反饋放大電路實驗等試驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
②　晶體管放大電路二
模塊上具有電源供電指示及供電單元、差分放大電路、場效應管放大電路，可完成場效應管放大電路實驗以及差動放大器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
③　波形發生電路
模塊上具有電源供電指示及供電單元、波形發生電路，可完成RC正弦波振蕩器實驗、LC正弦波振蕩器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
④　集成運放電路
模塊上具有電源供電指示及供電單元和集成功放放大電路實驗內容等，同時模塊還提供各種實驗中所需要的電阻、電容、二極管等常用元器件以滿足實驗需求。
⑤　功率放大電路
模塊上具有電源供電指示及供電單元、功率放大電路，可完成OTL功率放大電路、集成功率放大電路等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
⑥　直流穩壓電源電路
模塊上具有電源供電指示及供電單元、整流電路、輸入濾波、輸出濾波、可調集成穩壓、二極管穩壓、晶體管串聯穩壓、晶閘管可控整流、固定集成穩壓電路，可完成各種穩壓電路實驗內容。
⑦　電容三點式LC振蕩器電路
直流+12V供電，獨立電源開關；西勒和克拉潑電路切換測試，靜態工作點可調，振蕩回路電容值可選。熟悉靜態工作點、耦合電容、反饋係數、等效Q值對振蕩器振蕩幅度和頻率的影響
⑧　集成乘法器幅度調製電路
直流±12V供電，獨立電源開關；實現AM，DSB，SSB三種調幅波，觀察三種調幅波的頻譜特征，研究已調波與調製信號、載波之間的關係。
⑨　振幅解調器（包絡檢波）電路
直流+12V供電，獨立電源開關；實現對調幅信號的相幹檢波。理解同步檢波器能解調各種AM波、DSB波以及SSB波的概念
⑩　振幅解調器（同步檢波）電路
直流+12V供電，獨立電源開關；適合於解調信號電平較大（俗稱大信號）的AM波。它具有電路簡單，檢波線性好，易於實現等優點。
⑪　變容二極管調頻器電路
直流+12V供電，獨立電源開關；實現靜態調製和動態調製，掌握用變容二極管調頻振蕩器實現FM的方法；
⑫　電容耦合回路相位鑒頻器電路
直流+12V供電，獨立電源開關；具有相位鑒頻和斜率鑒頻兩種方式，解電容耦合回路相位鑒頻器的工作原理，熟悉初、次級回路電容、耦合電容對於電容耦合回路相位鑒頻器工作的影響。
⑬　鎖相環頻率調製器電路
直流+12V供電，獨立電源開關；采用4046實現的頻率調製器，掌握用4046集成電路實現頻率調製的原理和方法。
⑭　鎖相環鑒頻器電路
直流+12V供電，獨立電源開關；采用4046實現的頻率解調器，了解用4046集成電路實現頻率解調的原理，加深鎖相環工作原理的理解。
2、數字電路實訓模塊
①　DIP拓展電路一
模板上具有電源供電指示及供電單元、2組14腳鎖緊插座，方便擴展使用各種數字芯片，拓展實訓內容。
②　DIP拓展電路二
模板上具有電源供電指示及供電單元、1組20腳鎖緊插座，軍品圓孔型直插式IC插座，方便擴展使用各種數字芯片，拓展實訓內容。
③　DIP拓展電路三
模板上具有電源供電指示及供電單元、2塊400孔麵包板，提供16路單排插座轉鍍金台階插座電路，方便擴展使用各種數字芯片，自由搭建實驗電路，拓展實訓內容。
④　邏輯電平輸出電路
模塊上具有電源供電指示及供電單元、2組TTL三態輸出電路單元（帶三色指示燈）、16路TTL電平輸出單元（帶三色指示燈）、16路帶驅動TTL電平指示單元（三色指示燈），提供實驗所需各種邏輯電平資源。
⑤　LED顯示電路模塊
模塊上具有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元，6組LED數碼管及配套驅動顯示單元，可在模塊上完成各種LED基礎顯示實驗及數字時鍾實驗。
⑥　數電選配芯片套件
提供1套實驗所需各種數字邏輯芯片，滿足常規數字電路實驗和學生自行創新實驗的需求。
（六）實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於300kg。配備儲存櫃，存放元件及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌後麵二支桌腳向上延伸，配上特製拉模成型的二根鋁型材，組成電氣實驗掛箱支架。支架與主機箱實驗掛箱配套，上下方便，左右移位自如。
（七）儲存櫃：配備儲存櫃，存放實訓模塊及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。
（八）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳麵采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳麵與金屬凳架使用大扁頭防刮螺杆和防退螺帽穿越固定；
4．防鏽處理：金屬部件均需經酸洗、磷化、表麵除鏽處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
三、實訓項目
（一）電工技術實訓
1、基本電工儀表的使用與測量誤差的計算
2、減小儀表測量誤差的方法
3、歐姆定律
4、疊加原理驗證及其故障判斷
5、基爾霍夫電壓和電流定律驗證及其故障判斷
6、戴維南定理驗證及其故障判斷
7、諾頓定理驗證及其故障判斷
8、電壓源外特性的測定
9、直流電阻電路故障的檢查
10、二端口網絡
11、互易定理
12、電容的充放電
13、最大功率傳輸條件測定
14、電位電壓的測定及電路電位圖的繪製
15、已知和未知線性與非線性電路元件伏安特性的測繪
16、一階電路過渡過程的研究
17、二階電路過渡過程的研究
18、RLC串聯諧振電路的研究
19、功率因數提高
20、功率因數及相序的測量
21、用三表法測量交流電路等效參數
22、三相交流電路電壓的測量
23、三相交流電路電流的測量
24、三相電路功率的測量
25、單相變壓器參數測定及繞組極性判別
（二）電氣控製

1．三相異步電動機的使用與起動 2．三相電動機接觸器點動正轉控製線路 3．三相電動機具有自鎖的正轉控製線路   4．三相電動機具有過找保護的正轉控製線路 5．三相電動機接觸器聯鎖的正反轉控製線路

6.三相電動機按鈕聯鎖的正反轉控製線路 7.三相電動機按鈕接觸器複合聯鎖控製線路 8.三相電動機接觸器控製Y/△降壓起動 9.三相電動機時間繼電器控製Y/△降壓起動

（三）電子技術實訓項目
1、模擬電路部分
實驗一  常用電子儀器的使用
實驗二  單管放大電路的測量
實驗三　場效應管放大器
實驗四　負反饋放大器
實驗五　差動放大器
實驗六  集成運放基本運算電路
實驗七  集成運放比較器
實驗八  集成運算放大器的有源濾波器
實驗九  RC正弦波振蕩器
實驗十　LC正弦波振蕩器
實驗十一　低頻功率放大器（Ⅰ）─OTL 功率放大器
實驗十二　低頻功率放大器（Ⅱ）─集成功率放大器
實驗十三　集成穩壓器穩壓電源
實驗十四  串聯型晶體管穩壓電源
實驗十五  電容三點式LC振蕩器
★實驗十六  集成乘法器幅度調製電路
★實驗十七  振幅解調器（包絡檢波）
★實驗十八  振幅解調器（同步檢波）
★實驗十九  變容二極管調頻器
★實驗二十  電容耦合回路相位鑒頻器
★實驗二十一 鎖相環頻率調製器
★實驗二十二 鎖相環鑒頻器
2、數字電路部分
實驗一  數字電路實驗基礎
實驗二  集成邏輯門電路的邏輯功能
實驗三  組合邏輯電路的分析
實驗四  數據選擇器
實驗五  小規模組合邏輯電路的設計
實驗六  中規模組合邏輯電路的設計
實驗七  觸發器
實驗八  同步時序邏輯電路的分析
實驗九  中規模集成時序邏輯器件的應用
實驗十  同步時序電路的設計
實驗十一  序列信號發生器
實驗十二  數字鍾
