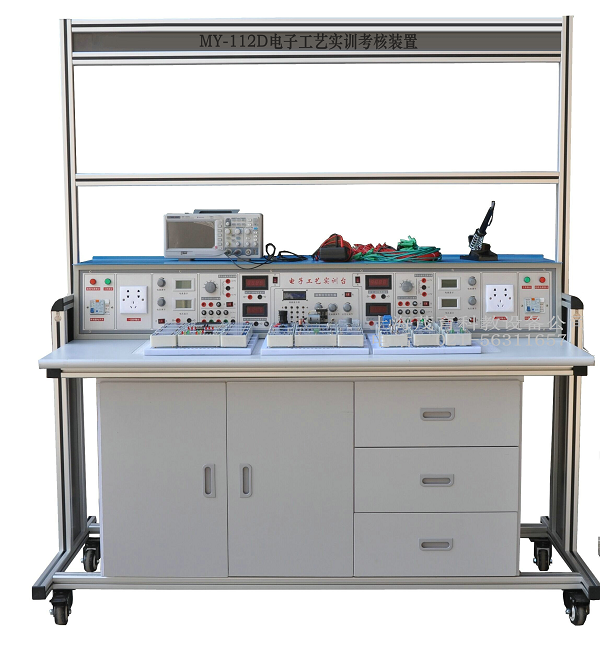

電子工藝實訓裝置,電子工藝實訓平台

一、產品概述：

電子工藝實訓裝置是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研製。為各類院校提供電子技能訓練及生產工藝流程訓練、電子競賽課題製作提供理想的平台。
二、實訓台特點：

1、通用性強：即可通過實訓台的編製組成多種產品生產流水線，配置器材後完成產品的電子工藝實訓，也可單台獨立作為電子技能實訓平台使用。
2、綜合性強：可作為電子、電工、機械等專業課程手工焊接實訓、 SMT 焊接實訓、電子裝配實訓、整機裝配維修實訓平台。
3、功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。
三、技術性能：

1、輸入電源：單相三線 220V ± 10% 50Hz
2、輸出電源：
1) 直流穩壓電源：二路 0-30V 穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流 2A ，具有預設式限流保護功能，數字顯示電流電壓；
2) 低壓交流電源輸出： 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 交流輸出、電流 2A ；
3、函數發生器：輸出正弦波、三角波、方波、頻率範圍 5Hz-550KHz ；
4、單次脈衝輸出：每拔一次開關即可輸出一組正負脈衝；
5、音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。
6、工作環境：溫度 -10 ℃～ +40 ℃
7、裝置容量：＜ 500VA
8、外形尺寸： 1200mm × 750mm × 2000mm
四、實訓台的構成：
實訓台由實訓桌、控製櫃、功能屏、工具包等組成。
1、實訓桌：鋼木結構，桌麵為防靜電、耐磨材料製成。
2、控製櫃：提供交直流電源、信號源、安全插座等。
3、電源總控台：最多能同時控製 40 台實訓台電源，具有漏電、過載保護功能，一個實訓室配備 1 台；
4、工具套件： MF-47 萬用表 1 隻、剝線鉗 1 把、尖嘴鉗 1 把、斜口鉗 1 把、大小 + 字螺絲刀各 1 把、大小 - 字螺絲刀各 1 把、鑷子 1 把、剪刀 1 把、烙鐵 1 把、吸錫器 1 把、焊錫絲、鬆香若幹。

---
