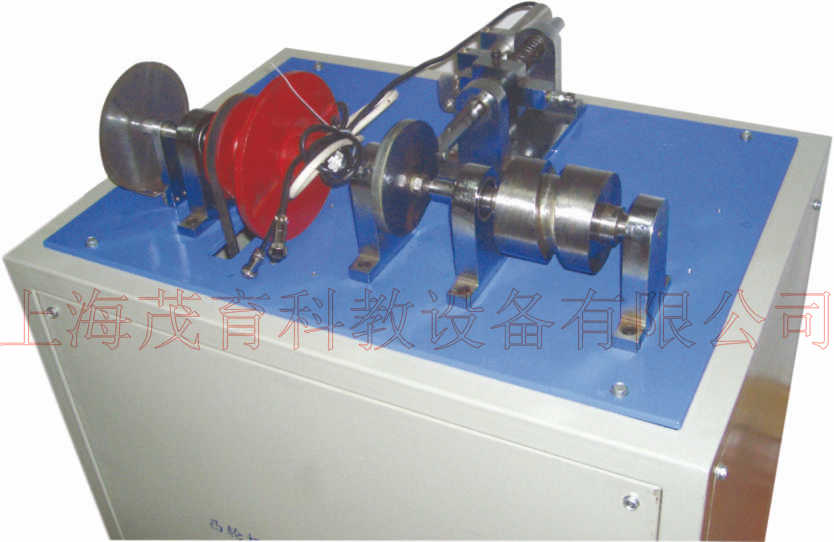

多種凸輪機構實驗台,多種凸輪機構實驗裝置,多種凸輪機構實驗係統

一、多種凸輪機構實驗台-主要技術參數：
1、電機功率：125W；
2、調速範圍：0~200rpm；
3、盤形凸輪：基圓半徑R₀=37.5mm；最大升程hmax=20mm；
      圓柱凸輪；升程角a=15°；升程H=38.5mm；
4、直線位移傳感器（WYDC-25L）：L=25mm；
5、光柵角位移傳感器：1000脈衝/轉；
6、外形尺寸：670×530×340 mm；
7、重量：51kg。
二、基本配置：
1、實驗台機架結構為櫃式，實驗機構裝於平台上；
2、直流電動機、傳動裝置一套
3、圓柱凸輪（一種），盤形凸輪（等速運動規律、等加速等減速運動規律、 多相式運動規律、餘弦運動規律、正弦運動規律、改進梯形運動規律等八種）；
4、滾子推杆一種；
5、直線位移傳感器一個：WYDC-25L；
6、光柵角位移傳感器一個；
7、測試數據采集係統一套；
8、配套教學專用軟件一套；
9、隨機工具一套；
10、機罩一個。
三、實驗內容：
1、盤形凸輪虛擬設計及實物拚裝（能拚裝盤形凸輪和圓柱凸輪兩種凸輪機構）；
2、盤形凸輪（4種）和圓柱凸輪的廓線運動規律仿真及檢測；
3、係統速度波動檢測及調節。
四、性能特點：
1、可進凸輪機構的簡單拚裝，可更換凸輪頂尖；
2、該實驗台可對盤性凸輪和圓柱凸輪的運動規律進行檢測和仿真分析；
3、檢測係統集數據采集與電機調節控製於一體；
4、測試係統采用AVR係列單片機係統，以串口通訊，測試數據精度高、速度快、穩定；
5、該係統配套軟件以AVR為平台製作開發，其內容豐富，包括實驗錄像、實驗台介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點；⑥驅動電機可進行無級調速，以滿足實驗機構的不同運動要求；
6、使用實驗教學軟件進行實驗指導以適應開放性實驗教學需要。既方便教師指導，又達到學生自己動手操作的目的。
五、檢測控製係統及教學分析軟件內容和特點：
1、檢測控製係統以AVR係列單片機組為核心，配有放大、濾波、抗幹擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控製等功能，該係統利用串口實現數據采集箱和電腦之間的信息通訊；
2、該實驗台教學分析軟件包括實驗內容介紹、實驗錄像、運動參數可視化分析、實驗結果分析等內容；
3、可顯示運動參數的實時變化曲線；
4、可對杆機構進行虛擬設計和運動仿真；
5、實驗結果可以以文本形式保存，並可在網絡上發送，便於網絡化實驗，使教師可在網上批改作業。
六、造型及表麵處理：
1、大氣美觀、實物感強、加工精細；
2、盤形凸輪采用線切割精細加工；
3、金屬外露件鍍鉻、其他表麵防鏽處理加噴塑；
4、實驗台平台以槽鋼為主要結構，傳動部分均可在平台上進行裝配。
