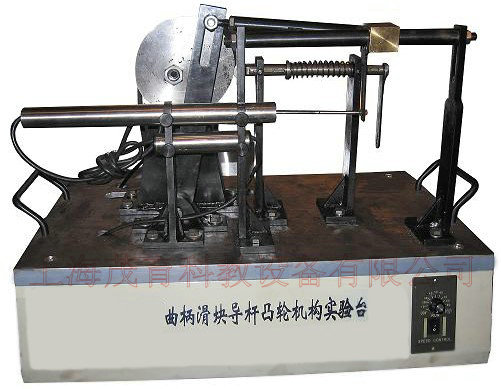

曲柄滑塊導杆凸輪機構實驗台,曲柄滑塊導杆凸輪機構實驗設備
1、曲柄滑塊、曲柄導杆滑塊機構、凸輪機構的實物拚裝。
2、檢測滑塊的位移、速度、加速度。並實時顯示變化曲線。
3、檢測凸輪的速度、加速度、角速度。並實時顯示變化曲線
4、連杆上點的運動軌跡分析
二、主要技術參數：
1、供電電源：220V/50HZ；
2、90YY(YS)-90F直流帶齒輪減速機電機功率：125W
3、凸輪基圓半徑60mm，最大升程30mm，滾子半徑8mm
4、曲柄擺角31度，曲柄長度30-50可調；導杆長度200-250可調，連杆長度180-250可調，滑塊最大行程130mm
5、光柵角位移傳感器：1000柵
6、直線位移傳感器：160L
7、外型尺寸：700×480×420mm
8、電機調速範圍：0—250r/min
9、隨機工具及附件各一套
三、性能特點：
1、可進行曲柄滑塊機構及曲柄導杆滑塊機構、凸輪機構的拚裝。
2、比較曲柄滑塊機構及曲柄導杆滑塊機構的性能差別。
3、可對各種運動規律（8種）的直動從動杆凸輪機構的運動進行比較。
4、所有杆構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。
5、檢測係統集數據采集與電機調節控製於一體。檢測係統采用先進的AVR係列單片機係統，以串口通訊，測試數據精度高、速度快、穩定。
6、該係統配套軟件以AVR為平台製作開發，其內容豐富，包括實驗錄像、實驗台介紹、機構虛擬設計、機構的虛擬運動、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。
