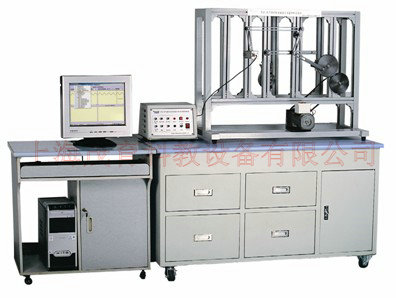

平麵機構創意組合及運動分析實驗台,機械創新實訓裝置

一、平麵機構創意組合及運動分析實驗台-主要技術參數：
1、帶減速調速電機功率：90W   輸入電壓：220V  50/60HZ   電機轉速：1350rpm     輸出轉速：0-160r/min
2、光柵角位移傳感器1個：GFJ-7-5V/1000P，轉速：1000柵/轉；
3、直線位移傳感器一個：WYDC-200L，量程L=200mm，精度：0.1%；
4、連杆在130-320mm範圍內有級可調； 安裝孔間距：24mm
導杆在220-270mm範圍內有級可調； 安裝孔間距：24mm
搖杆在155-220mm範圍內有級可調； 安裝孔間距：24mm
5、帶傳動  傳動比為1：1.5；
6、鏈傳動  傳動比為1：1；
7、齒輪有三種：m=2  Z₁=25  Z₂=75  Z₃=100
8、外形尺寸：1200×600×780mm；
9、重量：85kg
二、基本配置：
1、該實驗台主要由機架、電機、帶傳動裝置和一個規範化零件庫（零件箱）組成，零件庫內配備有各種基本杆組、回轉副、移動副、凸輪、槽輪、齒輪、齒條以及聯接件等共計50種80多個規格。運動構件有杆組、凸輪、槽輪、棘輪、齒輪、齒條等。
2、傳動裝置：采用帶傳動和鏈傳動兩種，中心距在100-600mm之間；
3、曲柄有兩種：一種采用鉸接形式，曲柄長在30-60mm範圍內有級可調；另一種采用固定支承座與橫梁連結形式，曲柄長在30-50mm範圍內無級可調；
4、不完全齒輪傳動采用整體式結構，主動輪工作齒數為11齒，運動周期為1/4，運動輸入、輸出為轉動形式；
5、凸輪機構：采用等速凸輪（可選配其它凸輪），Hmax=15mm，配有尖頂和滾子兩種頂尖，頂杆采用力封閉方式；
6、棘輪機構：采用齒式外齧合結構，主動棘爪為1，止回棘爪為1，棘輪齒數為20，棘爪與一連杆固結，主動杆擺角可調最大跨齒度4個；
7、槽輪機構：采用外槽輪機構，槽輪槽數Z=4，主動銷n=1；運動輸入、輸出為轉動形式
8、齒輪齒條機構：采用整體結構，主動齒輪的擺角可調，齒輪齒數Z₁=100，齒條齒數Z₂=66；
9、電動機、機架各1個，光柵角位移傳感器1個、直線位移傳感器1個，齒輪、各種轉動副、移動副庫等；
並提供以下18種拚裝方案：
(1).曲柄搖杆機構                  (2).曲柄導杆搖杆機構
(3).曲柄對心滑塊機構              (4) .曲柄偏心滑塊機構
(5).曲柄導杆對心滑塊機構        （6） 曲柄導杆偏心滑塊機構
(7).凸輪機構                      (8)槽輪機構
(9).齒輪-曲柄搖杆-棘輪機構       (10).鏈-齒輪傳動
(11).曲柄搖杆-齒輪齒條機構       (12).不完全齒輪機構
(13).齒輪-曲柄搖杆機構           (14).齒輪-曲柄導杆對心滑塊機構
(15).齒輪-曲柄導杆偏心滑塊機構    (16).齒輪-曲柄滑塊(牛頭刨床)機構
(17.)齒輪-導杆搖杆機構            （18）插齒機機構
10、機電控製及測試數據采集係統一套，配套教學專用軟件一套，隨機工具一套
三、實驗內容：
1、機構係統創新拚裝設計實驗：可靈活拚裝18種以上各種平麵傳動機構，拚裝的機構能保證配合精度，運動靈活，無卡滯和幹涉現象；
2、基本平麵機構運動參數可視化分析實驗：可檢測各種平麵機構活動構件的位移、速度和加速度，並通過計算機顯示運動曲線；通過對構件運動曲線的分析可了解機構運動規律及機構運動狀況，進而對機構進行重新設計與裝配調整；
3、課外活動中的機構創新實驗：利用該機械平台使用者可自行設計增添構件拚裝新的機構。
四、性能特點：
1、模塊化設計、可利用基本構件庫創新設計並拚裝成多種平麵機構係統。啟發學生創新思維和培養動手能力；
2、可檢測任意機構活動構件的運動規律和進行機構分析；
3、可利用實驗台配套軟件對杆機構及凸輪機構進行虛擬設計和運動曲線模擬；
4、測試與機械部分相分離，幹擾少，便於維護；
5、測試係統采用先進的單片機測試方式，以串口通訊，測試數據精度高、速度快、性能穩定；
6、在機械及軟件結構設計時考慮到了開放性的特點，為用戶增添新的功能提供了方便。
7、計算機全程控製（全自動）或手動控製設備的啟停、加減速、數據采集，實時顯示運動參數和變化曲線，數據可生成EXCEL表格、可保存、打印、遠程轉輸等。
五、教學分析軟件內容和特點：
1、檢測控製係統以AVR係列單片機組為核心，配有放大、濾波、抗幹擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控製等功能，該係統利用串口實現數據采集箱和電腦之間的信息通訊；
2、該實驗台教學分析軟件包括實驗內容介紹、實驗錄像、運動參數可視化分析、實驗結果分析等內容；可對四杆機構、曲柄搖杆、曲柄滑塊、曲柄導杆搖杆、曲柄導杆滑塊上進行虛擬機構設計（參數可以通過對話框輸入），並對連杆上的點的運動軌跡進行分析以及虛擬運動；凸輪機構有八種不同種類的凸輪，可轉動，並可改變基圓半徑、升程角、滾子半徑；還有槽輪機構、棘輪機構等。
3、可對杆機構和凸輪機構進行虛擬設計和運動仿真；
六、造型及表麵處理：
1、大氣美觀、實物感強、加工精細；
2、金屬外露件鍍鉻、其他表麵防鏽處理加噴塑；
3、噴塑表麵平整、光滑、清潔無劃痕和脫落斑點。
七、隨機贈送：機構創新虛擬軟件一套
1）12種運動副拚裝方案、
2）14種工程機械原理拚裝方案、
3）21種平麵機構運動仿真動畫、
4）9種三維機構運動仿真動畫、
5）拆卸分解過程爆炸演示。
