換熱器拆裝實訓裝置,換熱器拆裝實訓設備,換熱器拆裝實訓平台

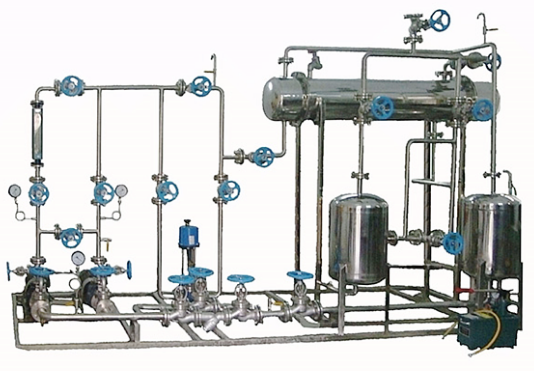

換熱器拆裝實訓裝置,換熱器拆裝實訓設備,換熱器拆裝實訓平台是用於訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；並能進行管路氣密、耐壓、試漏測試；對考察學生全麵分析係統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規範清單、安全操作等各項理論功底的考察。

分項	說      明
裝置功能培訓要點	1．用於訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；並能進行管路氣密、耐壓、試漏測試。
	2．考察學生全麵分析係統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規範清單、安全操作等各項理論功底的考察。
	3．配套流體輸送機械、化工儀表和機械製圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
	4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。
設計參數	液體流量：0～8m3/h。
	液體溫度：常溫。
外形尺寸	對象部分：3800×800×2400 (長×寬×高mm)，鋼製花紋板噴塑底座。整機采用304不鏽鋼製作，噴漆花紋防滑鋼板底座。
	測控部分：開關盒集成於對象部分之上。
	外配設備：無。
公用工程	水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束後排空即可。
	電：電壓AC380V，功率4.4kW，三相四線製（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
	氣：無。
實驗物料	清潔自來水
對象組成	水箱：不鏽鋼材質，帶貯水排空底閥，進水管路設置專用接口。
	循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：4.4kW，數量2台。
	水泵進口管路：不鏽鋼材質，DN50，配合法蘭安裝閥門及過濾器。
	水泵出口管路：不鏽鋼材質，DN32及DN40，配合法蘭安裝閥門。
	回流管路：不鏽鋼材質，DN25。
	安全泄壓管路：不鏽鋼材質，DN25。
	灌泵管路：不鏽鋼材質，專用灌泵管路，方便操作檢驗。
	耐壓測試管路：不鏽鋼材質，專用管路耐壓測試接口。
	電源設備：布線槽，帶漏電保護的空氣開關盒。
測控組成	變量	檢測機構	顯示機構	執行機構
	離心泵 進口壓力	壓力表： 精度：1.5%FS	壓力表就地顯示	無
	離心泵 出口壓力	壓力表： 精度：1.5%FS	壓力表就地顯示	管路出口閥 （手動）
	流體流量	玻璃轉子流量計：精度：4%FS	流量計就地顯示	管路出口閥 （手動）
	流體溫度	雙金屬溫度計：精度：1.5%FS	溫度計就地顯示	無
	電動調節閥	4-20mA輸出，精度：0.5%FS	數字顯示	信號調節
設備裝係統	名稱	規格	數量	備注
	循環水泵	機械密封臥式連軸化工泵，功率：2.2KW,流量：10m3/h。	2	國標
	水箱	鏡麵不鏽鋼，φ500×600	2
	換熱器	不鏽鋼（列管）Φ 219；換熱管，φ 20×2×1000mm，16 根。	1
	過濾器	不鏽鋼，法蘭式，DN50	1	國標
	電動調節閥	不鏽鋼，法蘭式，DN32，4-20mA輸出，精度：0.5%FS	1	國標
	閘閥	不鏽鋼，法蘭式，DN50	2	國標
	銅球閥	螺紋式DN15	4	國標
	止逆閥	不鏽鋼，DN40	1	國標
	安全閥	不鏽鋼，DN25	1	國標
	截止閥	不鏽鋼，法蘭式，DN40	1	國標
	法蘭	不鏽鋼，DN32	1組	國標
		不鏽鋼，DN40
		不鏽鋼，DN50		國標
	活接、三通、 彎頭等	不鏽鋼，與管路配套	1組	國標
	管路	不鏽鋼管 DN25、N32、DN40、DN50	1組	國標
		不鏽鋼軟管	1	國標
電氣組成	電氣元件		數量
	電源插頭		1個
	4P空氣開關		1個
	8路開關盒等		1組
備  注	上述不鏽鋼均為SUS304材質。 耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。 輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。

---
