建築電氣實驗室簡介

一、建築電氣實驗室簡介-‌建築電氣實驗室是專門為建築電氣與智能化專業的學生和教師設計的專業實驗室，旨在滿足該專業的教學和科研需求。‌
實驗室的主要儀器設備包括電氣照明技術實驗裝置、樓宇自動化現場總線實驗裝置、智能樓宇網絡工程實踐平台、消防與安全防範實驗故障考核裝置等設備，這些設備支持開展多種實驗課程和實驗項目，如《建築設備自動化係統課程設計》、《建築電氣控製技術課程設計》等，覆蓋配電係統的認識與應用、樓宇係統的供電線路安裝與操作、照明係統的認識與線路搭建等多個方麵。
二、建築電氣與智能化專業實驗室的建成將形成特色專業化的教學新模式，實訓室建設將學生的理論知識和技能學習同實踐相結合，使學生的專業技能與綜合素質相結合，將學生的就業能力和企業的用人要求相結合，形成了完整的、係統的人才培養平台，實現了學生、教師、學院、用人單位和社會等多方共贏。
三、主要功能要求：
建築電氣與智能化專業實驗室可以讓學員了解各類消防及建築物業管理設施、器材，熟知各類消防設施、器材與建築物業管理的使用，並在消防及建築物業工作實踐中加以運用，以提高建築物抗禦火災的能力，確保建築消防設施充分發揮其防火、滅火效能，減少建築火災發生幾率，降低災害損失，保護人民生命和財產安全。





四、實驗室配置要求：

序號	設備名稱	所開實驗項目	數量

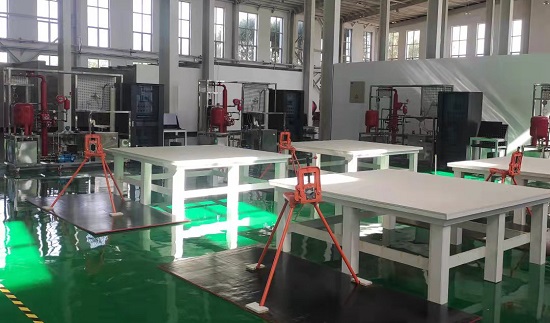

1	MY-81 給排水設備安裝與控製裝置	通過項目任務實施，可考察的職業能力 1．係統竣工圖和控製電氣原理圖繪製 2．管材加工和連接:鍍鋅管、不鏽鋼複合管、PPR、UPVC管的切割、套絲、熔接、連接。 3．配件和器件的安裝：完成生活給水係統、消防給水係統、熱水給水係統和排水係統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。 4．管道試壓與通水試驗 5．電氣設計、安裝與接線:水泵、配電櫃、控製器、指令元件、操作元件的安裝、接線 6．控製程序設計與調試 （1）變頻控製程序設計與調試 （2）抄表計費程序設計 （3）噴淋滅火控製程序設計 （4）給排水監控程序設計 （5）組態監控係統設計	5套

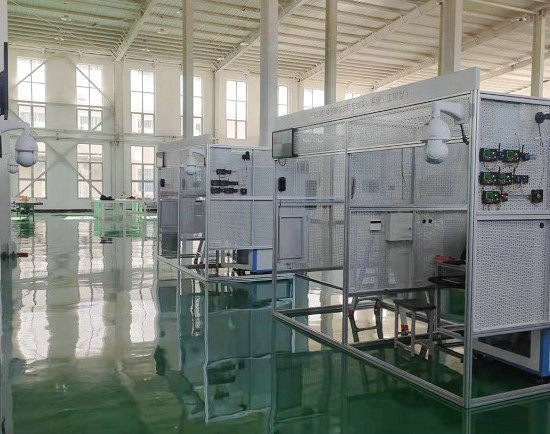

2	MYLYJD-4 樓宇智能安防布線實訓係統	結構與組成：   本裝置采用模塊化設計，由建築模型、對講門禁子係統、室內安防子係統、周邊防範子係統、視頻監控子係統、巡更子係統等組成。 建築模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建築模型分為智能大樓（小區）和管理中心兩部分，智能大樓（小區）設有單元門和單戶窗，實現智能小區對講門禁係統的設備安裝等工程訓練，實現單元和單戶可視對講功能。     管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控櫃等典型管理設備。     在智能大樓（小區）內安裝煙感探測器、紅外探測器、溫感探測器、門磁、緊急按鈕、紅外對射和巡更點等。智能大樓（小區）的房間窗戶裝有幕簾探測器，實現室內安防與周界防範功能。     在管理中心區域和安保區域內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、一體化球形攝像機等），實現關鍵區域視頻監控，設有兩台監視器，其中一台為17寸液晶監視器，另一台為19寸液晶顯示器。     係統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程橋架實現係統連接。	2套

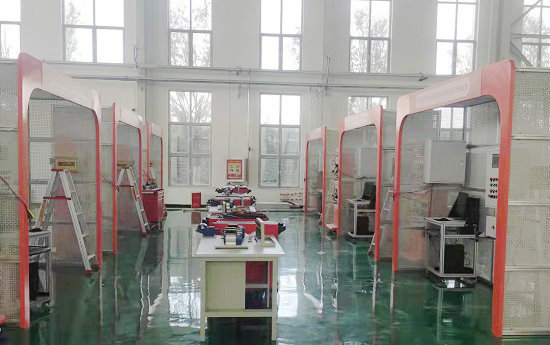

3	MYLYJD-5 樓宇智能化工程實訓裝置	通過項目任務實施，可考察的職業能力： 1、樓宇智能化工程設計能力 2、消防報警係統設計、安裝施工與調試能力 3、視頻監控係統設計、安裝與調試能力 4、對講門禁及室內安防係統設計、安裝與調試能力 5、綜合布線係統施工能力 6、DDC的接線、編程和調試能力 7、監控軟件組態、通訊和運行能力 8、智能建築係統故障診斷與調試能力	2套
4	MY-51C消防滅火係統實訓裝置	實訓項目： 1、係統結構與設備認識 2、噴淋滅火係統安裝與使用 3、自動充氣裝置的原理及管路結構 4、噴淋滅火係統伺應狀態操作 5、噴淋滅火係統調試 6、火災探測與火災報警 7、噴淋滅火操作 8、預作閥組控製器的手自動控製 9、噴淋係統係統綜合操作訓練 10、噴淋滅火係統與消防報警係統聯動 11、幹式係統原理認識與閥門操作演示 12、消火栓滅火原理認識 13、消防火栓控製操作實訓 14、消防火栓的滅火演練 15、消防水帶的操作演練	2套
5	MY-68B供配電及照明係統綜合實訓裝置（LON總線型）	五、實訓項目： 供配電係統部分： 1.儀表設備實訓項目  （1）常用供配電設備認知與應用  （2）電量傳感器認知與應用 2.線路安裝、調試和運行實訓 （1）智能建築的供電運行線路組建與操作 （2）典型樓層配電運行線路組建與操作 （3）供配電係統中運行線路狀態的現場監測、抄表和控製 3.供配電自動化設備認知和運行控製實訓 （1）備自投聯動運行控製和調試 （2）應急電源配電線路運行和聯動控製 （3）配電線路功率因數補償運行控製 4.供配電係統綜合控製運行實訓 （1）供配電監控係統運行調度 （2）與消防自動報警係統的聯動控製 照明係統部分： 1.照明和控製設備認識與應用實訓項目  (1)常用燈具的認知與應用  (2)照度傳感器認知與應用  (3)動靜探測器認知與應用  (4)遙控照明控製器認知與應用 2.普通照明控製線路安裝和調試實訓項目  (1)照明燈具及普通控製設備的安裝和調試控製  (2)應急照明設備的控製 3.智能照明控製線路安裝和調試實訓項目  (1)時間表控製模式下照明線路組建和控製  (2)情景切換控製模式下照明線路組建和控製  (3)遠程強製控製模式下照明線路組建和控製  (4)動態控製模式下照明線路組建和控製 4.綜合調度控製部分  (1)供配電子係統和照明子係統聯合監控  (2)供配電子係統、照明子係統和其他樓宇子係統聯合監控	2套
6	MYLY-42A物聯網綜合應用實訓係統	物聯網工程綜合應用實訓係統-是針對物聯網專業實驗室建設需求設計的覆蓋物聯網基礎教學、智能家居、智慧農業等實際應用的綜合實訓係統，它綜合運用傳感器技術、RFID技術、無線傳感器網絡技術、嵌入式技術、Zigbee/Wi-Fi等通信組網技術等，依托部署在操作台上的無線傳感網節點、執行器節點、嵌入式智能網關等，實現智能家居門禁安防監控、智能家居環境監測、家居設備智能控製、農業環境智能檢測等功能，可激發學生對物聯網學習的興趣，具有較高的性價比，能夠滿足物聯網教學、基礎實驗教學、應用創新等多層次需求。	5套
7	電腦	i5-12500 內存：8G固態硬盤：512G N(W11H,260W,3+3)（惠普）	11台

---
