壓縮機實訓室簡介

一、‌壓縮機實訓室是專門用於壓縮機技術教學與實訓的場所，旨在通過實踐操作提高學生的壓縮機拆裝、維護、檢測及維修等專業技能。‌
二、壓縮機實訓室通常配備了多種類型的壓縮機設備，如往複式風冷空氣壓縮機、雙螺杆空氣壓縮機、渦旋式壓縮機等，以及相關的拆裝工具和測試設備。這些設備不僅涵蓋了機械製造與自動化、數控設備應用與維護、機電一體化技術等專業領域的知識，還滿足了相關專業的核心能力訓練和職業技能等級訓練與考核要求。
三、實訓室的主要功能包括壓縮機主機拆裝實訓、壓縮機係統拆裝實訓、壓縮機機械測繪實訓、壓縮機電氣控製實訓以及壓縮機設備維護與保養實訓等。通過這些實訓項目，學生可以深入理解壓縮機的結構和工作原理，掌握壓縮機的拆裝方法、步驟以及正確使用拆裝工具，為將來從事製冷壓縮機的檢測維修工作打下堅實的基礎。


四、‌壓縮機實訓室-配置要求：

序號	設備名稱	所開實驗項目	數量
1	MYKT-09製冷壓縮機拆裝實訓裝置	實訓裝置實訓項目： 1、常用鉗工工具及量具的使用； 2、活塞式製冷壓縮機整機的拆卸和裝配； 3、活塞連杆組以及曲軸的拆卸和裝配； 4、汽缸蓋閥板組的拆卸和裝配； 5、活塞式製冷機間隙和磨損的測量； 6、壓縮機組裝後的試運轉。	5套
2	MYKT-01壓縮機性能測試實驗台	實訓項目 1.熟悉蒸汽壓縮式製冷循環係統的基本結構和工作原理 2.了解國際標準GB/T5773—2004容積式製冷壓縮機性能使用方法 3.利用蒸發器液體載冷劑循環法（主測法）求製冷壓縮機製冷量 4.利用水冷冷凝器熱平衡法（輔測法）求製冷壓縮機製冷量 5.主、輔測製冷量相對誤差的計算與分析 6.製冷機組能效比的計算與分析	5套

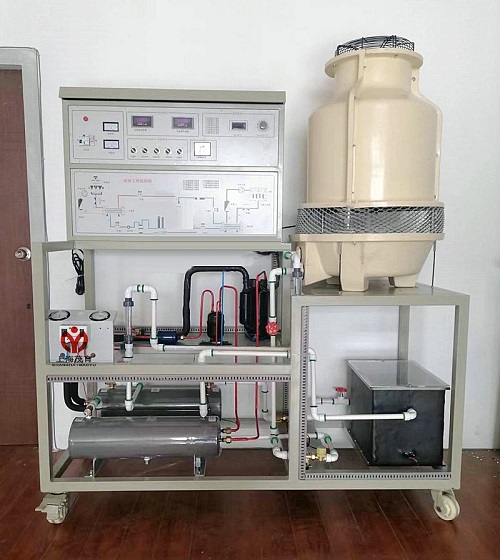

3	MYN-540B單級壓縮機製冷性能實驗裝置	實訓項目： 1、標準工況下的製冷量、製熱量實驗 2、模擬產生各製冷係統參數變化對製冷性能和製熱能效比的影響 3、係統主要性能參數的計算 4、定頻壓縮機性能測試 5、進行製冷循環過程和熱泵演示，可觀察製冷工質的蒸發、冷凝過程及壓縮機的工作現象。 6、在不同冷卻溫度下，研究熱泵的性能。 7、設備的電功率、和額定功率的變化 8、演示在不同條件下壓縮製冷循環以及係統內的能量平衡。 9、研究壓縮機在不同的冷卻溫度下製冷效率和製冷係數。 10、測定設備冷卻係統的總體傳熱係數。 11、研究熱力膨脹閥在係統中的作用。 12、研究在不同冷卻溫度下，冷卻水的吸熱。	5套

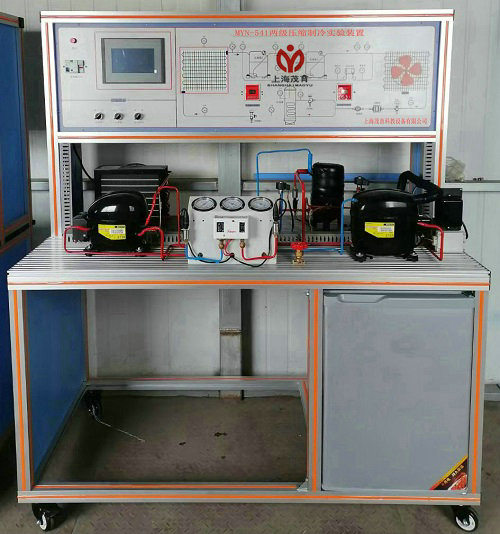

4	MYN-541兩級壓縮式製冷循環實驗裝置	實訓功能 1、兩級壓縮式製冷係統原理。 2、兩級壓縮式低溫製冷的係統電氣部件檢測實訓。 3、 兩級壓縮式低溫製冷的係統啟動、運行和調試實訓。 4、兩級壓縮式低溫製冷的電氣係統故障模擬設置實訓。 的係統電氣係統原理分析和實訓 5、高級機流量調節實驗分析 6、低級機流量調節實驗分析 7、中間冷卻器的作用分析 8、一級節流中間不完全冷卻的雙級壓縮製冷循環	5套

---
