电机装配与运行检测实训平台

一、MYDJ-21C 电机装配与运行检测实训平台-产品概述
本装置是一款可满足多层次教学的电机安装与检测实训考核设备，强化了多种电机制作和电气控制（拖动）方式。通过安装调整和负载的变化，使其具有比以往实训教学设备所更加完善的配置和更为完整功能，真实的模拟和反映了电机的安装检测和工业控制的过程，实训内容广泛、变化多样，是一款典型的职业能力实训和考核设备，通过在该设备上实训和考核，可使学生职业能力得到大幅度提升。

二、产品特点

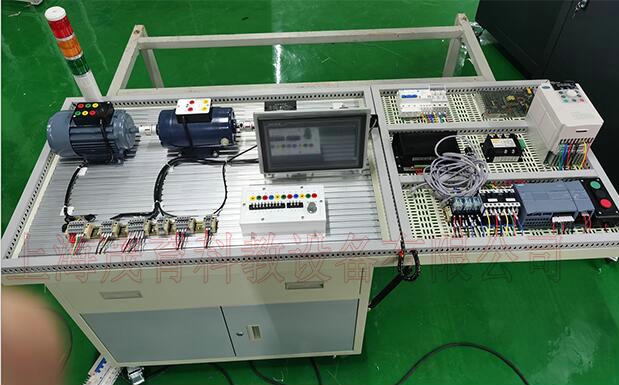

本装置是由测控工作台、模拟负载台（模拟负载与受控对象安装在同一台架上，并组成一个完整系统），具有占地面积小、操作方便、可移动等特点，可折叠网孔板使用更加灵活，测量与电源控制面板、通讯接口均引出到专用的接线板上，实训使用方便；其控制元件 PLC、空气开关、熔断器、继电器、接触器等采用导轨式安装，变频器、其它驱动器等可按竞赛、实训时的具体需要进行合理的安装、调整，模拟负载与设备进出线采用线槽、接线端子进行连接，电机、机械传动机构、模拟负载采用可方便安装、拆卸的方式，实现了电机的安装与调整、机械装置的安装与调整，拓宽了技能和知识点，安全的透明防护罩既满足了观察需要又实现了安全防护。
三、技术性能
1、输入电压：AC380V，三相五线制
2、最大输入功率：≤1000W
3、设备外形尺寸：展开：1850mm×1130mm×1050mm（长×宽×高），不展开：1200mm×780mm×1050mm（长×宽×高）。
四、实训项目
1、三相异步电动机直接起动、停车的控制电路连接实训；
2、接触器联锁的三相交流异步电动机正、反转控制电路的连接实训；
3、按钮联锁的三相交流异步电动机正、反转控制电路的连接实训；
4、按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接实训；
5、三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接实训；
6、直流他励电动机的启停控制控制实训；
7、直流他励电动机的正反转控制实训；
8、步进电机的控制实训；
9、步进驱动器的参数设置实训；
10、步进电机的PLC开环控制实训；
11、交流伺服电机的控制实训；
12、交流伺服驱动器的参数设置实训；
13、交流伺服电机的PLC半闭环控制实训；
14、无刷直流电机驱动器参数设置实训；
15、无刷直流电机的控制实训；
16、速度传感器的使用实训；
17、磁粉制动器的使用实训；
18、变频器面板功能参数设置和操作实训；
19、变频器对电机点动控制、启停控制实训；
20、电机转速多段控制实训；
21、工频、变频切换控制实训；
22、基于模拟量控制的电机开环调速实训；
23、基于面板操作的电机开环调速实训；
24、变频器的保护和报警功能实训；
25、基于PLC的变频器开环调速实训；
26、PLC控制电机顺序启动实训；
27、PLC控制三相异步电动机Y-△启动电路实训；
28、触摸屏的参数设置实训；
29、触摸屏的编程实训；
30、触摸屏、PLC、变频器的综合实训；
