网孔型高级电工技能实训考核设备

一、201E网孔型高级电工技能实训考核设备-概述
设备由实验台台、网孔板和电源及配件组成的实训设备。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

二、▲设备技术指标
1、外型：整体尺寸1200mm×850mm×1000mm（±10mm）；
2、设备材料：钣金、木柜结构；
3、工作电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线 ；
2)固定交流输出：三相五线  380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组
三、设备结构功能

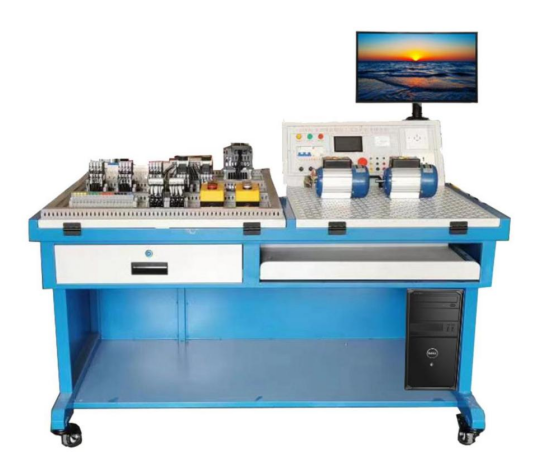

▲设备由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。
四、设备可完成的典型实训项目举例
1、电动机点动与连续转动电路连接实训；
2、按钮联锁的电动机正、反转电路连接实训；
3、接触器联锁的电动机正、反转电路连接实训；
4、接触器和按钮双重联锁的电动机正、反转电路连接实训；
5、两地控制的电动机控制电路的安装；
6、电动机定子绕组串联电阻启动控制电路连接实训；
7、按钮切换的Y－△启动控制电路的连接实训；
8、电动机半波整流能耗制动控制电路连接实训；
9、电动机全波整流能耗制动控制电路连接实训；
10、电动机反接制动控制电路连接实训；
11、电动机顺序启动控制电路连接实训；
12、电动机定时运转控制电路连接实训；
13、PLC控制的三相异步电动机正反转控制
14、PLC控制的三相异步电动机Y-△启动控制
15、PLC控制的三相异步电动机降压启动控制
16、PLC控制的三相异步电动机能耗制动控制
17、变频器功能参数设置与操作
18、变频器报警与保护功能
19、多段速度选择变频调速
20、外部端子点动控制
21、控制电机正反转运动控制
22、控制电机运行时间操作
23、瞬间停电变频器参数设定
24、外部电压变频调速
25、外部电流变频调速
26、三相异步电动机的变频开环调速
27、PLC控制变频器调速

---
