電子裝配生產線,電子裝配實訓裝置,電子裝配實訓設備

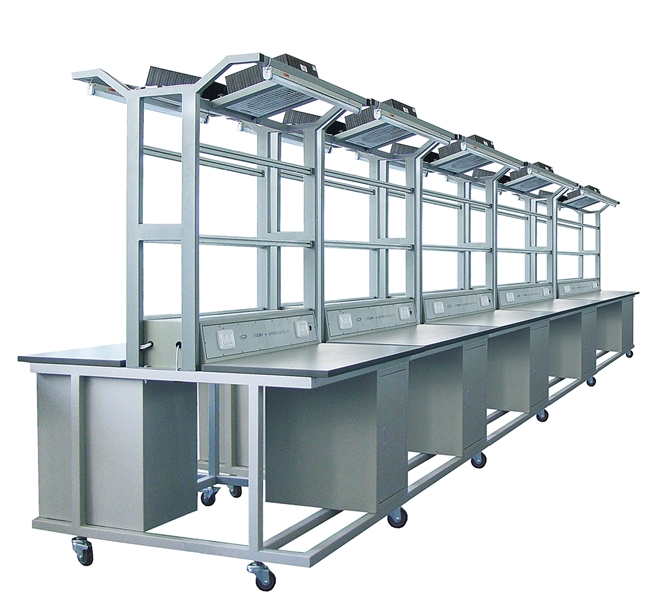

電子裝配生產線-是高度仿真工廠的電子焊接裝配生產線,滿足學員電子製作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求。可培養學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站/所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
一、技術參數:
1、外形尺寸:單個實訓台尺寸:1.1m×1.3m×2m(長×寬×高),兩邊工作台的台麵寬度為0.5m;
2、每條焊接裝配線的長度為12.1m,配有11個實訓台組成,兩邊各有11個座位,共計22個工位;共有3條焊接裝配線組成,共計66個工位。
二、實訓台的結構
實訓台主要由實訓桌、實訓麵板、鋁合金框架、頂部框架等組成。
1、正反兩麵各配有一個工具櫃,可放置實訓套件、工具和資料等;台麵上鋪有綠色防靜電桌墊;另外還設有四個帶刹車的萬向輪,便於移動和固定。
2、正反兩麵各有一塊實訓麵板,分別提供八路AC220V電源插座接口和四路固定直流電源,其中直流電源電壓分別為±12V、±5V,每路均(jun1)有短路、過流保護和自動恢複功能。
3、鋁合金框架為雙層結構。第一層用於掛放元件盒(焊接工序用)或實訓掛箱(調試工序用)。第二層設有四個PVC夾板,可用來夾放相關實訓資料。
4、頂部框架上設有電風扇和30W日光燈(照明設備)各兩個。
5、實訓桌底部設有萬向輪,移動方便等。
三、實訓台材料:
1、實訓台框架整體采用A3方管:規格30×40mm,厚度:1.5mm,工藝:表麵靜電噴塗處理。
2、頂部藍色噴塗框架采用A3方管:規格30×40mm,厚度:1.5mm,工藝:表麵靜電噴塗處理。
3、工具櫃材質:A3鐵板,板厚1.2mm;
4、鋁合金夾板框架,鋁型材規格:15×30mm;
5、實訓桌麵板:密度防火板桌麵;密度防火板四周用鋼架支撐(厚1.5mm)防靜電噴塗。
