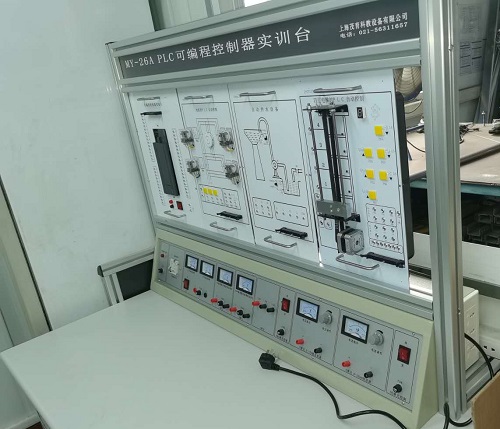

可編程控製器基本原理及應用

PLC基於電子計算機，但並不等同於普通計算機。普遍計算機進行進出信息變換，多隻考慮信息本身，信息的進出，隻要人機界麵好就可以了。而PLC則還要考慮信息進出的可靠性、實時性，以及信息的使用等題目。特別要考慮怎麽適應於產業環境，如便於安裝，抗幹擾等題目。

1、可編程控製器實現控製的要點
進出信息變換、可靠物理實現，可以說是PLC實現控製的兩個基本要點。
進出信息變換靠運行存儲於PLC內存中的程序實現。PLC程序既有生產廠家的係統程序（不可更改），又有用戶自行開發的應用（用戶）程序。係統程序提供運行平台，同時，還為PLC程序可靠運行及信號與信息轉換進行必要的公共處理。用戶程序由用戶按控製要求設計。什麽樣的控製要求，就應有什麽樣的用戶程序。
可靠物理實現主要靠輸人及輸出（OUTPUT）電路。PLC的I/O電路，都是專門設計的。輸進電路要對輸進信號進行濾波，以往掉高頻幹擾。而且與內部計算機電路在電上是隔離的，靠光耦元件建立聯係。輸出電路內外也是電隔離的，靠光耦元件或輸出繼電器建立聯係。輸出電路還要進行功率放大，以足以帶動一般的產業控製元器件，如電磁閥、接觸器等等。
I/O電路是很多的，每一輸進點或輸出點都要有一個I或O電路。PLC有多I/O用點，一般也就有多少個I/O用電路。但由於它們都是由高度集成化的電路組成的，所以，所占體積並不大。
輸進電路時刻監視著輸進狀況，並將其暫存於輸進暫存器中。每一輸進點都有一個對應的存儲其信息的暫存器。
輸出電路要把輸出鎖存器的信息傳送給輸出點。輸出鎖存器與輸出點也是逐一對應的。
這裏的輸進暫存器及輸出鎖存器實際就是PLC處理器I/O口的寄存器。它們與計算機內存交換信息通過計算機總線，並主要由運行係統程序實現。把輸人暫存器的信息讀到PLC的內存中，稱輸進刷新。PLC內存有專門開辟的存放輸進信息的映射區。這個區的每一對應位稱之為輸進繼電器，或稱軟接點。這些位置成1，表示接點通，置成0為接點斷。由於它的狀態是由輸進刷新得到的，所以，它反映的就是輸進狀態。
輸出鎖存器與PLC內存中的輸出映射區也是對應的。一個輸出鎖存器也有一個內存位與其對應，這個位稱為輸出繼電器，或稱輸出線圈。靠運行係統程序，輸出繼電器的狀態映射到輸出鎖存器。這個映射也稱輸出刷新。輸出刷新主要也是靠運行係統程序實現的。這樣，用戶所要編的程序隻是，內存中輸進映射區到輸出映射區的變換，特別是怎麽按輸進的時序變換成輸出的時序。這是一個數據及邏輯處理題目。由於PLC有強大的指令係統，編寫出滿足這個要求的程序是完全可能的，而且也是較為輕易的。
2、實現控製過程

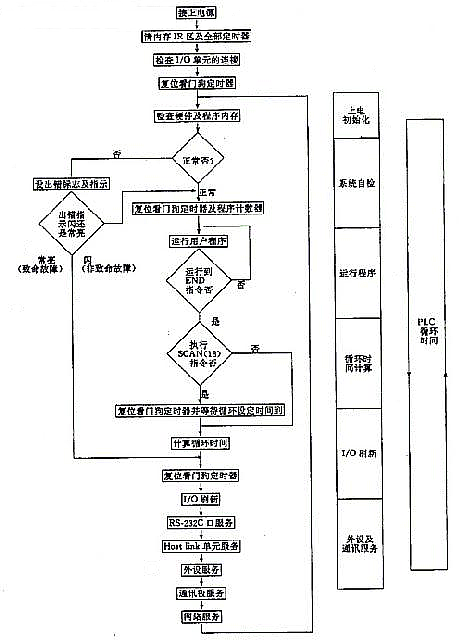

簡單地說，PLC實現控製的過程一般是： PLC典型開機流程輸進刷新——再運行用戶程序——再輸出刷新——再輸進刷新——再運行用戶程序——再輸出刷新……永不停止地循環反複地進行著。
所示的流程圖反映的就是上述過程。它也反映了信息的時間關係。
有了上述過程，用PLC實現控製顯然是可能的。由於：有了輸進刷新，可把輸進電路監控得到的輸進信息存進PLC的輸進映射區；經運行用戶程序，輸出映射區將得到變換後的信息；再經輸出刷新，輸出鎖存器將反映輸出映射區的狀態，並通過輸出電路產生相應的輸出。又由於這個過程是永不停止地循環反複地進行著，所以，輸出總是反映輸進的變化的。隻是響應的時間上，略有滯後。當然，這個滯後不宜太大，否則，所實現的控製不那麽及時，也就失往控製的意義。
為此，PLC的工作速度要快。速度快、執行指令時間短，是PLC實現控製的基礎。事實上，它的速度是很快的，執行一條指令，多的幾微秒、幾十微秒，少的才零點幾，或零點零幾微秒。而且這個速度還在不斷進步中。
所示的過程是簡化的過程，實際的PLC工作過程還要複雜些。除了I/O刷新及運行用戶程序，還要做些公共處理工作。
公共處理工作有：循環時間監控、外設服務及通訊處理等。
監控循環時間的目的是避免"死循環"，避免程序不能反複不斷地重複執行。辦法是用"看門狗"（Watchingdog）。隻要循環超時，它可報警，或作相應處理.
外設服務是讓PLC可接受編程器對它的操縱，或通過接口向輸出設備如打印機輸出數據.
通訊處理是實現PLC與PLC，或PLC與計算機，或PLC與其它產業控製裝置或智能部件間信息交換的。這也是增強PLC控製能力的需要。
也就是說，實際的PLC工作過程總是：公共處理——I/O刷新——運行用戶程序——再公共處理——……反複不停地重複著。
3、可編程控製器實現控製的方式
用這種不斷地重複運行程序實現控製稱掃描方式。是用計算機進行實時控製的一種方式。此外，計算機用於控製還有中斷方式。在中斷方式下，需處理的控製先申請中斷，被響應後正運行的程序停止運行，轉而往處理中斷工作（運行有關中斷服務程序）。待處理完中斷，又返回運行原來程序。哪個控製需要處理，哪個就往申請中斷。哪個不需處理，將不被理睬。顯然，中斷方式與掃描方式是不同的。
在中斷方式下，計算性能得到充分利用，緊急的任務也能得到及時處理。但是，假如同時來了幾個都要處理的任務該怎麽辦呢？優先級高的還好辦，低的呢？可能會出現照顧不到之處。所以，中斷方式不大適合於工作現場的日常使用。
但是，PLC在用掃描方式為主的情況下，也不排斥中斷方式。即，大量控製都用掃描方式，個別急需的處理，答應中斷這個掃描運行的程序，轉而往處理它。這樣，可做到所有的控製都能照顧到，個別應急的也能進行處理。
PLC的實際工作過程比這裏講的還要複雜一些，分析其基本原理，也還有一些理論題目。有關職員假如能把上麵介紹的進出變換、物理實現——信息處理、I/O電路——空間、時間關係——掃描方式並輔以中斷方式，作為一種思路加以研究，弄清了它，也就好理解PLC是怎樣往實現控製的，也就好把握住PLC基本原理的要點了。
