電工電子實驗技能正確使用的認識

電工電子實驗技能正確使用的認識：先看等電路圖：首先認識每一個元件符號，了解每一元件的電氣性能、作用。
其次根據電路的功能劃分成不同的單元電路，比如：信號輸入、電壓調整、整流濾波、文雅部分、中頻放大、功率輸出、過流保護、阻抗變換、帶同濾波、正弦震蕩……，
第三分析某一個元件在電路中起到的具體作用，了解元件參數變化對電路性能的影響。
大的方麵可以總結如上三個步驟。
整個的學習分基礎、專業基礎、專業、方向選擇等幾個階段。
基礎要學電工電路，掌握基本的電路原理和定律，掌握電工元器件的電路特性。這裏說的電工的平時說的電工工作不是一回事。有關交流電路以及電容電感等器件特性。專業基礎就是指半導體器件組成的電路的學習，大多分模擬電路、數字電路。這些學習的是單元電路，在各種電路設計中都會使用到模擬信號的處理，也會用到邏輯運算也就是數字電路的部分。
專業一些的課程：高頻電路，單片機原理應用，CPLD/FPGA，……，如果是想設計複雜得空時和信號的處理，還有《信號與係統》，還應掌握編程。
集成電路設計是一個專業方向，如果是使用某些集成電路開發設計機產品，隻要有基礎，參考集成電路的使用手冊就可以了，集成電路的提供商都會給出典型應用電路。
電路板的問題，使用工具軟件，比如：Protel ，就是一項操作。除非是高頻電路，設計線路的時候需要仿真測試，電磁兼容的測試等。一般的線路板設計都很容易掌握。
慢慢學習就會有新聞提出來的，比如：幹擾、電源、散熱、噪音、功耗、可靠性、穩定度、……很多的。

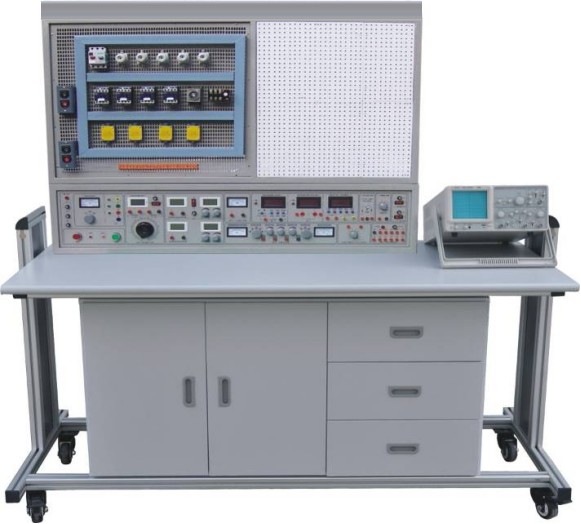

MY-103B 立式電工電子實驗與電工電子技能綜合實訓考核裝置即能完成“電工學”“電工原理”“電子技術”等課程實驗，又能完成“電工技能訓練”“電工實訓”“電力拖動控製線路與技能訓練”“電子技能訓練”等課目的實訓，還可擴展PLC可編程控製、變頻技術等課程實驗實訓。實驗部分在九孔萬能通用實驗板上完成，可完成交直流、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路等實驗項目。電工實訓考核部分在網孔板上完成，接近工業現場，動手能力強，實訓方法靈活，能完成“工具及儀表的使用”“電工基本技能訓練”，“電動機的安裝維護與故障處理”，“電動機基本控製線路的安裝、調試與維修”，“常用生產機械電氣控製線路的故障分析與處理”等實訓考核項目。電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和三十幾類實用新型電路的製作、調試，使學生掌握電子產品的工作調試、掌握焊接和電路組裝工藝技能。裝置適用高等、中等、職校及技校現有實驗室更新換代或新建擴建實驗室的理想產品。
二、立式電工電子實驗與電工、電子技能綜合實訓考核裝置特點
1、即能完成電工、電子實驗又能進行電工、電子實訓考核，大大節省實驗用房，節省管理人員。
2、實驗部分元件盒體透明，直觀性好，盒蓋與盒體采用較科學的壓卡式結構，維修拆裝方便。元件盒在九孔萬能實驗板上任意插接成實驗電路，方法靈活，使學生所學知識靈活運用、快速掌握。
3、實訓部分在網孔板上完成，操作方便、靈活，更換便捷，接近工業現場，易擴展實訓功能或開展新實訓項目。
4、實驗實訓項目豐富，裝置功能齊全。
5、設有電壓型電流型漏電保護器，並有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除後方可再次啟動工作電源。能確保設備和操作者安全。
6、參考標準為一室12台學生台，1台教師台，用戶可根據學生人數酌情增減，教師台即能演示又能分別控製學生台的工作電源。
技術性能:
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1KVA
4、重量：200Kg
功能構成:
1、電源及參數：
1.1輸入電源：三相四線電源，輸入時信號燈亮
1.2電源輸出：總電源開啟後，按下啟動按鈕，三相四線交流電源輸出，有450V交流電壓表指示輸出電壓。有0/1開關單獨控製三相電源的輸出。
1.3可調交直流電源：0～240V連續可調交流電源輸出，有表指示。輸出最大電流2A，同時有0-250V直流電源輸出（配備一台0.5KVA單相調壓器）
1.4雙路恒流穩壓電源：具有過載及短路保護功能，二路輸出電壓都為0-30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流為2A，具有電流值預設功能。電壓穩定度＜10^-2，負載穩定度＜10^-2，紋波電壓＜5mv。
1.5直流穩壓電源：固定+5V，電流0.5A。
1.6低壓交流電源：輸出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V電源，最大電流1.5A。
2、安全保護：設有電壓型和電流型漏電保護器，並有單片機自動控製全程監控裝置過載或短路，自動切斷總電源，故障排除按下複位按鈕後方可再次啟動電源，確保操作者和設備安全。
3、函數信號發生器（正弦波、三角波、矩形波）
3.1頻率範圍：5Hz到550KHz分五個頻段。
3.2 頻率指示：由Hz表直接讀出。
3.3電壓輸出範圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三級衰減：0db，20db，40db，具有連續細調
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調
三角波：5Hz-250KHz＞1V
4、單次脈衝源：每撥一次鈕子開關可輸出一對正負脈衝。
5、計數脈衝：0.5Hz-300KHz，頻率連續可調。
6、音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大器電路擴音，也可作信號尋跡儀器使用。
7、直流數顯毫安表一隻，采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
8、智能型真有效值交流電流表一隻
由單片機主控測試電路構成全數顯和全測程交流電流表一隻，通過鍵控、數顯窗口實現人機對話功能控製模式。能對交流信號（20-20KHz）進行真有效值測量，測量範圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。同時能對數據進行存儲、查詢、修改（共15組，掉電保存）。
9、智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲15組測量數據，供隨時查閱。
