光伏發電設備安裝與調試係統實驗平台

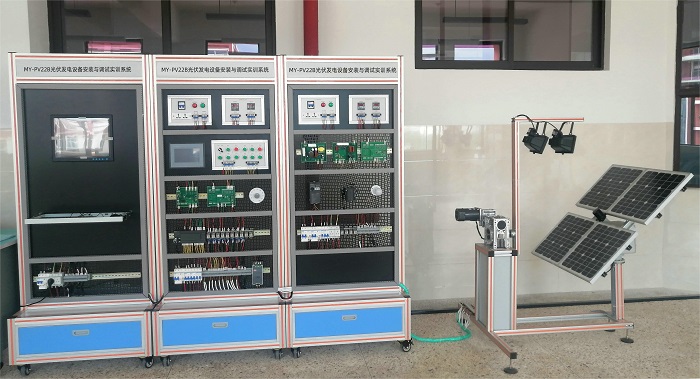

光伏發電設備安裝與調試係統實驗平台-（MY-PV22C）係統組成
光伏發電設備安裝與調試實訓係統有光伏供電裝置、光伏供電係統、逆變與負載係統、監控係統四個部分組成。
光伏發電設備安裝與調試實訓係統采用模塊式結構，各裝置和係統具有獨立的功能，應用靈活，即可組合應用，也可獨立工作運行。

二、技術參數
1、光伏供電裝置
光伏發電設備安裝與調試實訓係統主要由光伏電池組件、投射燈、光線傳感器、光線傳感器控製盒、水平方向和俯仰方向運動機構、擺杆、擺杆減速箱、擺杆支架、單相交流電動機、電容器、直流電動機、接近開關、微動開關、底座支架等設備與器件組成。
光伏供電裝置
設備尺寸：光伏供電裝置1610×1010×1550mm、實訓櫃1000×1000×2000mm；
2、電池組件
(1)功率：20W、誤差：±5%、
(2)輸出電壓：17.2V、
(3)輸出電流：1.17A、
(4)開路電壓：21.4V、
(5)短路電流：1.27A、
(6)工作環境溫度：45℃±2℃、
(7)尺寸：230×230×28mm；
3、光伏供電係統
1）光伏供電係統的組成
光伏供電係統主要由光伏電源控製單元、光伏輸出顯示單元、觸摸屏、光伏供電控製單元、DSP控製單元、接口單元、西門子S7-200PLC、繼電器組、接線排、蓄電池組、可調電阻、斷路器、12V開關電源、網孔架等組成。
2）控製方式
光伏供電控製單元的追日功能有手動控製盒自動控製兩個狀態，可以進行手動或自動運行光伏電池組件雙軸跟蹤、燈狀態、燈運動操作。
3）DSP控製單元和接口單元
蓄電池的充電過程及充電保護由DSP控製單元、接口單元及程序完成，蓄電池的放電保護由DSP控製單元、接口單元及繼電器完成，當蓄電池放電電壓低於規定值，DSP控製單元輸出信號驅動繼電器工作，繼電器常閉觸點斷開，切斷蓄電池的放電回路。
4）蓄電池組
蓄電池組選用4節閥控密封式鉛酸蓄電池，主要參數：
容量：12V 18Ah/20HR
重量：1.9kg
尺寸：345mm×195mm×20mm
含漏電保護斷路器，AC220V 和DC24V狀態指示燈、電源插座；
4、逆變與負載係統
（1）逆變與負載係統的組成
逆變與負載係統主要由逆變電源控製單元、逆變輸出顯示單元、逆變器、逆變器參數檢測模塊、變頻器、三相交流電機、發光管舞台燈光模塊、警示燈、接線排、斷路器、網孔架等組成。
1）逆變電源控製單元
逆變電源控製單元麵板如圖19所示，逆變電源控製單元主要由斷路器、+24V開關電源、AC220V電源插座、指示燈、接線端子DT14和DT15等組成。
 2）逆變輸出顯示單元
逆變輸出顯示單元主要由交流電流表、交流電壓表、接線端子等組成。
3）逆變與負載係統主電路
逆變與負載係統主要由逆變器、交流調速係統、逆變器測試模塊、發光管舞台燈光模塊和警示燈組成。
逆變器的輸入由光伏發電係統或蓄電池提供，逆變器輸出單相220V、50Hz的交流電源。交流調速係統由變頻器和三相交流電動機組成，逆變器的輸出AC220V電源是變頻器的輸入電源，變頻器將單相AC220V變換為三相AC220V供三相交流電動機使用。逆變電源控製單元的AC220V電源由逆變器提供，逆變電源控製單元輸出的DC24V供發光管舞台燈光模塊使用。逆變器測試模塊用於檢測逆變器的死區、基波、SPWM波形。
（2）逆變器
逆變器是將低壓直流電源變換成高壓交流電源的裝置，逆變器的種類很多, 各自的具體工作原理、工作過程不盡相同。本實訓裝置使用的逆變器由DC-DC升壓PWM控製芯片單元、驅動+升壓功率MOS管單元、升壓變壓器、SPWM芯片單元、高壓驅動芯片單元、全橋逆變功率MOS管單元、LC濾波器組成。
（3）逆變與負載係統運行參數
逆變器輸入電壓：DC12V、
輸入電壓範圍：DC9.5V-15.5V、
輸出電壓：AC220V±5%
額定輸出電流：1.4A
輸出頻率：50Hz±0.5Hz
額定功率：300VA
輸出波形：正弦波
波形失真：＜5%
轉換效率：＞85%
實驗模塊：正弦波逆變器原理模塊
5、監控係統
（1）監控係統組成
監控係統主要由一體機、鍵盤、鼠標、接線排、電源插座、通信線、微軟操作係統軟件、力控組態軟件組成。
（2）監控係統功能
1）通信
監控係統與控製器、PLC、儀表進行通信。
2）界麵
監控係統具有主界麵，光伏供電係統界麵，風力供電係統界麵，逆變與負載係統界麵，風光互補能量轉換界麵，分別顯示各自的運行狀態參數。
光伏供電係統界麵設置相應的按鈕，實現光伏電池方陣自動跟蹤。
風力供電係統界麵設置相應的按鈕，實現風力發電機側風偏航控製。
具有光伏發電采集報表和風力發電集報表，記錄光伏輸出電壓、電流，風力發電機的輸出電壓、電流；逆變與負載係統的逆變輸出電壓、電流、功率等數據並打印數據報表。
★(3) 分布式光伏仿真規劃軟件
一、概述：
基於Unity3D軟件，使用C#語言進行開發，采用My Sql作為後台數據庫，通過FTP協議與數據庫進行通信。軟件使用者通過使用光伏、風力、地熱、生物質4種能源設計多能互補方案，完成區域能源的供能結構改造方案設計，並結合區域的氣候數據，模擬區域內實時能耗與供能數據，從而優化出合理的能源結構。
二、用戶管理功能：
1.注冊：支持學生或教師按照學校名稱和手機號碼注冊用戶
2.登錄：支持學生或教師根據手機號碼或用戶名登錄係統。
3.找回密碼：支持學生或教師根據手機號碼找回密碼
4.權限管理：支持主用戶添加或刪除子用戶
5.用戶信息管理：支持用戶信息查看，包括用戶名、學校、真實姓名、學號、上級用戶等
6.異地登錄：同一個賬號24小時內隻能在同一台電腦上登錄，無法在其他電腦上登錄。
三、組件數據庫
1.支持查看市麵上超過15家光伏組件廠商的實際數據
2.涵蓋了至少500種規格型號的光伏組件數據。
3.每種光伏組件的型號常規參數均可查看：價格、功率、組件類型、峰值電壓、開路電壓、最大允許電壓、電壓溫度係數、峰值電流、短路電流、電流溫度係數、光電轉化效率、長度、重量等
四、逆變器數據庫
1.支持查看市麵上超過6家逆變器廠商的實際數據。
2.涵蓋了至少40種規格型號的逆變器數據。
3.每種型號的逆變器常規參數均可查看：價格、最大直流輸入、額定交流輸出、最大效率、歐洲效率、最小電壓、mppt電壓、MPPT數量、最大直流電壓、最大直流電流、尺寸、重量等。
七、其他
1.小工具：
光伏陣列間距計算器：可通過計算器自動計算出最佳傾角下的方陣最佳間距。涵蓋了全國32個城市。可查詢的數據有：經緯度、不同光伏陣列傾角下的日平均輻射、年度總太陽輻射等。同時根據選擇的組件尺寸，根據傾角自動計算出方陣最佳間距。
2.參考計算公示：D=0.707H/tan[arcsin(0.648cosα-0.399sinα）]
★(4)新能源教學係統仿真軟件
*一、軟件概述
1、通過該軟件可以係統性學習太陽能光伏矽材料、電池片、光伏組件、光伏組件附屬材料、光伏應用產品等全部係列光伏知識內容。
2、配備文字與動畫展示並介紹從原材料至成品包括中間環節加工工藝等與使用方法。
3、多媒體係統自帶語音講解，圖、文、聲並茂展示講解、與係統所述文字同步播放，幫助教師對光伏發電課程教案的快速編寫，提高學生對新能源專業知識快速掌握和快速學習。
4、軟件組成
(1)太陽能光伏矽材料講解與展示係統
主要功能
1、可以展示各種太陽能光伏電池使用的矽材料實物；
2、配備文字與動畫展示各種材料的生產工藝與使用方法
3、目錄（約11課時）
①光伏矽產品基本情況介紹
②矽單質性質：包括矽的物理性質、化學性質、矽的分類與應用
③矽化合物性質：包括二氧化矽、一氧化矽、矽的鹵化物、三氯氫矽、矽烷等
④矽的生長原理及定型
⑤矽的提純方法：包括化學提純與物理提純方法
⑥多晶矽的製備及其缺陷和雜質：包括冶金矽級製備、高純多晶矽製備、鑄造多晶矽製備
⑦單晶矽的製備及其缺陷和雜質：包括單晶矽生長、單晶矽的雜質與缺陷
⑧單晶矽與多晶矽加工方法
⑨矽薄膜材料：包括非晶矽薄膜材料、多晶矽薄膜材料
⑩矽材料的測試與分析方法：包括導電型號測量、電阻率測量、少子壽命測量、霍
⑪係數的測定、遷移率的測量、化學性能分析、晶體結構分析等
⑫矽材料測試與分析依據標準（GB標準、UL標準、IEC標準、SEMI標準）
(2)太陽能光伏電池片講解與展示係統
主要功能
1、可以展示各種太陽能光伏電池片；
2、配備文字與動畫展示各種電池片的生產工藝與使用方法
3、目錄（約9課時）
①太陽能電池片基本情況介紹
②太陽能電池片基本結構分析
③太陽能電池片分類
④晶體矽太陽能電池片生產工藝：包括生產方法與生產設備介紹
⑤晶體矽太陽能電池片生產主要原材料
⑥太陽能電池片測試技術與方法：包括測試方法與測試設備介紹
⑦太陽能電池片測試依據標準
(3)太陽能光伏組件講解與展示係統
1、可以展示各種太陽能光伏光伏組件；
2、配備文字與動畫展示各種光伏組件的生產工藝與使用方法
3、目錄（約10課時）
①太陽能電池組件基本介紹
②太陽能電池組件的分類及各種組件的優缺點
③太陽能電池組件的生產工藝介紹及相關設備
④太陽電池組件的評定標準
⑤太陽能電池組件的測試方法與測試設備
⑥太陽能電池組件的發展方向
(4)太陽能光伏組件附屬材料講解與展示係統
主要功能
1、可以展示各種太陽能光伏光伏組件附屬材料；
2、配備文字與動畫展示各種光伏組件附屬材料的生產工藝與使用方法
3、目錄（約7課時）
①太陽能組件附屬設施情況介紹
②太陽能組件對鋼化玻璃的具體要求
③太陽能組件對支架鋁型材的具體要求
④太陽能組件對EVA封膠的具體要求
⑤太陽能組件對TPT背板的具體要求
⑥太陽能組件附屬設施檢測方法
⑦太陽能組件附屬設施測試標準
*二、展示與講解內容目錄（圖、文、聲並茂）
2.1太陽能光伏應用產品講解與展示係統（約5課時）
2.1.1太陽能發電係統：
2.1.2家用太陽能發電機直流係統多媒體電視機
2.1.3太陽能便攜電源：
2.1.4太陽能殺蟲燈
2.1.5太陽能警示燈
2.1.6太陽能野營燈
2.2太陽能光伏發電基本原理
2.3太陽能光伏發電係統組成部分介紹
2.4太陽能光伏發電係統設計方法
2.5太陽能光伏電站施工建設方法
2.5.1、項目前期考察
2.5.2、項目建設前期資料及批複文件
第一階段：可研階段
第二階段：獲得省級/市級相關部門的批複文件
第三階段：獲得開工許可
2.5.3、項目施工圖設計
2.5.4、項目實施建設
2.5.5、帶電前的必備條件
2.6太陽能光伏並網電站介紹
2.6.1、光伏並網電站簡要描述
2.6.2、光伏並網電站設備組成
2.6.2、光伏並網電站設備功能
2.7家用型太陽能電站建設方案
2.7.1、項目概述
2.7.2、方案設計（附詳細方案設計）
（一）用戶負載信息
（二）係統方案設計
（三）效益計算：
2.8逆變器基本原理介紹
2.9控製器基本原理介紹
三、主要實驗實訓內容
1)離網型光伏發電係統規劃；
2)根據功率要求，光伏電池組件的選擇、安裝和連接；
3)基於MCU的光伏電池組件最大功率跟蹤程序設計；
4)蓄電池容量匹配計算與選型；
5)蓄電池充放電參數設置、保護參數設置；
6)逆變器參數設置；
7)監控係統組態及操作；
8)光伏供電係統的調試；
9)電能質量的監測、調試和分析。

---
