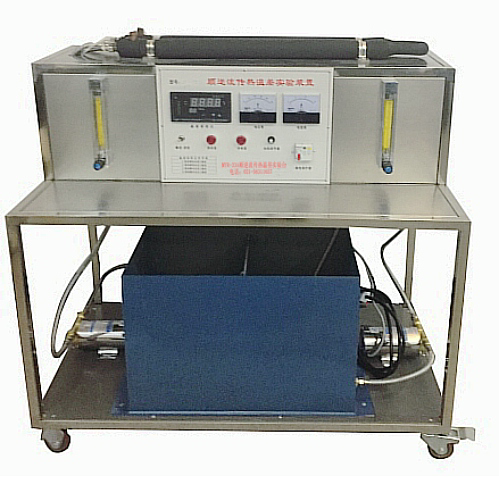

順逆流傳熱溫差實訓台

MYR-33A 順逆流傳熱溫差實訓台-介紹

一、實驗目的：
1、熟悉套管換熱器性能的測試方法；
2、了解套管換熱器的結構特點及特性；
3、進行套管式換熱器為熱—冷水換熱時，順、逆流傳熱溫差的測試。
三、技術參數：
1、電壓380V，功率5KW
2、流量計：16－160L/h  2套
3、水泵：功率150W，揚程15米，流量1m3/h
4、溫度測量：測量係統配置有智能溫度控製儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
5、套管換熱器：紫銅套管
6、外形尺寸：1100×550×1300mm，外形為不鏽鋼可移動支架，帶雙刹車輪。
三、主要配置：
1、電熱鍋爐
2、套管換熱器
3、冷、熱水箱
4、流量測試設備
5、溫度測試係統
6、不鏽鋼實驗台。

---
