製冷熱泵循環實訓台

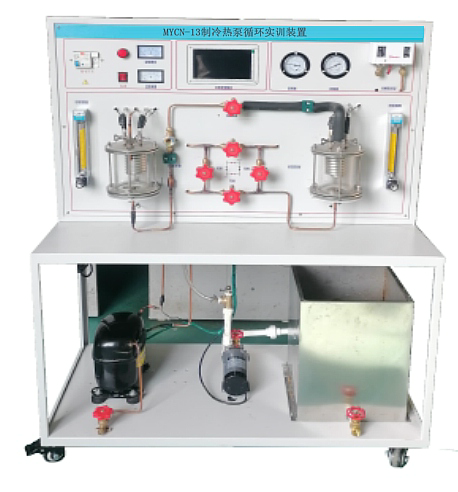

一、MYCN-13 製冷熱泵循環實訓台-概述：
該實驗裝置適用於製冷、空氣調節、食品冷凍、家電等專業的教學。係統中的壓縮機、蒸發器、冷凝器采用透明耐壓玻璃作殼體，可直接觀察到製冷劑的蒸發和冷凝現象，並通過進出水溫的變化可觀測製冷效果。
*原理：利用演示製冷劑在玻璃蒸發器中蒸發液化過程，和製冷劑在冷凝器中的汽化過程.同時玻璃管中的蛇形管熱器中的流動水在水泵的壓力作用下的換熱過程。

二、技術性能
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.3kW
4、製冷劑：R22
5、製冷量：0.2kW
6、重  量：100kg
7、外形尺寸：1000×700×1300mm
8、數據顯示屏：7寸
三、主要配置：
  實驗裝置由製冷係統、溫度測試、流量測量以及控製係統等組成。；可以測定吸氣壓力、排氣壓力、壓力、吸氣溫度、排氣溫度、入口溫度、室內環境溫度
  1、控製屏 采用工業鋁合型材結構底架，麵板為雙層彩色噴塑結構，造型新穎；麵板上布置製冷係統，可 直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板；底部裝有四個帶刹車的萬向輪， 便於移動和固定。
  2、交流控製單元 單相三線220V交流電源供電，經漏電流保護器控製總電源，動作電流30mA
  3、製冷係統 100W壓縮機、石英玻璃冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和石英玻璃蒸發器；製冷劑：600A，循環水量：流量0.3噸，揚程9米，流量計：4-90L/h；
  4、水箱：49×35×30cm；
*5、 石英玻璃冷凝器、可觀察製冷工質在玻璃冷凝器中的冷凝過程，及壓縮機的工作現象。
*7、 石英玻璃蒸發器、可觀察製冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的工作現象。
8、7寸智能實驗/實訓組合模塊
1）智能實訓係統由多個模塊搭配組成，根據功能要求，通過連接線自由組合。模塊1：溫度測量功能、模塊2：故障設定模塊功能、模塊3：溫度、溫度控製模塊：模塊4：加熱/濕度溫度控製、模塊5：智能流量控製調節功能組成。
2）溫/濕度模塊，通過標準通信協議與5寸觸摸屏顯示屏通信，上可測量12路溫度、12路溫度過通過在線名稱修改，如壓縮機排氣溫度、壓縮機吸氣溫度、冷凝器溫度、蒸發器進溫度等。
3）溫度測量儀表功能：通過10K傳感器，可在線可測量12路溫度。
4））濕度度測量儀表功能：通過變換濕度傳感器，可測量12路空間中濕度功能。
5）模塊5：智能流量控製調節（選配）可以自動調節製冷劑流量，數據調節
四、製冷/空調係統操作軟件：
是為學習、實驗、實訓、而設計的製冷教學、管理、應用軟件，軟件支持在線選型，輕鬆的進行各種組件製冷量、特性、製冷劑的計算，還可以詳細的分析計算出各係統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的製冷係實訓應用軟件，軟件可有效計算分析製冷係統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行製冷係統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數並進行計算，還可以繪圖。
主要功能
1）製冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，製冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）係統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的製冷係統使用方法，支持在PC上模擬製冷的效果，可以製作壓焓圖，可以測試製冷係統是否可以正常運行，非常廣泛應用於高校學習、實訓。
7）軟件把可數據獲得應用製冷管道管徑選型、製冷劑物性組件、計算製冷劑物性、計算製冷劑管道壓降。您就相當於有了個助手和顧問，可以計算所有製冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環製冷模型和計算製冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步製冷機械加工模數。第4步中也可計算製冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得製冷狀態圖：為所有製冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定製冷循環，單級循環和多級循環均可以實現，不僅有各種製冷劑的物性參數表。如進入5號壓縮參數設定界麵，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能係數、質量流率，配管尺寸等參數
12）壓焓圖，PC係統模擬計算運行條件與已知組件的係統評估操作，係統效率和建議，評價降低能耗。
五、實訓功能：
1、冷循環/熱泵演示，可觀察製冷工質在玻璃蒸發器/冷凝過程,
2、可演示多種實驗現象：熱泵循環，製冷循環
3、可演示製冷係統的常見故障
4、認知製冷係統中多節流閥作用和結構樣式
5、研究製冷係統中的製冷劑回流熱泵原理。
6、學會使用軟件輔助計算，輕鬆的製冷劑性能的計算（物熱力學與熱物理據運行據數據，製冷劑的比較）、組件計算 、組件效率的計算。
7、學會使用軟件計算各種製冷循環中，係統中組件參數以及性能係數、質量流率，配管尺寸等參數

---
