製冷水循環演示設備

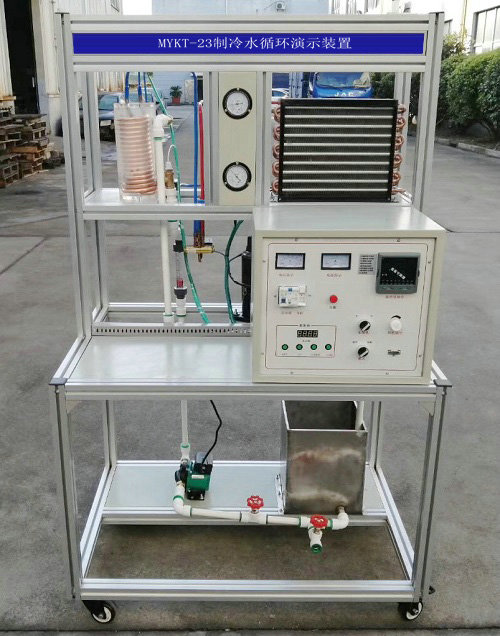

MYKT-23 製冷水循環演示設備-概述：
1、本裝置適用於製冷、空氣調節、食品冷凍、家電等專業的教學。係統由壓縮機、蒸發器、冷凝器組成，蒸發器采用透明耐壓玻璃作殼體，可直接觀察到製冷劑的蒸發和冷凝現象，並通過進出水溫的變化可觀測製冷效果。
2、本裝置由一套風冷機組、一套冷水係統組成，通過實驗，可撐握風冷冷水係統的工作方式、組成特性和係統工況。

二、主要配置：
實驗裝置由製冷係統、溫度測試、流量測量以及控製係統等組成。；可以測定吸氣壓力、排氣壓力、壓力、吸氣溫度、排氣溫度、入口溫度、室內環境溫度
1、控製屏 采用不鏽鋼結構底架，麵板為雙層彩色噴塑結構，造型新穎，可 直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板；底部裝有四個帶刹車的萬向輪， 便於移動和固定。
2、交流控製單元 單相三線220V交流電源供電，經漏電流保護器控製總電源，動作電流30mA
3、製冷係統 125W壓縮機、風冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和石英玻璃冷水蒸發器；製冷劑：600A，循環水量：流量1噸，揚程9米，流量計：4-90L/h；
4、水箱：49×35×30cm；
5、外形尺寸：1000×700×1500mm 工作電壓：220V 功率：500W
6、冷凝器、係統為風冷式冷凝器，與工業製冷冷凝器一致，
7、水冷蒸發器、可觀察製冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的工作現象。
三、實訓功能：
1、進行製冷循環過程演示，可觀察製冷工質的蒸發、
2、可演示製冷係統的常見故障
3、可演示水係統的循環原理
4、手動膨脹閥的使用
5、演示風機冷機組的工作工況

---
