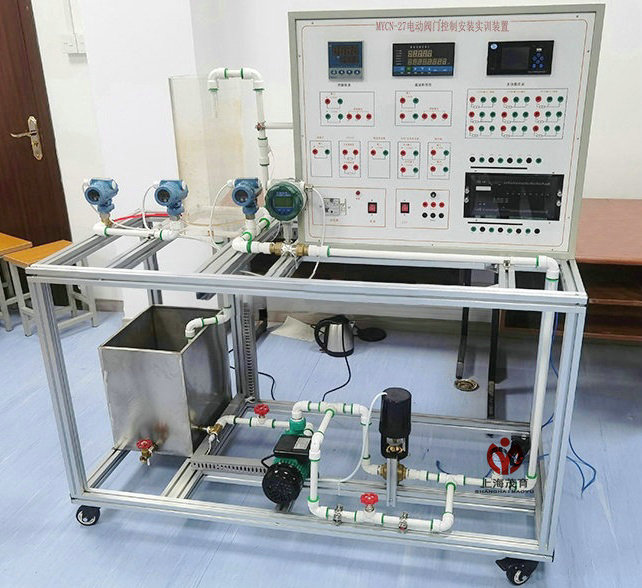

電動閥門控製安裝實訓台

一、MYCN-27 電動閥門控製安裝實訓台-構成：

1、位式調節
由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控製儀、無紙記錄儀、上下水箱等組成。
上水箱中的水位由水位傳感器檢測信號，並把信號轉換成4-20 mmA的標準信號送至分線器 ，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入控製儀，與給定值比較以控製水位。給定值及控製回差等參數由位式調節控製儀設置。
2、PID調節
由水泵、壓力調解閥、電動調節閥、水位傳感器、分線器、DDC控製調節控製儀、上下水箱等組成。
上水箱中的水位由水位傳感器檢測信號，並把信號轉換成4-20 mmA的標準信號送至分線器 ，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入PID控製儀，與給定值比較以控製水位。。給定值及控製參數由PID調節控製儀參數設置，其中P、I、D參數可以手動設置，也可以由控製儀進行自整定。其設置方法及操作方式調節控製儀使用說明書。
實驗操作步驟：
把下水箱的水充滿；
接通電源；
啟動水泵，檢查係統不得漏水；
設置給定參數，本設備要小於一米,一般設置0.6米左右（600mm左右）；
調節模擬輸出排水量；
調節供水壓力；
等控製穩定後讀取儀表顯示的相關各個參數及液位計的數值，紀錄於事先設計的記錄表格中；
二、技術參數
1、儲存罐：30L
2、離心泵功耗：250W、大流量：150L/min、速度：2800min-
3、壓力傳感器：0...100mbar
4、控製閥DN20：4,0m³/4-20MA
5、外形尺寸：長寬高：1000x700x1750mm
6、重量：約124Kg
三、實用性強：控製器采用市場上廣泛應用的DDC控製器及相關繼電器、控製開關、指示燈、標準通信接口可編程控製器，上位機軟件實時顯示係統運行狀態及數據。
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控製器、接觸器、熱保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖及DDC主機單元
DDC7501 主機參數：
1).電壓+24V
2).AI模擬量輸入輸出點：12個
3).AO模擬量輸出輸出點：5個
4).DI數字量輸入點：8個
5).DO數字量輸入點：8個

---
