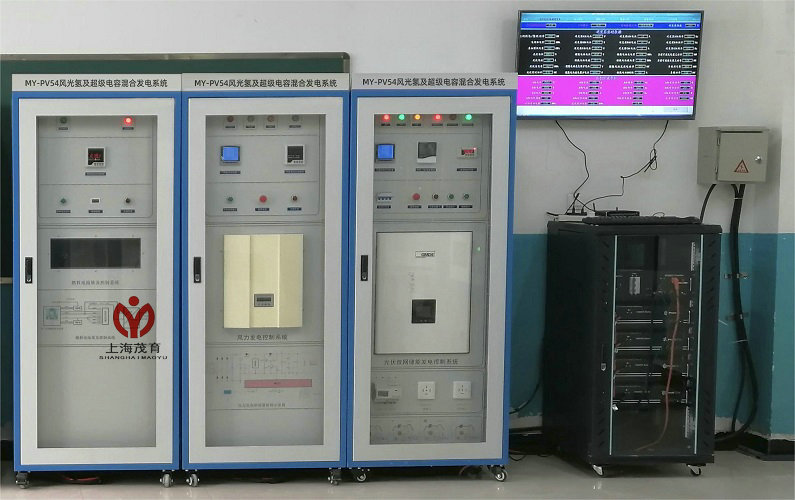

風光氫及超級電容混合發電係統

一、MY-PV54 風光氫及超級電容混合發電係統-項目概述：
風光氫及超級電容混合發電係統為科研創新理念與實驗、實訓型相結合的集風力發電，光伏發電、製氫係統、氫燃料電池發電、數據采集等多元化“風、光、氫混合型新能源實驗實訓係統”。
風光氫及超級電容混合發電係統由風力發電機組、太陽能電池組、風力及光伏控製係統、氫燃料電池發電係統、製氫係統、儲氫係統、主控係統組成的微網發電係統。其工作原理是風力、光伏發電係統發電，並由電池儲能，DC/AC逆變成交流電，驅動電解水設備製氫。氫氣通過儲氫係統儲存，並驅動燃料電池電堆發電。
此外，DC/AC模塊自帶旁路功能，旁路端直接與市電連接，實現市電和逆變間的自動切換，在蓄電池所儲電能不夠用時，自動切換至市電供電，確保持續製氫功能正常運行。在本方案設計中主要體現在氫燃料電池係統、製氫係統、儲氫係統的部分。

1.2功能特點
①整套係統的各個模塊預留了CANRS485RS232USBTCPIP通訊接口，可以通過該通訊接口對係統中各個模塊進行監控，便於未來項目開發使用。
②係統實驗平台集成了室內溫/濕度儀，風速測量、光照度測量係統，讓使用者操作起來更直觀；
③係統DC-AC並網同步電源，采用高頻脈衝調製技術，具有小體積、高效率及高功率因數輸出；
④係統麵板上采用直觀的數字表和液晶顯示，讓用戶了解當前係統工作狀態；
⑤係統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能；
⑥實訓係統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無汙染；
⑦係統增加市電與風光互補發電切換模塊，讓實驗更具操作性；
⑧增加分布式供電原理與實驗電路，讓學生增加對新知識的理解；
⑨增設直流母線單元，方便係統各模塊之間連接及實驗；
⑩獨立的後備膠體蓄電池及充放電管理單元；
⑪燃料電池運行過程中，隻排除水和熱量，不會產生任何有害物質及噪音；
⑫燃料電池較之傳統電源方案，其運行安全可靠、壽命長，維護簡單，降低了維護成本。
二、方案參數概述
2.1風力發電係統的組成
風力發電機是利用風力帶動風車葉片旋轉、轉換為機械功，機械功帶動發電機轉子旋轉，最終輸出交流電的電力設備，是風力發電係統中的核心部件。
風力發電係統由一台5KW垂直軸風力發電機組、尾翼、葉片、風機控製器塔架等組成。
廣義地說，風能也是太陽能，所以也可以說風力發電機，是一種以太陽為熱源，以大氣為工作介質的熱能利用發電機。
風力發電機參數：

額定功率	5KW
最大功率	6KW
額定電壓	48V
啟動風速	2.5m/s
額定風速	18m/s
最大風速	45m/s
風機淨重	185kg
風輪直徑	2.0M
塔架高度	9M
葉片高度	3.6M
葉片數量	3片
葉片材質	鋁合金
發電機	三相交流永磁同步發電機
塔架類型	獨立塔架
保護	風機自我轉數保護/電磁製動
工作溫度	-40℃-80℃

安裝場地選擇
選擇土質堅實的平地作為安裝場地，安裝風力發電機的組位置應該至少遠離房屋及人員活動場所50米，務必在選定安裝場地時考慮到風葉的光影影響及風力發電機組運行時產生的噪音影響（正常工作時噪音約為65dbA）。同時避免周圍有高大的樹木、建築物等影響風速風向的障礙物。
禁止安裝在鬆軟的沙地、高低不平的場地、有下陷或塌方可能的場地、窪地及其他容易受氣候影響而發生地質變化的場地。同時需要考慮從風力發電機的電機部分到您的蓄電池組的距離，距離越短，所用傳輸電纜越短，因而傳輸過程中的耗能也越少，如果必須得有較長的距離,則盡量選用粗些的標準電纜。
風力發電控製器
專為風力發電機控製和蓄電池充電而設計， 能有效提升風力發電的效能。風能充電控製器，能有效防止風速過快時的失控，和發生強風時對風力發電機所產生的危險。
風力發電控製器是對風力發電機所發的電能進行調節和控製，一方麵把調整後的能量送往直流負載或交流負載，另一方麵把多餘的能量按蓄電池的特性曲線對蓄電池組進行充電，當所發的電不能滿足負載需要時，控製器又把蓄電池的電能送往負載。蓄電池充滿電後，控製器要控製蓄電池不被過充。當蓄電池所儲存的電能放完時，控製器要控製蓄電池不被過放電，保護蓄電池。
控製器采用PWM無級卸載方式控製風機對蓄電池進行智能充電。在風力發電機所發出的電能超過蓄電池存儲量時，控製係統必須將多餘的能量消耗掉。在正常卸載情況下，可確保蓄電池電壓始終穩定在浮充電壓點，而隻是將多餘的電能釋放到卸荷器上。從而更好保證了的蓄電池充電特性，使得電能得到充分利用。
風力發電控製器參數：

工作電壓：	48VDC
充電功率：	5000W
風機功率：	5000W
充電方式：	PWM脈寬調製
充電最大電流	116A
過放保護電壓	41.5V
過放恢複電壓	52.2V
輸出保護電壓	59V
卸載開始電壓（出廠值）	60.5V
卸載開始電流（出廠值）	86A

2.2光伏發電係統
10KW太陽能電池組件分為兩部分，其中一個5KW采用標準鋼結構件固定在C型定做鋼件上，呈40度正麵朝向正南方，整體支架係統放置在在麵或者屋頂；另一個5KW采用雙軸自動跟蹤，經電纜輸送至室內實驗設備，可實現分布式屋頂發電相關實驗，所發電能與風力發電相結合，經DC-AC逆變成正弦波220V交流電，可供製氫係統使用、多餘電能經儲能逆變器送入電網。
所有係統的設計、安裝與實際工程一樣，可在老師的指導下做為學生練習拆卸、組裝實習樣機來用。
太陽能光電池組
太陽能電池組是本實訓台的核心組成部分亦是光伏發電係統不可或缺的核心部件，是將光能轉換為電能並通過光伏控製係統儲存在儲能電池當中做為直流總線電源供給DC-AC並網同步電源。
太陽能電池組為多晶矽或單晶矽，是由高效晶體矽太陽能電池片、超白布紋鋼化玻璃、EVA、透明TPT背板以及鋁合金邊框組成。
其規格如下：
單晶矽太陽能電池規格

組件尺寸(L*W*H)	1650*992*35mm
最佳功率	260W
最佳工作電壓	32.05±0.5V
最佳工作電流	8.72±0.10A
短路電流	8.85±0.10A
開路電壓	42±0.5V

1、抗鹽霧和氨腐蝕等國際測試；
2、可承受風壓2400Pa,雪壓7200Pa；
3、優秀的弱光環境發電性能，陰天也能發電；
4、輸出功率年衰減率小於0.7%，第25年不低於組件初始功率的80.70%
1.組件型號：BY260P-29b  多晶
2.最大功率（W）：260
3.開路電壓（V）：35.9
4.短路電流（A）：7.27
5.最大功率點的工作電壓（V）：28.1
6.最大功率點的工作電流（Ａ）：6.7
7.轉化效率：17.12%
8.開路電壓溫度係數：-0.292%/K
9.短路電流溫度係數：+0.045%/K
10.功率溫度係統：-0.408%/K
11.最大係統電壓（V）：1000
12.組件尺寸（長×寬×高）：1640×992×40mm
13.重量：19.1kg
14.框架：陽極氧化鋁
15.玻璃：白色鋼化安全玻璃3.2mm
16.電池片封裝：EVA
17.背板：複合薄膜
18.太陽能電池片：6×10片多晶矽太陽能電池片（156mm×156mm）
19.接線盒
1)6個旁路二極管
2)絕緣材料：PPO
3)防水等級：IP65
Ø連接器
1)常規額定電流：30A
2)耐電壓：DC1000V
3)接觸電阻：<2mΩ
4)絕緣電阻：＞500MΩ
5)適用單芯電纜截麵：2.5-6mm2
6)電纜外徑範圍：Φ5mm～Φ 7mm
7)環境溫度：-40℃～+ 105℃
8)防護等級：IP67
9)安全等級：Ⅱ
10)殼體：PC料，黑色
11)接觸件：紫銅CN，鍍錫SN
12)接線方式：壓接  MC4
20.電纜
1)長度：450mm,
2)規格：1×4mm²
3)顏色：紅、黑
Ø溫度範圍係數：-40°C to+85°C
Ø抗冰雹係數：最大直徑25mm,撞擊速度23m/s(51.2mph)
Ø最大表麵負荷：7200pa
5KW光伏儲能逆變器介紹
產品主電路采用雙向PWM逆變電路及相應的控製電路、保護和監控電路。直流側由緩衝電阻、防反二極管和直流接觸器組成了直流側緩衝電路，當初始連接各種電池時對直流母線電容進行緩衝。主電路電源可有交直兩用供電，以使係統在電池或電網有電時都可以工作。
產品特點：
1）技術領先，全麵滿足電網或負荷的接入與控製要求
①具有並網充放電、獨立逆變功能，適合各種應用場合
②具有並網和離網並聯功能，良好的擴容性
③可與多種蓄電池接口，具有多種充放電工作模式
④可以實時接受係統調度指令和BMS指令，通訊方式有RS485、CAN、以太網
⑤無功功率可調，功率因數範圍超前0.9至滯後0.9
⑥直流電壓範圍，支持低壓48V蓄電池輸入
⑦110%額定輸出功率可實現長時間運行
2）高效節能，更集成，更好的客戶體驗
①正麵維護，可靠牆安裝，安裝維護更方便，降低維護成本
②防護等級為IP21，具有防滴水功能，具備防凝露功能
③高效PWM調製算法，降低開關損耗
3）更多優點
①雙電源冗餘供電方案提升係統可靠性
②完善的保護及故障告警係統，更加安全可靠
③采用動態圖形液晶界麵，提供友好的操作體驗
④-25℃~+55℃可連續滿功率運行
⑤適應高海拔惡劣環境，可長期連續、可靠運行
⑥支持離網主動運行功能
⑦適合共直流母線係統和共交流母線係統

直流側
最大直流功率	5KW
最大直流電壓	580V
工作電壓範圍	125~550V
最低直流電壓	125V
最大直流電流	11A
交流側
額定功率	5KW
最大交流側功率	5.5kVA（長時間運行）
最大交流電流	20A
最大總諧波失真	<3%(額定功率時)
額定電網電壓	220V
允許電網電壓範圍	180~265V
額定電網頻率	50/60Hz
允許電網頻率範圍	47~52Hz/57~62Hz
額定功率下的功率因數	>0.99
隔離變壓器	具備
直流電流分量	<0.5%額定輸出電流
功率因數可調範圍	0.9（超前）~0.9（滯後）
獨立逆變電壓範圍	230V
獨立逆變輸出電壓失真度	<3%（線性負載）
帶不平衡負載能力	100%
獨立逆變電壓過渡變動範圍	10％以內（電阻負載0%⇔100%）
獨立逆變峰值係數(CF)	3:1
效率
最大效率	97.6%
保護
直流側斷路設備	斷路器
直流過壓保護	具備
極性反接保護	具備
絕緣阻抗偵測	具備
交流過壓保護	具備
孤島保護	具備
模塊溫度保護	具備
常規數據
體積（寬 / 高 / 厚）	516 × 440 × 184 mm
重量	30kg
運行溫度範圍	-25~+60℃
停機自耗電	<5W
冷卻方式	自然對流
防護等級	IP65
相對濕度 （無冷凝）	0~95%，無冷凝
最高海拔	2000m
顯示屏	LED&APP
BMS通訊方式	USB2.0、Wifi

4)電網供電時，儲能逆變器並網工作在恒壓模式，維持蓄電池SOC在一定水平，光伏逆變器並網發電
5)微網供電時，儲能逆變器工作在獨立逆變模式建網，光伏逆變器並網工作，光伏發電大於負載時，光伏優先供負載供電，剩餘電力給電池充電；光伏發電小於負載時，儲能和光伏共同為負載供電。
6)可選擇電網優先或微網優先，根據選擇的模式進行供電邏輯切換
7)觸摸屏控製啟動、停止和參數設置
b. 電網（或柴油機）、微網切換功能
8)電網供電時，當電池組SOC超過設定值時，儲能逆變器和光伏逆變器不工作；當電池組SOC不足時，儲能逆變器獨立逆變建網，光伏逆變器並網工作，給電池組充電。
9)微網供電時，儲能逆變器工作在獨立逆變模式建網，光伏逆變器並網工作，光伏發電大於負載時，光伏優先供負載供電，剩餘電力給電池充電；光伏發電小於負載時，儲能和光伏共同為負載供電。
10)可選擇電網優先或微網優先，根據選擇的模式進行供電邏輯切換
11)觸摸屏控製啟動、停止和參數設置
儲能蓄電池
蓄電池的作用主要是儲存能量，在晚上或多雲等氣候情況下，光伏陣列不能提供足夠的能量時，蓄電池供給負載，保證係統的正常運行。
采用磷酸鐵鋰電池，安全性高適合長期充放電循環模塊化設計，電壓、容量按需配置。
係統由1個主控模塊和多個電池模塊組成，通過 48V電池模塊串聯組成不同電壓等級係統，通過多個機櫃並聯，可以在同一個電壓平台上擴展容量定製化電池管理係統（BMS） ，實時進行數據采集、狀態監控及控製，保證係統安全可靠運行。
規格參數：

類別	基本參數	高壓直流儲能係統
標稱參數	標稱電壓（V）	48*N
	標稱容量（AH）	50
結構參數	電池模塊尺寸	440*410*89（W*D*H）
	電池模塊重量（KG）	24
	主控模塊尺寸（MM）	440*350*132（W*D*H）
	主控模塊重量（KG）	6
電氣參數	放電電壓（V)	（54-45）*N
	充電電壓（V)	（52.5-54）*N
	額定放電電流（A)	25
	額定充電電流（A)	25

2.3 氫燃料電池發電係統
燃料電池采用空冷自增濕的PEMFC電池，減少了水泵、水箱、增濕器、增壓泵等附屬設備，使電堆控製更簡潔、可靠。燃料電池係統除了核心部分質子交換膜燃料電池堆外，還需要一些輔助器件發電係統才能正常工作。總的來說，一個完整的燃料電池係統大致上由燃料電池發電係統和控製係統兩大部分組成，如圖2所示。其中，燃料電池發電係統主要由質子交換膜燃料電池堆、氫氣供應單元、氧氣或空氣供應單元、DC/DC四部分組成。而控製單元部分屬於控製係統。
燃料電池發電係統組成示意圖
燃料電池發電係統組成
1、燃料電池堆：
氫氣和氧氣在其內部發生電化學反應並釋放電能，是整個係統的核心。
2、氫氣供應單元（H2）
本係統指由製氫設備，儲氫係統及供氫管路組成。製氫設備製氫，並由儲氫係統通過管路向燃料電池堆提供特定壓力的氫氣。
3、空氣供應單元：
不間斷地向燃料電池提供電化學反應所需的氧氣，以確保質子交換膜燃料電池實現連續穩定的運行發電。
4、DC/DC：
氫燃料電池所產生的電能為直流電，其輸出電壓不僅受內阻影響而且隨著負載的變化而改變。因此，為保證供電性能的穩定，在燃料電池係統輸出端，須配置功率變換單元DC/DC，主要保證負載連續變化時，將輸出電壓穩定在合適的範圍。
5、控製單元：
控製單元是燃料電池發電係統的核心，用來接收數據采集係統采集的數據，並對它們進行分析，根據分析的結果來控製執行機構完成相應的動作。空冷自增濕燃料電池發電係統的控製單元通過控製係統、風扇、電磁閥即可保證燃料電池正常工作。
燃料電池係統工作示意圖

類型	基於PASH技術的空冷自增濕燃料電池
性能	額定功率	2500W*
	額定電壓	48V
	額定電流	52.5A
	電壓範圍	36-58V
	燃料效率	≥50％
燃料	氫氣純度	≥99.95％
	氫氣工作壓力	0.5-0.6Bar
	氫氣消耗量	13.1L/min(額定功率)
氧化劑/冷卻劑	空氣
	空氣壓力	常壓
物流特性	質量	6600g
	係統體積（長寬高）	850mm×900mm×860mm
工作條件	環境溫度	-5℃—40℃
	環境濕度（RH）	10％－95％

注：帶*的數據是在15℃-30℃的環境溫度範圍和30 - 90%的環境濕度範圍內取得的。
3.6製氫係統
製氫係統的原理
工業軟水經純水裝置製取純水，並送入原料水箱，經補水泵輸入堿液係統，補充被電解消耗的水。電解槽中的水，在直流電的作用下被分解成H2與O2，並與循環電解液一起分別進入框架中的氫、氧分離洗滌器後進行氣液分離、洗滌、冷卻。分離後的電解液與補充的純水混合後，經堿液冷卻器、堿液循環泵、過濾器送回電解槽循環，電解。調節堿液冷卻器冷卻水流量，控製回流堿液的溫度，來控製電解槽的工作溫度，使係統安全運行。分離後的氫氣由調節閥控製輸出，送入氫氣儲罐，再經緩衝減壓後，供用戶使用。
本項目中采用的製氫係統其具體規格如下：

氫氣產量	800L/h（1atm）
氫氣純度	≥99.8%
氧氣純度	≥99.3%
工作壓力	0.8MPa
直流電耗	＜5KWh/m3

製氫係統設備規格
注：係統接入具備AC/DC模塊，具備AC交流接入能力。
高純氫氣發生器
①輸出流量 0～1000ml
②功率 510W
③輸出壓力 0～1.1 MPa
④電源電壓
⑤交流220V±10%； 50Hz±5%
⑥工作條件
⑦溫度：5～42℃
⑧相對濕度：≤85%；
2.4 超級電容及控製係統
此超級電容係統以48V165F模組為基礎單元，采用3串的連接方式配組，配備有iCMS管理係統。係統由超級電容模組、BMS管理係統、5KW雙向DC-DC模塊、信息顯示終端組成。
1）48V165F模組參數
1、容量：165F(0～20%)；
2、額定工作電壓：48V；
3、等效直流內阻（25℃）：不大於5mΩ；
4、最大持續電流(ΔC=40℃)：150A；
5、漏電流：不大於5.2mA(25℃，72小時後)；
6、最大存儲能量：52.8Wh；
7、工作溫度：-40℃~+65℃
8、儲存溫度：-40℃~+70℃
2）整體係統主要技術性能
1、總電容量：55F(0～20%)；
2、電壓範圍：120V-135V;
3、最大持續電流(ΔT=40℃)：150A；
4、瞬時電流(1s內)：2000A
5、等效直流內阻：不大於18mΩ；
6、通訊：采用MODBUS_RS485；
7、CMS功能：檢測單個模組電壓、整體電壓、單個模組溫度、工作電流，並通過協議上傳及接受上位機命令；實現過壓報警、過溫報警、過流報警；係統過壓、過溫、過流達到設定值時，管理係統可控製係統斷開，實現對係統的保護。
3）超級電容使用環境及要求
1、環境溫度:-10℃至45℃；
2、最大濕度：90%(無凝露)；
3、防潮/防塵：符合SAE J2380技術規範；
4、使用海拔高度：0～4000。
4）信息顯示終端
通過該信息終端與BMS係統、雙向DC-DC係統的結合，可以快速、方便的開發各種用於現場采集、數據處理和控製的設備。具有可顯示、可配置係統的各種參數以及通過對設備間數據采集的同時實現對超級電容係統的有效管理。
5）雙向DC-DC電源模塊
雙向DC-DC變換器(Bi-directional DC/DC Converter, BDC)是能夠根據能量的需要調節能量雙向傳輸、是可雙象限運行的直流-直流變換器。該變換器能夠根據實際需要調節能量的流動方向，在功能上相當於兩個單向直流-直流變換器。
一、雙向DCDC變換器的工作模式

		作用在高壓側	作用在低壓側
工作 模式 類別	恒流輸出	高壓側恒流輸出	低壓側恒流輸出
	恒流輸入	高壓側恒流輸入	低壓側恒流輸入
	恒壓	高壓側恒壓	低壓側恒壓
	MPPT輸入	高壓側MPPT輸入	低壓側MPPT輸入
	總線壓控電流源	高壓側壓控電流源	低壓側壓控電流源

二、性能特點
①全數字化，各種參數及信號全部數字化處理，由數字處理器智能靈活地管理。性能和可控性均遠優於普通的模擬式雙向DC-DC變換器。
②模塊化設計，單模塊額定輸出功率5KW，可多台雙向DC-DC變換器並聯運行。
③雙向變換都采用零電壓變換軟開關控製，使得轉換效率達到95%以上。
④能工作於恒流、恒壓、MPPT和壓控電流源等多種工作模式，並可在線快速頻繁地切換工作模式。
⑤運用多相交錯技術，有效地抑製了紋波，減弱了大電流了對器件的衝擊。
⑥空載功耗低於20W，處於監控待機狀態功耗低於12W。
⑦雙向變換的電流大小和方向，既可用數字方式設定，也可用模擬量方式控製。
⑧高低電壓側的工作電壓可單獨設定。
⑨高低電壓側的過壓保護電壓可單獨設定，保護兩側的設備不至於過壓損壞。
⑩高低電壓側的最低限壓也可單獨設定，保護兩側的電壓不至於過放電。
⑪高低電壓任何一側加電，均（jun1）可使模塊啟動。
⑫開機軟啟動，防止產生過強的電壓電流衝擊兩端的電源。
⑬模塊帶有LED顯示麵板，可實時顯示兩側電流，電壓，設定兩側工作電流、限壓。
⑭帶RS485串口通信功能，遵循MODBUS-RTU協議，方便計算機或監控終端遠程監測和設置的參數和工作狀態。
⑮RS485串口利用光耦隔離，可以有效防止雷擊對遠程監控計算機或者監控終端的影響。
⑯掉電狀態恢複功能：即使關斷雙向DC-DC變換器的供電，下次開機時也能恢複掉電前的設置和狀態。
⑰輸入極性防反接功能，電源極性接反不會有電流流過。
⑱各種異常情況保護功能：帶有過壓，過流，過熱，短路保護功能，故障撤銷後自動恢複工作。
⑲小體積：外殼尺寸360mm X160mm X 94mm，模塊尺寸295mm X142mm X 85mm。
⑳帶外殼整機重量3.8Kg，模塊重量為2.5Kg 。
三、電特性參數

參數名稱	數值
型 號	DC30DC200P5KW
高壓側參數
優化 輸入/輸出電壓	250V
輸入/輸出電壓VOHV範圍，誤差1%	40V–250V
最高限壓OVHV調節範圍，誤差1%	0V–265V
最低限壓UVHV調節範圍，誤差1%	0V–260V
高壓側輸出電流設定範圍，誤差1%	3 - 30A
外輸入壓控電流增益	0.1-6 A/V
輸入/輸出電流過流/短路保護點	60A
低壓側參數
優化 輸入/輸出電壓	48V
輸入/輸出工作電壓  VOLV範圍，誤差1%	30V–120V
最高限壓OVLV 調節範圍，誤差1%	35V–130V
最低限壓UVLV 調節範圍，誤差1%	0V–110V
低壓側輸出電流設定範圍，誤差1%	3 - 50A
外輸入壓控電流增益	0.1-12 A/V
輸入/輸出電流 過流/短路 保護點	60A
高低壓兩側交互參數
電壓變比範圍（高壓/低壓）	1.2 – 5.0
模式控製參數
模式切換時間	< 1mS
切換模式到滿載輸出響應時間	< 1S
整機係統參數
額定輸出功率	5KW(VOLV≥60V時)
最大瞬時輸出功率	5KW
轉換效率	> 92%
負載調整率	< 2%
待機功耗	< 12W
空載功耗	< 20W
冷卻方式	溫控風冷
允許環境溫度	-25℃ - 60℃
溫度過熱保護點	80℃
輸入/輸出 反接保護	√
保護撤銷後恢複工作時間	5S
開機啟動時間	< 5S
紋波電壓	< 0.5V
通信參數
通信方式	RS485
通信協議	MODBUS-RTU
RS485通信波特率	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
RS485通信隔離耐壓	1500V
均（jun1）流參數
最大並聯模塊數量	64
模塊電流不均勻度	< 10%
均（jun1）流控製方式	主從控製
均流信號傳輸方式	RS485數字通信
RS485通信波特率	768K bps
通信協議	自定義
均流通信線最大長度	< 160 m
顯示參數
顯示方式	4位LED數碼管
顯示內容	兩側電流，電壓，設定兩側工作電流 最低限壓，最高限壓

2.5 顯示單元
係統配置有方陣電壓、電流；逆變電壓、電流、功率；實驗室溫度和濕度、實驗記時時鍾、逆向電量計量表等。方便在沒有與PC機聯機狀況下查看係統工作狀態和各項參數。
可以通過教師機進行信息共享至大屏幕，實現教室內局域網計算機數據交換與共享。
2.6 主控係統
主控係統是整個微網的監測、控製核心單元。通過內置的數據采集、通訊傳輸等模塊，實現對微網係統的可視化監測及控製。
主要功能特點
1、教師機：廣播教學、語音教學、語音對講、學生演示、監控轉播、文件分發、電子教鞭、班級模型、係統設置、遠程命令、遠程設置、遠程消息、分組教學、語音討論、文件收集、查看學生屬性。
2、學生機：電子舉手、遠程消息、窗口接收廣播、可選窗口顯示模式。
3、實驗室功能特點
(1)本實驗室風光互補上位機軟件在一台計算機或教師機上進行操作。
(2)教師廣播教學：將教師機的電腦屏幕畫麵和語音等多媒體信息實時廣播給全體、群體或單個學生。並同時提供電子教鞭等功能。語音教學時：通過話筒和耳機進行語音傳播，實現教師與學生之間的自由的語音交談和討論。允許學生發言，並可方便地切換發言學生；可隨時方便地使一組學生加入或退出教學行列。
(3)文件分發功能強大且界麵相當易用，可以定義宏目錄，如教師把采集數據可以同時分發給教室裏的所有學生。您可以將一個或多個文件一次性的傳輸到設定的學生機上。這樣就可以做到網上分發試卷或演示文件等。您真的可以體會網絡教學的輕鬆與寫意。
(4)文件提交功能可以收集學生所做的作業、程序文件等提交給老師，方便老師操作。
(5)電子點名功能方便老師統計學生上課考勤情況。

---

其他產品鏈接：
測控傳感器技術綜合實訓裝置
智能工業傳感器檢測技術實訓台
工業傳感器檢測技術實訓裝置
傳感器檢測技術實驗箱
教學型傳感器實驗台
傳感器與檢測技術實訓裝置
教學型傳感器實訓台
傳感器與電機應用裝置
光伏發電係統集成教學演示設備
光伏離並網追日發電實驗平台
太陽能發電教學實驗台
太陽自動跟蹤係統實訓裝置
分布式太陽能光伏並網發電實驗平台
太陽能光伏電池材料性能測試裝置
太陽能光伏電源發電實訓台
光伏發電教學實驗箱
風能和太陽能綜合利用實訓台
5KW太陽能光伏微網發電實訓裝置
太陽能熱水與中央空氣調節係統平台
太陽能光伏發電實訓台
太陽能電源技術應用實訓台
風光儲發電實驗實訓設備
20KW風光儲智能微網實訓裝置
光伏發電設備安裝與調試係統實驗平台
小型風力發電實訓平台
風光互補發電測量與控製實訓平台
風光互補離(並)網發電實驗平台
製儲氫及燃料電池發電實訓裝置
太陽能光伏發電綜合實訓平台
初級維修電工實訓台的功能要求
互聯網+電工電子實訓平台的功能
高級維修電工實訓考核平台
高級電工技師技能實訓裝置
電力拖動實驗裝置
電工儀表照明實訓台
電力電子技術及電機控製實訓裝置
網孔型電工技能實驗裝置
網孔型初級維修電工實訓設備
電力電子及直流調速係統實訓平台
網孔型電工電子技能實訓裝置
網孔型電力拖動技能實訓裝置
網孔型電工技能實訓裝置
電氣技術考核實訓台
網孔型電工實訓裝置實驗功能
高級維修電工實訓台
網孔型電工電子電拖PLC變頻調速實訓裝置
電力拖動技能實驗台
柔性自動化生產線實訓平台
模塊化自動生產線實訓係統
自動化生產安裝與調試實訓設備
網孔型工業電氣綜合實訓裝置
LED顯示屏安裝與調試實訓台
電工儀表照明實訓設備
鉗工技能實訓台(2工位)
鉗工技能操作台(4工位)
現代電力電子技術實驗平台
工業自動化實訓考核裝置
電工電子電拖實訓裝置
創新電子技術實訓操作台
網孔型中高級電工綜合實訓裝置
工業自動化網絡控製實訓裝置
工業全數字控製實訓台
電機傳動及控製技術實訓裝置
淋水室性能實訓平台
空氣加熱器性能測試實訓台
空氣調節過程係統實訓裝置
製冷熱泵循環實訓台
吸附吸傳熱傳質性實訓台
熱工自動化儀表實訓台
空氣水地源熱泵係統模擬裝置
蒸汽供暖係統綜合實訓平台
氣動薄膜控製閥與電氣安裝閥門實訓台
熱工測量技術實驗裝置
半導體製冷熱泵技術實驗平台
模擬鍋爐燃燒器實訓裝置
水冷式製冷機性能實驗平台
電動閥門控製安裝實訓台
熱水供暖循環係統綜合實訓台
熱工類空調綜合實驗裝置
地源熱泵中央空調實訓平台
直流鍋爐工作原理實驗裝置
強迫對流空氣橫掠平板放熱係數測試設備
順逆流傳熱溫差實訓台
煤氣表流量校正實訓裝置
二氧化碳P-V-T關係儀實驗說明書
對流-熱管換熱器實驗裝置
半導體製冷技術實驗裝置
風冷式半導體製冷熱泵技術實驗裝置
水流式燃氣熱量計教學裝置
飽和蒸氣P-T關係儀
教學熱管換熱器實驗台
空氣熱濕處理實驗裝置
挖掘機液壓模擬實訓設備
教學型綜合傳熱性能實驗台
教學型氣壓給水實驗裝置
教學型空氣橫掠單管強迫對流換熱實驗台
強迫對流空氣橫掠平板放熱係數測試台
數據采集型綜合傳熱性能實驗台
大容器內水沸騰放熱實驗台
強迫對流單管管外放熱係數測定裝置
CO2臨界狀態觀測實驗裝置
高校定製強迫對流綜合試件測試放熱係數裝置
數字采集型噴管實驗裝置
伸展體的導熱特性實驗裝置
蒸汽冷凝時傳熱和給熱係數測試實驗裝置
電磁爐維修技能實訓考核裝置
空調製冷換熱綜合實訓平台
教學型導熱係數測試儀
自由對流橫管管外放熱係數測試平台
空氣/水/地源熱泵實驗台
模擬蒸汽鍋爐實驗裝置
散熱器熱工性能實訓台
風機盤管熱工性能試驗台
風機盤管熱工性能實驗裝置
空氣橫掠單管強迫對流的換熱實驗裝置
熱工儀表測量實驗台
表冷器噴水室性能實驗平台
熱泵壓縮機性能實驗裝置
暖通中央空調係統實訓裝置
燃氣熱值測量係統實驗平台
互聯網+虛實結合電工技術實驗裝置
循環式空調過程實驗平台
全工況多功能型除濕係統實訓平台
溫度自動控製實驗裝置
壓力傳感器標定實驗裝置
排風罩性能實訓裝置
液體導熱係數測試平台
汽—液式翅片管換熱器實訓台(數據采集型)
熱電/熱泵製冷技術實驗裝置
氣體定壓比熱測定裝置
壓力控製測量實訓裝置
液位流量控製實訓台
可視性熱管實驗裝置
數據采集型非[準]穩態導熱儀
對流換熱綜合實訓裝置
鉑絲表麵黑度測定裝置
普通型氣—氣熱管換熱器實驗台
高校氣體定壓比熱測定儀
熱電阻校驗實訓裝置
教學型勢流疊加演示儀
教學型球體法測粒狀材料導熱係數實驗台
本生燈法測定燃氣法向火焰傳播速度實驗台
燃氣管網水力工況性能實驗台
汽-液式翅片管換熱器實驗裝置
教學型熱電偶校驗儀
供熱係統管道安裝實訓台
風機盤管接線安裝實訓平台
汽液兩相流實訓裝置
二氧化碳P-V-T關係儀實訓裝置
單片機技術綜合應用實訓裝置
強迫流動管外放熱係數測試裝置
二氧化碳P-V-T關係儀
光伏發電實驗箱
直流熱泵變頻空調實訓台
可再生能源智能微電網實訓係統
風光互補發電實驗平台
太陽能光伏並網發電教學實驗設備
自動化專業實驗室簡介
電氣自動化專業實驗室簡介
傳感器與檢測技術實驗室簡介
透明氣動實驗裝置
氣動基礎實訓箱
空調係統與電氣技能實驗裝置
空調製冷換熱綜合實訓台
製冷熱泵循環教學實驗台
壓縮機性能測試實訓裝置
蓄冷空調製冷技術實驗裝置
大型製冷熱泵循環演示測量實訓平台
製冷壓縮機拆裝實訓台
水冷式製冷機性能實訓平台
製冷壓縮機性能實訓台
空調安裝調試實驗裝置
冷水製冷係統控製實驗裝置
兩級壓縮式製冷循環實驗台
活塞式壓氣機性能實訓裝置
現代建築暖通綜合實訓平台
恒溫恒濕機組係統模擬實訓裝置
教學型熱泵空調控製實驗裝置
活塞式冷水機組電氣實訓裝置
製冷水循環演示設備
熱泵與製冷係統技能實驗裝置
製冷壓縮機性能測試實驗設備
變頻空調實訓裝置
現代製冷與空調實訓裝置
可見火焰傳播速度教學裝置
中溫法向輻射率測量裝置
工業運動控製技術實訓裝置
玻璃熱管換熱器實驗台
