測控傳感器技術綜合實訓裝置

一、MY-34B 測控傳感器技術綜合實訓裝置-概述：
1、實驗平台能滿足傳感器與檢測技術課程群的實驗需求，並且具有占用空間小、掛箱設計規範、互換性強，從基本實驗到構成完整係統在一台實驗裝置上便可以全部實現。避免了不同課程需要不同實驗裝置、占用空間大、難以構成完整係統、不方便實施綜合性和設計型實驗的麻煩。
2、能適應不同專業和不同層次的教學需要，可按不同需求選擇不同的配置，並可根據用戶的要求增添實驗掛箱。
3、實驗裝置能完成傳感器與檢測技術相關課程實驗，通過實驗能掌握各種傳感器原理、信號處理電路及檢測方法。
4、傳感器部分：包括壓力、壓電、應變、電容、霍爾、溫度、光敏、氣敏(酒、C0)、電渦流、光纖位移、長光柵位移、差動變壓器、光電耦合等各種常見傳感器。
5、檢測部分：利用工業實際中廣泛采用的成熟電路完成對各種傳感器信號的拾取、轉換、調理、采樣、存儲、解算、控製及顯示等處理電路，實驗裝置充分考慮抗幹擾及可靠性技術的應用，學生可以學以致用。
6、通過使用本實驗平台，
測控/傳感器技術綜合實驗實訓平台有利於廣大學生對書本知識的理解和深化，在完成傳感器與檢測技術等一係列基本實驗後，便能掌握傳感器與檢測技術課程群所要求的基本原理、操作技能和動手能力。若再完成一個或幾個綜合型實驗，則對係統有一個較為全麵的認識，形成基本的解決實踐問題的知識體係。如果能進一步完成設計型乃至創新型實驗，則將形成解決實踐問題的能力和積累解決實踐問題的經驗，進而培養其創新精神和創新能力。

二、特點：
1、模塊化設計：采用標準的模塊化設計，增強係統的結構性和互換性。
2、總線標準：建立統一的內總線和接口約定，以實現最靈活的個性化配置、擴展和係統管理。
3、可更換的核心係統：為適應不同廠家的處理器、不同種類的處理器，通過改變係統核心卡來實現使用不同家族的單片機或者是不同種類的處理器(如MCU、DSP、ARM)等來組成係統。
4、快速連接線設計：提供三種連線方式
①采用金質縮緊孔單線接線；
②采用排線集中接線；
③自動免連線模式接線。各模塊在設計時均融入三種連線方式於設計過程。
5、一機多用：采用實驗現場與實驗準備室相結合的設計構思，在實驗裝置上僅配備最常用的模塊，在實驗裝置內放置次常用模塊，在實驗準備室中放置其他模塊。由此實現了該實驗裝置能夠實現一機多用、便於擴展和綜合的目標。
6、接近工程實際：實驗裝置上采用多種工業型傳感器，既可以用來完成傳感器原理、結構與調理電路的教學，也可以用解決工業工程和過程中的實際問題。
7、學以致用：構成實驗裝置中的智能儀器的各模塊，在其設計時充分體現實際係統的抗幹擾設計技術和可靠性設計技術，其核心卡可作為實際智能儀器的核心單元。實驗裝置中信號轉換與信號調理電路采用工業和工程實際中所采用的成熟電路。實驗裝置中使用的各種數字信號處理方法，采用典型的也是未來實踐係統首選的數字信號處理手段，具有很強的工程實用特征。
8、持續發展：結合單片機、嵌入式單片、FPGA／CPLD、DSP及ARM知識可以將檢測係統或智能儀器提高到更高的層次。
9、智能儀器儀表設計：結合工程實際給出了一個將常規儀器實現智能化的實例。
10、虛擬儀器儀表設計：結合數據采集卡設計虛擬儀器儀表。
11、研究與創新能力培養：實驗裝置中選用的幾項綜合型實驗，是典型的檢測儀表或工業應用係統的微型化，既能夠使學習者領略檢測技術的典型應用和掌握成熟可靠的檢測係統的設計技術，又是培養和發揮學生創新能力、開展創新實驗的實驗平台。
12、開放式設計：實驗裝置中的軟、硬件及係統均按照全開放的思想進行設計，以便於學生開展研究型和創新型的實驗。
13、最小知識單元：為每個模塊均可拆分到該知識層次的最小知識單元。
三、適用範圍：
實驗台主要針對高校大學生課程設計、畢業設計和電子設計競賽的開發平台，體現了靈活、開放、創新、綜合、跨領域、跨專業的設計理念。其功能擴展模塊覆蓋了多個專業多門課程，適合電子類、通信類、自動化類、計算機類、機電類、測控儀器類等專業的學生進行綜合、創新設計。
四、結構簡介：

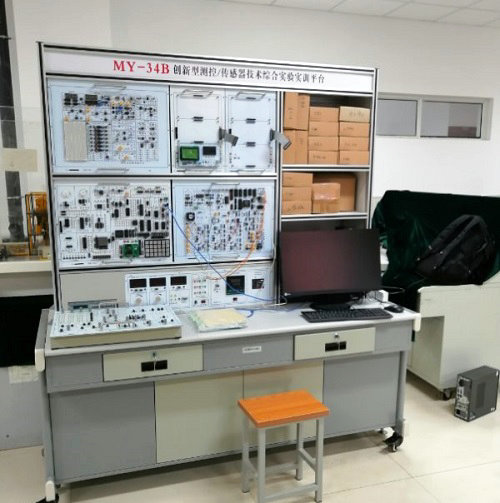

本裝置由控製屏，實驗桌、活動掛箱及擴展模塊、實驗箱組成。實驗台美觀大方，尺寸可選；活動掛箱包括CPU掛箱、接口掛箱、對象掛箱、ARM掛箱、DSP掛箱；其功能擴展模塊覆蓋了多個專業多門課程，包含CPU類、通用接口類、人機界麵類、信號變換隔離類、通信類、執行機構類、傳感器類共40多項。
五、技術指標：
1、輸入電源：單相三線220V±10％ 50Hz
2、工作環境：溫度10℃～+40℃相對濕度<85％(25℃) 海拔<4000m
3、絕緣電阻：大於3MΩ
4、漏電保護：漏電動作電流不大於30mmA，動作時間不大於0．1秒
5、裝置容量：<200VA
6、外形足寸：1620mm×700mm×1600mm，以實物為準。
六、裝置的配備及技術性能：
本裝置主要由實驗控製屏和實驗桌兩部分組成。
（一）實驗控製屏
A、電源及保護體係
（1）直流穩壓電源，每套功能配置如下：
①±5V／lA，±12V／1A和±15V／1A各兩路，均具有短路軟截止自動恢複保護功能；
②O～3OV／1A連續可調電源一路，具有短路軟截止自動恢複保護功能，帶數顯電壓表切換指示；
③0~20mA連續可調恒流源、具有開路保護功能，帶數顯指示功能。
（2）實驗裝置設有漏電保護，控製屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。
B、儀器儀表：
1、直流數字電壓表：200mV,2V,20V三檔可調。
2、直流數字電流表：範圍0~200mA，三位半數顯，配合可調恒流源使用。
3、功率函數信號發生器
● 頻率範圍： 2HZ,20HZ,200HZ,2KHZ,20KHZ,200KHZ,2MHZ，分七檔
● 輸出波形：正弦波、三角波、方波
● 占空比調節：20%~80%
● 輸出電壓幅度：20V_P-P 輸出阻抗：50Ω
● 5位LED頻率顯示
● 3位LED幅度顯示
● 外測範圍：10MHZ
● 兩檔衰減：20dB,40dB
● 有直流偏置功能
● 有VCF功能
● 有TTL輸出
● 有輸出保護不易損壞
4、低頻振蕩器部分
（1）頻率調節電位器可調振蕩頻率從1Hz～30Hz。
（2）幅度從0-8VP-P連續可調。
5、音頻振蕩器部分
（1）頻率調節電位器可調振蕩頻率從400Hz～10KHz，精度±5%。
（2）幅度可從0-10VP-P連續可調。
6、頻率/轉速表：頻率測量範圍1～9999Hz，轉速測量範圍1～9999rpm；
7、溫度控製器，加熱源：提供一隻XMTD3000溫度控製器，可以顯示設定溫度和當前溫度。
8、數據采集卡，配套相應PC機上位軟件，用於電信號的采集、處理、顯示。
C、傳感器由多種傳感器和信號調理模塊組成
（1）轉動源部分：轉動源、霍爾傳感器、光電傳感器；應變片稱重傳感器；可更換的傳感器：差動變壓器傳感器、電容傳感器、渦流傳感器、霍爾位移傳感器、磁電式傳感器、光纖位移傳感器、濕敏傳感器、酒精傳感器。
（2）振動源部分：應變片振動台、壓電電傳感器；
（3）氣體壓力傳感器部分：氣壓源、兩氣壓計、氣體壓力傳感器。
（4）熱敏電阻傳感器，熱電偶傳感器，PTl00鉑電阻等。
D、實驗掛箱及實驗模塊，掛件尺寸：468*330mm
（1）控製器單元掛箱：配有8051單片機模塊、C8051嵌入式單片機模塊、其他CPU外圍單元、譯碼模塊、和常用接口模塊。
（2）信號轉換單元掛箱，掛件尺寸：234*330mm
配有8位並行AD模塊、12位並行AD模塊、8位並行DA模塊、12位並行DA模塊、I／O口擴展模塊、轉換模塊(模塊PCB板尺寸：176*90mm)
（3）通信與打印機單元掛箱，掛件尺寸：234*330mm
配有RS232／RS485通信模塊、USB通信模塊，網絡控製器模塊、CAN總線模塊(模塊PCB板尺寸：176*90mm >)、打印機放在掛箱底板上
（4）鍵盤與顯示單元掛箱，掛件尺寸：234*330mm
配有顯示(靜態顯示、動態顯示、液晶顯示)模塊、16*16點陣顯示模塊、4X4鍵盤模塊(模塊PCB板尺寸：176*90mm)
（5）對象控製單元掛箱（一），掛件尺寸：234*330mm
配備有開關量輸出模塊、開關量輸入模塊、光耦隔離模塊、繼電器模塊 (模塊PCB板尺寸：176*90mm)
（6）對象控製單元掛箱（二），掛件尺寸：234*330mm
配備有IC卡讀寫模塊、步進電機模塊、直流小電機模塊、語音處理模塊、交通燈模塊、 PWM調製模塊(模塊PCB板尺寸：176*90mm)
（7）ARM9單元掛箱，掛件尺寸：468*330mm
配有完成ARM9實驗的基本模塊(核心板ARM9)
（8）信號與係統實驗掛箱468*330mm
（9）自控原理與計算機控製掛箱模塊（兩塊：一、468*330mm；二、234*330mm）
（10）測控電路實驗掛箱模塊（兩塊：一、468*330mm；二、234*330mm）
七、實驗掛箱具體硬件資源：
1、控製器單元掛箱：掛箱主要用於插接不同的CPU模塊。掛箱上包含了CPU模塊的接口插座和基本實驗電路及係統擴展電路，可單獨完成大部分的基本實驗，掛箱上有三個(40P、40P、20P)扁平電纜接口槽用於和其他掛箱連接。掛箱上的資源如下：

（1）8155接口模塊
（2）8255接口模塊
（3）8279鍵盤顯示接口模塊
（4）8253可編程定時器模塊
（5）硬件看門狗電路模塊
（6） I2C EEROM模塊
（7）8250模塊
（8）8251模塊

（9）I²C存儲器模塊
（10）I²C時鍾模塊
（11）單次脈衝模塊
（12）93C46串行EEPROM模塊
（13）紅外線收發模塊
（14）DS18B20數字溫度傳感器模塊
（15）開關量輸入模塊
（16）關量輸出模塊

控製器單元掛箱支持CPU模塊和譯碼模塊：

模塊名稱	功能指標
51係列CPU模塊	支持80C31、80C51，含32K SRAM、64K ROM組成數據總線、地址總線和控製總線
Cygnal51CPU模塊	采用美國Cygnal公司的嵌入式單片機C8051F020芯片，含32K SRAM，組成數據總線、地址總線和控製總線
譯碼模塊	采用LATTICE公司的ispLSI1016E完成整個係統的譯碼工作

2、信號轉換單元掛箱：
掛箱上有三個（40P、40P、20P）扁平電纜接口槽用於和控製器單元掛箱信號連接。
掛箱支持的模塊：

模塊名稱	功能指標
8位並行AD模塊	由AD0809模數轉換電路組成8路8位AD。
8位並行DA模塊	由兩隻DA0832數模轉換電路組成2路8位DA。
12位並行AD模塊	由AD574模數轉換電路組成12位AD。
12位並行DA模塊	由TLV5613數模轉換電路組成12位DA。
I/O 擴展模塊	由兩塊74LS244芯片擴展成16路並行輸入電路。由兩塊74LS273芯片擴展成16路並行輸出電路。用74LS164芯片組成串轉並輸出電路。用74LS165芯片組成並轉串輸入電路。
轉換模塊	用LM311實現V/F電路和F/V電路用TLC549芯片組成串行AD轉換電路。用TLC5615芯片組成串行DA轉換電路。

3、通信與打印機單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用於和其他掛箱信號連接，打印機裝在掛箱的底板上。
掛箱支持的模塊：

模塊名稱	功能指標
RS232/RS485/CAN總線通信模塊	由MAX232芯片組成RS232通信電路，MAX485芯片組成RS485通信電路。由SJA1000芯片和TJA1050芯片組成CAN總線電路。
USB通信模塊	由1581芯片組成USB2.0通信模塊
網絡控製器模塊	采用RTL8019AS芯片

4、顯示與鍵盤單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用於和其他掛箱信號連接。
掛箱支持的模塊：

模塊名稱	功能指標
靜態顯示模塊	由74LS164芯片驅動
動態顯示模塊	采用8位8段LED數碼管。
液晶顯示模塊	提供128*64點陣的液晶顯示屏
CPLD模塊	采用LATTICE公司1032芯片
4*4行列式鍵盤	公共鍵盤

5、對象掛箱(一) ：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用於和其他掛箱信號連接。
掛箱支持的模塊：

模塊名稱	功能指標
繼電器模塊	由兩個5V繼電器、2個12V繼電器和2個24V繼電器組成。
光耦隔離模塊	由3個TLP521-4芯片組成12入12出。
LED顯示模塊	用16個LED燈組成邏輯電平測試電路
開關量模塊	用16個按鍵組成高低電平輸出電路

6、對象掛箱(二) ：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用於和其他掛箱信號連接。
掛箱支持的模塊：

模塊名稱	功能指標
IC卡讀寫模塊	I2C總線實現IC卡的讀寫及識別
直流電機	帶驅動小直流電機，測速部分由1個霍爾傳感器組成
步進電機	采用四相步進電機，帶驅動電路
交通燈模塊	采用16個LED燈和四位數碼管組成。
語音處理模塊	采用1730專用語音芯片組成
PWM調製模塊	由324運放芯片組成,用於小直流電機調速

7、 ARM9單元掛箱
（1）CPU模塊：（三星S3C2410微處理器，ARM9內核，可穩定運行多種嵌入式實時操作係統。）
內存SDRAM：64M。
Flash：8M
標準RS232接口：采用MAX3232專用電平轉換芯片。
以太網接口：采用專用的網絡芯片DM9000和帶有網絡變壓器的網絡接口，支持100M以太網。
聲卡：AC97標準UDA1341、音頻輸入、雙聲道mic輸出
USB從接口：采用S3C2410自帶的控製器。
USB從接口：采用S3C2410自帶的控製器。
（2）麵板包括資源（標準配置）
直流電機、步進電機、LED、8*8LED點陣，4位8段數碼管，鍵盤單元、A/D轉換單元（板載電位器電壓輸入）、D/A轉換單元、通用SD卡和SMC卡接口單元、IIS接口、4.3寸 TFT真彩液晶屏，分辨率480*272，帶4線電阻式觸摸屏；JTAG接口（20針標準ARM仿真接口），3個RS232串口，485通信接口，CAN通信接口（帶光電隔離），數字溫度傳感器LM75，I2C EEPROM 24C16 。
8、DSP CPU 掛箱: 采用TI公司的TMS320VC5416芯片。
（1）主CPU（DICE-5416EVM）模塊：采用TI公司TMS320C5416DSP芯片，該模塊上的資源有。4mbit flash 256k*16bit SRAM 2500 gate CPLD 5416模塊上留有JTAG插口，用戶可以通過仿真器和CCS下載程序和進行實驗；
（2）圖象、語音AD/DA模塊：語音模塊采用TLC320AD50芯片，最高抽樣率為22.05k，圖象采用高速AD（TLC5510）和高速的DA（TLC5602）；同時TLC5510和TLC5602又可做普通的AD、DA
（3）通訊模塊：本係統可做串口、並口實驗，串口實驗：采用熱門器件（MAX3111ECWI）來完成跟計算機的異步通訊，其傳輸速率達230Kbps；並口實驗：利用並口與DSP的HPI直接實現跟計算機數據傳輸，其傳輸速率達2Mbps；
（4）溫度、電機控製模塊：電機控製模塊自帶一個閉環直流電機（12V）和一個步進電機（12V），利用電機控製模塊可做直流電機和步進電機控製方麵的實驗，溫度傳感采用流行熱門器件一線集成溫度傳感器（DS18B20），測溫範圍為－55℃－100℃　精度為9位、12位。
（5）信號源模塊：本模塊提供兩路（1Hz－60KHz）信號源，且正弦波的頻率、幅度均可調節，其中還提供兩路信號的混頻電路，為實時的濾波算法提供了混頻輸入信號；
（6）鍵盤顯示模塊：本模塊有：1、128*64的圖形點陣液晶屏，利用LCD顯示模塊可做各種圖形、實時波形顯示方麵的實驗；2、八位數碼管；3、八個指示燈；4、八個按鍵輸入；為實驗儀提供了基本的輸入、輸出設備。為二次開發提供了豐富的人機界麵資源；
9、開閉環創新實驗單元
U接口，配套上位機軟件，可完成4層電梯控製，郵件分揀，數字邏輯分揀，機器人自動掃雷等15個開閉環控製實驗項目。
八、裝置的配備表：

序號	名稱	單位	數量	備注
1	實驗控製屏	套	1
2	實驗桌	張	1
3	掛箱與模塊	套	1	傳感器由多種傳感器和信號調理模塊
				控製器單元掛箱
				信號轉換單元掛箱
				通信與打印機單元掛箱
				鍵盤與顯示單元掛箱
				對象控製單元掛箱（一）
				對象控製單元掛箱（二）
				ARM9單元掛箱
				信號與係統實驗掛箱
				自控原理與計算機控製掛箱
				測控電路實驗掛箱模塊
				DSP CPU 掛箱
				開閉環創新實驗單元
4	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；尖嘴鉗1把。
5	實驗說明書	套	1	指導學生實訓

九、基本實驗項目：
(一)傳感器實驗項目

(1)金屬箔式應變片一單臂電橋性能實驗
(2)金屬箔式應變片一半橋性能實驗
(3)金屬箔式應變片一全橋性能實驗
(4)直流全橋的應用一電子秤實驗
(5)交流全橋的應用一振動測量實驗
(6)擴散矽壓阻壓力傳感器差壓測量實驗
(7)差動變壓器的性能實驗
(8)激勵頻率對差動變壓器特性的影響實驗
(9)差動變壓器零點殘餘電壓補償實驗
(10)差動變壓器的應用一一振動測量實驗
(11)電容式傳感器的位移特性實驗
(12)電容傳感器動態特性實驗
(13)直流激勵時霍爾式傳感器的位移特性實驗
(14)交流激勵時霍爾式傳感器的位移特性實驗
(15)霍爾測速實驗

(16)霍爾式傳感器振動測量實驗
(17)磁電式轉速傳感器的測速實驗
(18)壓電式傳感器振動實驗
(19)電渦流傳感器的位移特性實驗
(20)被測體材質、麵積大小對電渦流傳感器的特性影響實驗
(21)光纖傳感器的位移特性實驗
(22)光電轉速傳感器的轉速測量實驗
(23)PTl0溫度控製實驗
(24)集成溫度傳感器AD590的溫度特性驗
(25)鉑電阻溫度特性實驗
(26)K型熱電偶測溫實驗
(27)E型熱電偶測溫實驗
(28)氣敏傳感器實驗
(29)濕敏傳感器實驗
(30)轉速控製實驗

(二)單片機實驗項目
1、MCS-51單片機實驗項目：
軟件部分實驗：

1．清零程序
2．拆字程序
3．拚字程序
4．數據區傳送子程序
5．數據排序實驗

6．查找相同數據個數
7．無符號雙字節快速乘法子程序
8．多分支程序
9．多分支程序
10．電腦時鍾實驗

硬件部分實驗：

1．P1口亮燈實
2．P1口轉彎燈實驗
3．P3.3口輸入，P1口輸出實驗
4．工業順序控製實驗
5．8255 A、B、C口輸出方波實驗
6．8255 PA口控製PB口
7．8255控製交通燈
8．簡單I/O擴展實驗
9．並行ADC 0809轉換實驗
10．並行DAC 0832轉換實驗
11．8279鍵盤顯示實驗
*12.通用打印機實驗
13. 微型打印機實驗
14.I2C儲存卡讀寫實驗
15.語音芯片ISD173控製實驗（錄音）
16.語音芯片ISD1730控製實驗（放音）
17.繼電器控製實驗
18.步進電機控製
19.8253方波實驗
20.小直流電機調速實驗
21.16*16 LED點陣顯示實驗
22.128*64 LCD液晶顯示實驗
23.8250可編程異步通訊接口實驗
24.8251可編程通訊接口實驗
25.單片機RS232/485串行發送實驗
26.單片機RS232/485串行接收實驗

27.DS18B20單總線溫度測量實驗
28.紅外線遙控收發實驗
29.串行A/D TLC549轉換實驗
30.串行10位D/A TLC5615轉換實驗
31.PCF8563 I²C日曆時鍾實驗
32.MAX813看門狗實驗
33.PWM脈寬調製實驗
34.74LS164串並轉換
35.74LS165並串轉換
36.LM331 V/F轉換實驗
37.AT24C02 I2C總線存儲器讀寫實驗
38.串行存儲芯片93C46讀寫實驗
39.電子音樂演奏實驗
40.CAN總線通訊接口實驗
41.以太網TCP/IP協議接口實驗
42.USB2.0通訊接口實驗
43.LM331 F/V轉換實驗
44.LM331 V/F轉換實驗
45.AD574 12位並行模數轉換實驗
46.TLV5613 12位並行數模轉換實驗
47.4*4行列式鍵盤實驗
48.8位靜態顯示器實驗
49.8位動態顯示器實驗
50.光耦隔離模塊實驗
51.模擬十字路口交通燈實驗

2、嵌入式單片機(C8051)實驗

(1) 數字I／O口交叉開關設置實驗
(2) UART串能通訊實驗
(3) 配置內部和外部振蕩器實驗
(4) 片內模數轉換(ADC)實驗
(5) I／O輸入、輸出實驗
(6) 片內數模轉換(DAC)實驗

(7) 定時器實驗
(8) SRAM外部數據存儲器擴展實驗
(9) 外部中斷實驗
(10) SPI串行Flash存儲器數據讀寫實驗
(11) 計數器實驗

3、DSP實驗
A、驗證性實驗
（1）CCS操作實驗
（2）存儲器實驗
（3）跑馬燈實驗
（4）數碼顯示實驗
（5）硬件中斷實驗
（6）定時器實驗
（7）步進電機控製實驗
（8）DSP同步串口與計算機的串口（RS232）通訊
（9）DSP的HPI與計算機的並口（EPP）通訊
（10）向量相加、減實驗
（11）矩陣相乘
（12）浮點數到Q15、Q15到浮點數數據轉換
（13）FIR濾波器實驗
（14）IIR濾波器實驗
（15）黑白圖像采集實驗
B、綜合性實驗：
（16）液晶顯示實驗
（17）簡單數字存儲示波器實驗
（18）同步串口（16位AD、DA）實驗
（19）HPI接口實驗
（20）自適應濾波器（DLMS）實驗
（21）卷積（convole）算法實驗
（22）自相關算法
（23）互相關算法
（24）語音錄、放實驗
（25）實時IIR濾波器實驗
（26）圖像處理之圖像取反
（27）圖像處理之灰度閾值變換
C、設計性實驗
（28）直流伺服電機測速控製實驗
（29）溫度傳感器、液晶顯示實驗
（30）HPI接口BOOTLOAD實驗
（31）在線FLASH燒寫及16或8位並行自舉
（32）快速傅立葉變換（FFT）算法實驗
（33）信號采集、存儲、傳輸（PC機與DSP）實驗
（34）溫度、速度雙閉環控製電機
（35）鍵盤輸入液晶顯示實驗
（36）語音FIR濾波（低通、高通、帶通、帶阻）實驗
（37）實時LMS濾波器實驗
（38）FFT實驗
D、創新性實驗
（39）聲控電機實驗
（40）語音G711編碼、解碼實驗
（41）語音G723編碼、解碼實驗
（42）圖像處理之灰度窗口變換
（43）圖像處理之對比度增強
（44）YUV彩色圖象處理之圖象取反實驗
4、ARM9實驗項目
基礎實驗：
（1）安裝WINCE並建立開發環境
（2）建立並編譯WIN CE平台
（3）windows ces的燒寫
（4）定製SDK並建立EVC下的開發環境
（5）定製增強型內核
（6）建立宿主機與實驗箱的連接
（7）繼電器實驗
（8）蜂鳴器實驗
（9）DIP實驗
（10）IIC總線—溫度實驗
（11） IIC總線—EEPROM實驗
（12） IIC總線—DA實驗
（13）EXTKEY中斷程序
（14）GPIO LED實驗
（15）LED點陣實驗
（16）EVC下的HELLO WORLD實驗
（17）液晶屏壞點測試程序
（18）錄音機測試程序
（19）簡單聊天室程序（CE版）
（20）視頻點播VOD實驗
（21）CEPLAYER播放器實驗
（22）串口通訊測試程序（對話框版）
擴展實驗：
（23）485通訊程序
（24） GPS實驗
（25）電機實驗
（26）射頻卡實驗
（27）攝像頭圖像采集實驗
（28） GPRS實驗
（29） ZIGBEE實驗
（30）指紋實驗
（31） CAN總線通訊實驗
5、綜合類實驗

（1）鍵盤、LED發光管實驗
（2）行列式鍵盤、動態顯示實驗
（3）單片機控製的PWM實現D／A轉換
（4）單片機控製PWM實現F/V轉換
（5）測量電機轉速實驗
（6）單片機控製電機轉速實驗(D／A)
（7）單片機控製電機轉速實驗(PWM)
（8）溫度采集實驗
（9）IC卡原理實驗
（10）考勤機實驗
（11）身份認證實驗
（12）門禁係統設計
（13）單片機實現Pc機鍵盤控製器實驗

（14）用單片機實現高精度脈衝測頻
（15）單片機實現的線性V／F轉換實驗
（16）基於微機控製通信的單片機通用數據采集係統
（17）基於以太網的遠程數據采集係統
（18）IC係統實驗
（19）R8485總線實驗
（20）簡單多任務實時操作係統實驗
（21）智能家居遠程控製模擬係統設計
（22）單片機以太網實驗
（23）遠程抄表係統
（24）基於USB的數據采集卡設計
（25）家庭智能報警係統

6、信號與係統部分

（1）基本運算單元實驗
（2）階躍響應與衝激響應實驗
（3）連續時間係統的模擬實驗
（4）有源、無源濾波器實驗
（5）抽樣定理與信號恢複實驗
（6）二階網絡狀態軌跡的顯示實驗
（7）一階電路的暫態響應實驗

（8）二階電路的暫態響應實驗
（9）二階電路傳輸特性實驗
（10）二階網絡函數的模擬實驗
（11）矩形脈衝信號的分解實驗
（12）矩形脈衝信號的合成實驗
（13）諧波幅度對波形合成的影響實驗
（14）麵包板單元，可自行設計實驗電路。

7、自控原理與計算機控製
（1）計算機控製技術實驗項目

（1）A/D，D/A轉換
（2）采樣保持器
（3）數字濾波
（4）積分分離式PID控製
（5）最小拍有紋波係統實驗

（6）最小拍無紋波係統實驗
（7）大林算法控製
（8）非線性控製
（9）解耦控製
（10）綜合控製實驗

（2）自動控製原理實驗項目

1.典型環節的模擬研究
2. 典型係統瞬態響應和穩定性
3.係統校正
4. 控製係統的頻率特性
5.典型非線性環節

6. 非線性係統（一）
7.非線性係統（二）
8. 采樣係統分析
9.采樣控製係統的校正
l0. 狀態反饋（極點配置）

（3）控製係統實驗項目
1.直流電機閉環調速實驗
2.溫度閉環控製實驗
3.步進電機調速實驗
8．測控電路實驗

1．差動放大器實驗；
2.信號放大器實驗；
3.信號運算電路實驗；
4.電壓比較器實驗；
5.電阻鏈分相細分實驗；
6.幅度調製及解調實驗

7.調相電橋實驗；
8.脈寬調製電路實驗；
9.調頻及鑒頻實驗；
11.開關式相乘調製及解調實驗；
12.精密整流全檢波實驗；
13.開關式全波相敏檢波實驗。

（九）單片機開閉環創新實驗

1 交通信號燈的自動控製
2 機器人自動掃地雷
3 加工中心刀庫捷徑方向選擇控製
4 驅動步進電機的控製
5 舞台藝術燈飾的控製
6 四層電梯的控製
7 LED數碼管顯示控製實驗
8 交流電機Y/Δ形起動的控製

9 液體混合裝置的自動控製
10 水塔水位自動控製
11 四級傳送帶的模擬運行
12 郵件分揀係統的模擬運行
13 數字邏輯分析儀實驗
14 溫度壓力實驗
15 連線自動撿測係統

上一篇：工業自動化實訓考核裝置
下一篇：熱工自動化儀表實訓台

測控傳感器技術綜合實訓裝置

我們的優勢：
