製冷壓縮機性能測試實驗設備

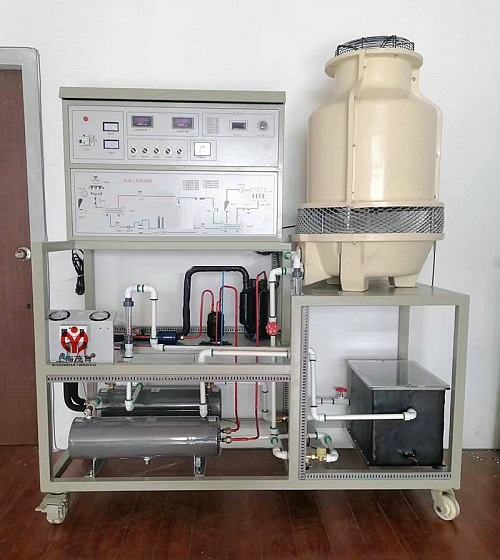

MYKT-01 壓縮機性能測試實訓裝置-是專門為職業院校製冷類相關專業而研製的實訓裝置，根據製冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控製以及製冷係統的安裝與維修進行設計。裝置采用蒸汽壓縮式製冷循環係統，配備全封閉式製冷壓縮機、冷凝器、蒸發器等製冷係統真實部件，並設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設製冷壓縮機性能參數的測定實訓，還能進行製冷循環基本原理的演示實訓。強化了學生對空調製冷壓縮機性能係統故障診斷與維修等綜合職業能力。能滿足實訓教學、實際工程訓練及職業技能競賽的需要。

二、壓縮機性能測試實驗裝置-特點：
1、本實訓裝置按照國際標準GB/T 5773-2004容積式製冷壓縮機性能實訓方法建立，以“蒸發器液體載冷劑循環法”為主要測量，以“水冷冷凝器量熱器法”作為輔助測量
2、采用1匹製冷機組，冷凝器和蒸發器均為殼管式水換熱器，係統結構緊湊、布局合理，造型美觀大方
3、設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
三、技術性能：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2.5kVA
4、製冷劑：R22
5、製冷量：1.3kW
6、重  量：100kg
7、外形尺寸：120cm×60cm×142cm
8、移動腳輪：100*60mm
四、基本配置及功能
1、控製屏：
    采用雙層亞光密紋噴塑結構，造型新穎。最上層布置製冷係統，可直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。
2、交流控製單元：
單相三線220V交流電源供電，經漏電流保護器控製總電源，動作電流30mA
3、製冷係統：
   1匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和幹式蒸發器
4、循環水係統：
（1）水泵2隻
   主要技術參數為：
   額定功率：95W
   額定揚程：6m
   額定流量：1.08立方米/小時
（2）水箱2隻
   采用不鏽鋼材料製成，分別為冷凝器循環水箱和蒸發器循環水箱
（3）加熱器1隻（功率1000W）
   輸出功率可通過電位器進行調節，用於加熱蒸發器循環水
5、測量儀表：
（1）功率表2隻（精度0.5級）
   分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控製模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；並可以貯存、查詢15組功率和功率因數的測試數據
（2）數顯溫度表1隻（精度0.5級）
采用PT100鉑電阻作傳感器，測量範圍-50～150℃。通過琴鍵進行切換，共測8組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度
（3）真空壓力表2隻（精度2.5級）
量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量製冷係統低壓側壓力和高壓側壓力
（4）流量計2隻（精度0.5級）
采用玻璃轉子流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量
6、控製儀表：
高低壓壓力控製器1隻：實時監測製冷係統低壓側壓力和高壓側壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源
四、實訓項目：
1、熟悉蒸汽壓縮式製冷循環係統的基本結構和工作原理
2、了解國際標準GB/T5773—2004容積式製冷壓縮機性能使用方法
3、利用蒸發器液體載冷劑循環法（主測法）求製冷壓縮機製冷量
4、利用水冷冷凝器熱平衡法（輔測法）求製冷壓縮機製冷量
5、主、輔測製冷量相對誤差的計算與分析
6、製冷機組能效比的計算與分析

---
