活塞式冷水機組電氣實訓裝置

一、MYN-544 活塞式冷水機組電氣實訓裝置-概述

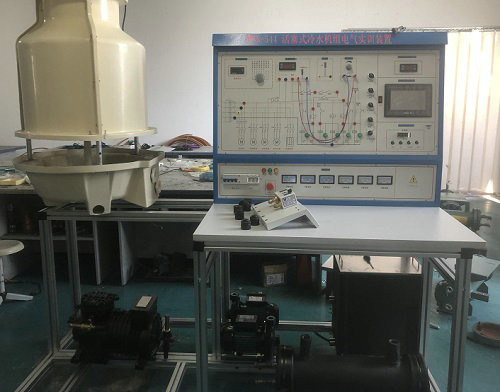

本裝置敞開式設計,安裝有製冷管路設備 冷水機組,配各種電路原理圖實訓板,並將電路所需的電器元件安裝在實訓板上,學生可根據電路原理圖的要求進行製冷電路的接線實訓、製冷回路相關指示數據的分析、製冷回路常見故障分析等。冰水機組的空調電氣控製線路的實際工業用電器,形象直觀,可靠性好,使用壽命長, 可自行連接線路,並任意設置故障點。適用於技工院校、職業學校作為製冷基本技能的實訓。

二、設備特點
1、實訓裝置直觀展示了冷水機組的係統結構、工作原理,可以清楚的觀測到製冷循環係統結構及主要部件的實物,便於教學演示講解及學生對課本知識的理解掌握。此外,管路中設有視液鏡可觀察製冷劑狀態;各段管路采用顏色標示,方便學生識別,其中高壓管路為紅色,低壓管路為藍色。
2、實訓櫃集冷水機組係統和一體,係統真實完整,結構清晰、緊湊,與空調製冷係統、電氣係統一致。
3、係統采用真實的製冷機組(壓縮機、幹式蒸發器,風冷式冷凝器,水泵等與實際裝置接軌。
4、裝置設有係統電氣控製線路接線區域,可完成不同啟動方式的運行模式,有利於學生將理論應用於實際,並培養學生實際操作動手能力。
三、主要技術參數
1、輸入電源:AC240V±5% 50Hz
2、裝置容量:<1KVA
3、環境溫度:-5℃~40℃
4、相對濕度:≤90%(25℃)
5、外形尺寸:1700×600×1200mm
6、製冷劑類型:R12
四、產品組成
1、冷水製冷係統
實訓台提供3匹製半封閉式製冷冷壓縮機、蒸發器(水冷蒸發器)、冷凝風扇、、過濾器。液視鏡,冷水水箱。製水泵組成
(1)交流電壓表1隻:測量範圍0~250V,精度1.5級,用於監測電源電壓。
(2)交流電流表3隻:測量範圍0~5A,精度1.5級,用於觀測係統啟動電流及正常工作電流。
(3)溫度表1隻:采用PT100傳感器,6個,用波段開關進行切換,可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
(4)真空壓力表2隻:測量範圍為-0.1~0.9MPa、-0.1~1.5MPa,可顯示係統低壓側、高壓側的壓力。
(5)水冷蒸發器一個:為幹式蒸發器,出水口1寸,進水口1寸
(6)製冷水泵一隻:220W/220W離心式製冷專用水泵
(7)水冷凝器一個:殼式,出水口1寸,進水口1寸
(8)冷卻水泵一隻:550W/220W離心式製冷專用水泵
(9)冷卻塔一個:玻璃結構,水流量3T
(10)冷卻風機一個:軸流式220V,風量1800m³S,
(11)水機控製器一個:3030
(12)電子膨脹閥一個:4p
(13)加熱器:3KW用於平衡製冷機組的冷量。
(14)實訓台設計有獨立的故障設置係統,且各種故障現象均模擬實際故障情況,實現了電路實際故障的全模擬,更利於學員對實際電氣控製電路的了解及實際故障情況的熟悉。
2、製冷量調節控製裝置:
  1)通過自動調節提高冷媒流量,可以有效降低壓縮機的排氣溫度,擴大壓縮機高效做功區。采用雙向電子控製係統,可實現雙向熱泵功能、冷庫控製,空用製冷機組,變頻機組、中央空調機組的的節能控製和流量自動調整。
  2)軟件控製,能在線控製係統的溫度,讀取機組在最佳溫度係統製冷冷媒的流量開度數,調整製冷機組的過熱度,過冷度。該文本顯示界麵的左側,以文本的形式實時顯示當前機組的運行數據。在界麵右側的上半部分,是對通訊信息的顯示,包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界麵右側的下半部分“數據信息”中,顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能:
3、係統特點/調試控製軟件:
1)4路實時溫度顯示:控製器同時檢測係統的製冷多點溫度,來控製機組過冷/過熱度。
2)閥的開度實時顯示:控製對象為最大500P開度設定。可自行製冷係統製冷劑流量設定最小開度。
3)24路參數控製參數設置:控製器內所有與控製相關的溫度參數、時間參數、控製參數、等24個參數都可以調整,以適應製冷/熱泵/冷庫/水機等設備。
4)自動調節:設備運行時有斷電記憶功能,保持當前值不變。確保製冷/熱泵/冷庫/水機等狀態下的閥門開度。
5) 6路用戶模擬環境數據入設定如下圖:在調試中通過軟件模擬設定,可模擬製冷主機組在各個溫度條件下,閥的開度狀態來積累大量數據,從而根據每一個製冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
6) 多達8路設備運行監控:在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
7) 過冷/熱度控製範圍:2-15攝氏度。可自行設定製冷主機的過/冷、過熱度為設計提供數據。
8) 製冷劑:適應R134AR22R410A等其它冷媒。
4、脫機手動設定
  1)溫度和開度可顯示查詢/設置:控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
  2)調節功能:在機組開發和調試階段,可以通過控製器手動調節功能,取得有效的試驗數據。
  3)數碼管顯示器在線顯示開度和溫度以及故障代碼。
  4)數碼管顯示器在線顯示開度和溫度以及故障代碼
五、活塞式冷水機組電氣實訓裝置-實訓內容
1、初級技工基本技能實訓
  1) 專用工具的操作
  2) 製冷係統管件焊接
  3) 製冷係統試壓及檢漏
  4) 製冷係統抽真空及充注製冷劑
2、中級技能實訓(設計、安裝、調試及檢修)
  1)冷水機組的係統電氣線路器件的認識和測量
  2)冷水機組電氣控製線路接線及係統運行
  3)冷水機組電氣控製線路接線及係統運行
  4)冷水機組修實訓及故障分析
  5)冷水機組熱泵電氣電路故障
  6)壓力控製保護係統故障)
