一、網孔型中高級電工綜合實訓裝置-產品概述：
MY-201F網孔型中高級電工綜合實訓裝置采用萬能網孔板開放式設計，自由組合的思路，配置完成各種低壓電氣控製所需要的多種低壓電器，如單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控製所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。
二、技術參數：
1、輸入電源：電壓AC380V，電流5A。
2、外形尺寸：700cm×500cm×1700cm

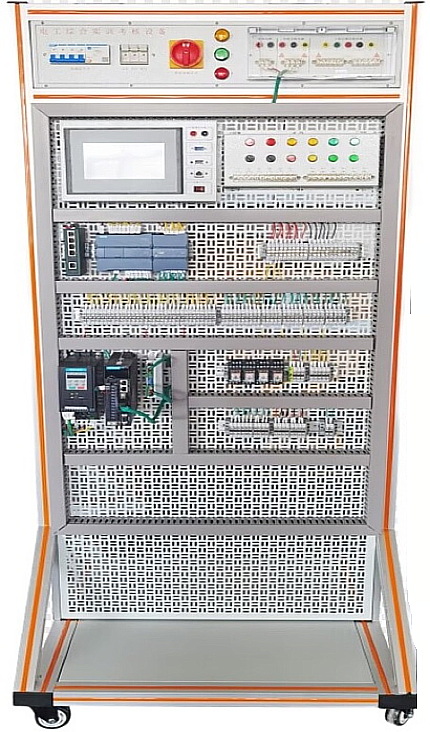

三、網孔實訓屏結構：
實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4隻萬向輪，便於移動。采用雙麵結構，正麵電機控製實訓，背麵照明電路實訓。
四、電源控製屏
在電源控製屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大於110度，出線孔為拱門型設計，
並裝有實驗室智慧用電安全控製係統：
智能電源管理係統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過遠程清除故障後，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端雲平台通訊，沒有網絡的情況下，教室整套智能電源管理係統可離線獨立運行。
1、智能終端：智能電源管理係統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界麵，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之後，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界麵實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界麵能智能查找近2年用電數據，設置界麵能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢複時間值等。後台查看報警日誌、操作日誌、故障日誌等。控製：可在微信小程序中遠程控製智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界麵，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控製每台設備的開關！
4、後台係統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，後台可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接雲平台後台數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、先進性。
五、實驗操作項目：
|
（一）電氣控製部分 1．三相異步電動機直接啟動控製 2.三相異步電動機的點動控製電路原理、裝配、調試 3.三相異步電動機的直接啟動的原理、裝配、調試 4.三相異步電動機的混合控製的原理、裝配、調試 5.三相異步電動機的兩地一控的原理、裝配、調試 6.三相異步電動機的正反轉控製的原理、裝配、調試,、考核 7.工作台自動往返控製線路 （二）PLC可編程控製器基礎電路實訓 1.與、或、非邏輯功能測試 2.定時器、計數器功能測試 3.跳轉、分支功能訓練 4.移位寄存器測試 5.數據處理功能訓練 6.微分、位操作測試 7.三層電梯控製 8.自動售貨機 9.機械手 10.自動門 11.天塔之光 12.全自動洗衣機 13.自動成型機 14.紅綠燈 15.裝配流水線 16.四路搶答器 17.音樂噴泉 18.軋鋼機 19.郵件分揀 20.物料分揀 21.多級傳輸 22.八段碼顯示 |
23.多種液體混合 24.雙麵銑床 25.電鍍槽 26.交流電機正反轉控製 27.小車運動 28.攪拌站 29.汽車燈光控製 30.汽車火花塞點火控製 31.加工中心控製 32.隧道監控 33.自動扶梯 34.CA6140普通車床PLC改造控製 35.X62W萬能銑床PLC改造控製 36.T68臥式鏜床PLC改造控製 37.M7120平麵磨床PLC改造控製 38.Z3050搖臂鑽床PLC改造控製 39.電動葫蘆PLC改造控製 40.Z35搖臂鑽床PLC改造控製 41.M1432A萬能外圓磨床PLC改造控製 （四）基於變頻器的電機拖動與控製實訓 1．變頻器功能參數設置與操作 2．變頻器報警與保護功能 3．多段速度選擇變頻調速 4．外部端子點動控製 5．控製電機正反轉運動控製 6．控製電機運行時間操作 7．瞬間停電變頻器參數設定 8．外部電壓變頻調速 9．三相異步電動機的變頻開環調速 （五）PLC、變頻器的電機拖動與控製實訓 1．基於PLC通信方式的多段速選擇變頻調速 2．基於PLC通信方式的變頻器開環調速 3．基於PLC通信方式的變頻器閉環調速 |
