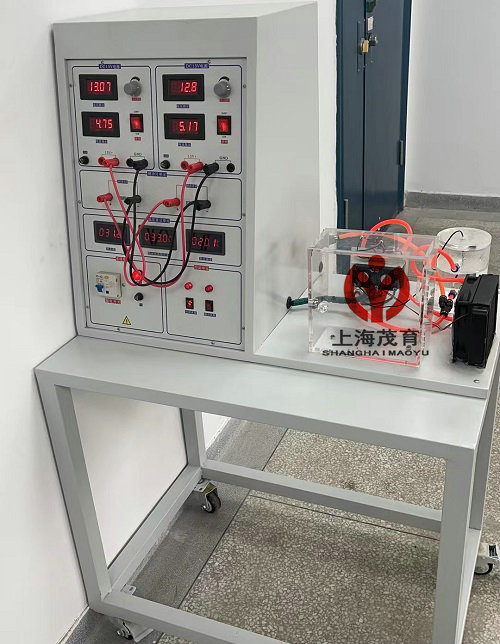

風冷式半導體製冷熱泵技術實驗裝置

一、MYCN-22G 風冷式半導體製冷熱泵技術實驗裝置-概述
該實驗台采用水冷式大功率半導體製冷片，可演示半導體製冷片製冷、熱泵的狀態，分別來演示並驗證：帕爾帖效應、塞貝克效應。

二、技術性能
1、輸入電源：單相三線～220V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.2kVA
4、外形尺寸：1000mm×700mm×1100mm，
5、安全保護：具有漏電保護裝置，安全符合國家標準
6、製冷熱泵模式：風冷
三、裝置特點
1、采用大功率半導體製冷組片，作為主要實訓主體
2、可以直觀的觀察製冷片冷端結冰的全過程，深入掌握半導體製冷片。
3、麵板上提供的實驗連接端子，可連接帕爾帖效應、塞貝克效應實驗，既能定性觀察實訓現象、參數，又能通過測量儀表定量測量。
4、平台：采用一體化設計
四、基本配置及功能
1、可調直流數字電壓表2個：
測量範圍0～20V，A的輸入電壓、半導體製冷片B的輸入電壓。
2、直流數字電流表2個：
A的輸入電流、半導體製冷片B的輸入電流。
3、直流穩壓電2個
提供0～15V連續可調的直流電源.10A
4、風冷式半導體製冷機組
由兩片製冷器、風冷散熱器、等組成的風冷熱泵式式半導體製冷機器，可直觀觀察散熱係統的工作原理及現象。
5、溫度儀表：三個，測量係統各點的溫度。
五、實訓項目
1、演示並驗證帕爾帖效應
2、演示並驗證塞貝克效應
3、半導體製冷片熱泵效應
4、半導體製冷片熱泵時的參數測試
5、半導體製冷片製冷效應
6、半導體製冷片製冷時的參數測試
7、半導體製冷片熱電效應
8、半導體製冷片熱電效應參數測試

---
