全工況多功能型除濕係統實訓平台

一、MYR-49 全工況多功能型除濕係統實訓平台-概述:
1、裝置是采用冷凍式空氣除濕原理，將空氣冷凍至露點以下，再除去冷凝後的水分，最常見的方式有：風道式除濕。
2、處理係統，並配置壓縮機、第1風冷冷凝器、第2風冷冷凝器, 第1蒸發器、第1蒸發器,電磁閥和風管等真實部件，可測量、溫度、濕度等過程參數。通過對本裝置的實驗，能使學生熟悉風道路式除濕機的空氣處理過程，並得到熱工測量和計算的基本訓練。本裝置適用於“製冷空調原理及應用”、“製冷空調技術”、“建築電氣控製技術”等課程的實驗教學。
3、調溫除濕機用蒸發器來給空氣降溫除濕，並回收係統的冷凝熱，彌補空氣中因為冷卻除濕時散失的熱量，是一種高效節能的除濕方式，而我國氣候類型多樣，大部分地區冬夏溫差大，熱/冷/濕負荷隨時間變化明顯，傳統的除濕幹燥係統不能很好的滿足實際的需要。
4、調溫除濕機是提供一種可以在不同室內、外溫度下對室內進行供熱、製冷和除濕以滿足室內溫濕度要求的調溫調濕方法及其設備，可以提高除濕調溫係統的性能，擴大除濕調溫係統的適用範圍。

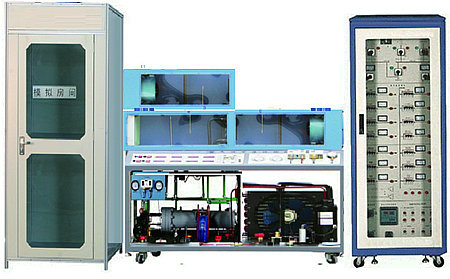

                                                       （參考圖）
二、技術性能：
1、輸入電源：單相三線  AC220V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3、製冷劑：R22
4、裝置容量：＜2.5kVA
5、重    量：100kg
6、外形尺寸：200cm×70cm×約150cm
三、裝置特點：
1、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2、直觀性好：裝置直觀展示了全工況多功能型除濕係統空氣調節係統的結構，風道采用有機玻璃麵板，可清楚地看到空氣循環係統的組成部件
3、製冷係統：通過壓縮機的運行→排氣口排出高溫高壓的氣體→進入冷凝器冷卻→變成低溫高壓氣體→通過毛細管截流→變成低溫低壓的液體→通過蒸發器蒸發吸熱→回到壓縮機變成低溫低壓的氣體。如此循環往複。
　 4、處理係統：在正常開機的情況下→通過風機的運行→潮濕的空氣從進風口吸入→經過蒸發器→蒸發器將空氣中的水份吸附在鋁片上→變成幹燥的空氣→經過冷凝器散熱→從出風口吹出。
5、調溫除濕機是提供一種可以在不同室內、外溫度下對室內進行供熱、製冷和除濕以滿足室內溫濕度要求的管道式調溫調濕方法及其設備，
*6、係統運行模式：由PLC係統控製組成調溫除濕機具有：降溫除濕、調溫除濕、升溫除濕、製熱、自動除霜等運行模式。
　　7、調節範圍大：由於管道式調溫除濕機具有多種不同的運行模式，從降溫除濕到製熱運行，提高了係統的製冷、製熱、除濕的調節範圍，能夠滿足不同冷/熱/濕負荷的需求。
   8、調節精度高：管道式調溫除濕機在通過運行模式轉換來調節製冷量、製熱量和除濕量，在每種運行模式下，以提高溫濕度的調節精度。
　　9、適用範圍廣：由於管道式調溫除濕機具有多種運行模式，能夠實現較大範圍的製冷/製熱/除濕的調節範圍，室外換熱器可以采用風冷或者水冷等形式，能夠在不同地區使用，以滿足全年運行冷/熱/濕負荷的要求，以實現對空氣溫濕度的控製。
　10、自動控製：根據室內溫濕度的設計要求，實時檢測室內的溫濕度、室外溫度和係統的運行狀態，根據室內溫濕度的變化和室外溫度條件，自動轉換係統的運行模式，以保證室內的溫濕度要求和係統安全運行。
四、配置及功能：
1、控製台：采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環係統，可直觀展示空氣處理機組結構；正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。
2、交流電源:單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控製總電源
3、測量儀表4-20MA溫濕度傳感器2隻，為了能夠直觀地讀數，將各組溫濕度信號取出溫度測量範圍為：-40℃～+120℃;濕度測量範圍為：0%～100%
4、真空壓力表2隻（精度2.5級）：量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa分別實時測量製冷係統低壓側、高壓側壓力。
5、壓力控製器1隻:實時監測製冷係統低壓側壓力、當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源
6、空氣處理機組：空氣處理機包括粗效過濾器、表冷器、離心風機
7、製冷機組：由2匹全封閉壓縮機、風冷冷凝器、水冷冷凝器幹燥過濾器、毛細管、表冷器和加液閥組成, 第1風冷冷凝器、第2風冷冷凝器, 第1蒸發器、第1蒸發器,電磁閥和風管等真實部件.
8、除濕係統控製係統，由數據采集模塊，傳感器，電磁閥控製係統。控製櫃和輔助電氣。
9、觸摸屏：彩色7寸國內知名品牌
六．實驗項目
1、全工況多功能型除濕係統工作原理
2、全工況多功能型除濕係統空氣調節運行工況實驗
3、全工況多功能型除濕係統機組電氣電路應用
4、觸摸屏的應用
5、製冷係統工作原理
6、濕度傳感器的應用
7、全工況多功能型除濕係統故障實訓
8、除濕模式應用操作
9、調溫除濕模式應用操作
10、升溫除濕模式應用操作
11、製熱模式應用操作
12、自動除霜應用操作

---
