溫度自動控製實驗裝置

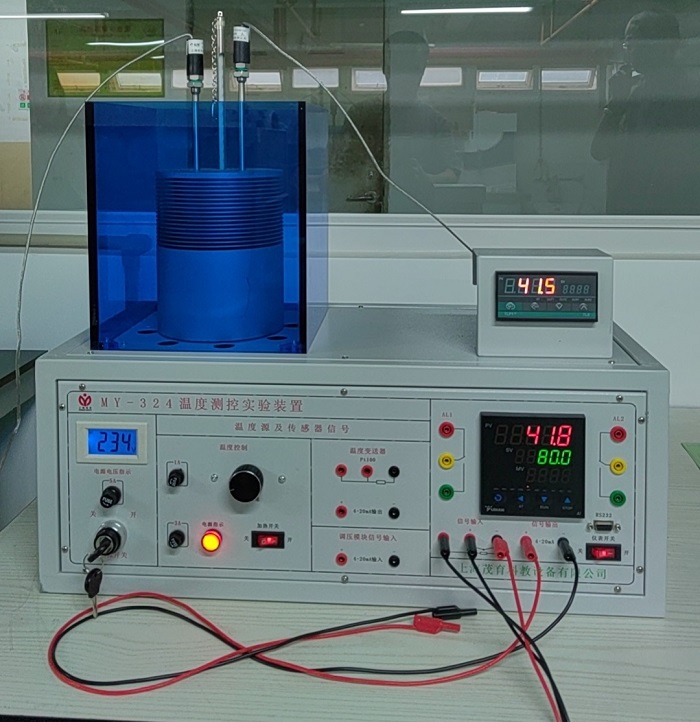

一、MY-324B 溫度自動控製實驗裝置-概述
溫度測控實驗裝置-實驗溫度範圍0—100℃，可快速升溫，快速降溫。其重要結構特點是微小、緊湊、美觀、安全。裝置由實驗溫度箱、加熱器、可控矽調壓模塊、風扇、K型溫度傳感器及Pt100傳感變送器等組成。可以和智能調節儀組成溫度檢測和閉環PID調節溫度控製係統。
    提供溫度檢測：①Pt100(選用0—250℃)，溫度變送器（4—20mADC信號）。②K型熱電偶（輸出mV級控製信號）。③工業水銀溫度計0—300℃。④配有3位LED溫顯表。
    通過智能調節儀的通訊口與上位機通訊。控製參數可以在智能控製儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控製、參數修改、數據的存儲分析、實時曲線和曆史曲線顯示和打印。本裝置具有安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。溫度測控實驗裝置，采用工業級傳感器，IEC標準的信號。適用於測控、自動化、計算機、機電控製、信息工程、機電一體化等專業。

二、基本配置
1、實驗溫度源：溫度範圍0～250℃一隻
2、PT100溫度傳感器二隻
3、PT100溫度變送器一隻
4、K型熱電偶一隻
5、工業水銀溫度計（0—300℃）一隻
6、可控矽調壓模塊一隻
7、智能工業調節儀 0.5級一隻
8、控製變壓器一隻
9、150軸流風機一隻
10、LED三位數字溫度表一隻
11、LED三位半數字電壓表一隻
12、桌子尺寸：1200×500×1400mm
三、儀表參數
1、控製輸出方式：可控矽觸發輸出，固態繼電器輸出，電壓/電流輸出；
2、設定/顯示精度：+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
3、比例範圍：0.0%-100.0%（單位：0.1%）
4、積分（複位）時間：0-9,999s（單位：1s）
5、微分（比率）時間：1-250s（單位：1s）
6、控製周期：1-250s（單位：1s）
7、采樣周期：1-250s（單位：1s）
8、加熱器功率：2Kw；
四、技術指標：
1、供電電源：AC220V±10% 50HZ±5% 3A 有良好接地
2、儀表輸入輸出信號符合IEC標準、帶通訊功能485/232
3、溫度源，220VAC，350W.最高溫度250℃，常用設定宜0—200℃。設有過高溫度保護。
4、工業人工智能調節儀精度0.5級
5、外形尺寸：實驗控製箱尺寸：1200×500×1400mm
6、重量：約15kg
7、可實現RS485組網等功能
五、實驗內容：
1、熱電阻、熱電偶、水銀溫度計等溫度檢測、傳感變送的原理認識實驗
2、溫度模擬標定方法實驗
3、Pt100溫度特性實驗（用萬用表測Pt100電阻變化）
4、K型熱電偶特性測試實驗（用萬用表測K型熱電偶毫伏輸出）
5、溫度儀表PID控製實驗
6、溫度上位機組態控製實驗
7、研究分析不同P、I、D參數值對控製係統的動態特性、靜態特性性能影響與評價
8、利用MCGS中文組態軟件和溫度測控實驗裝置進行組態工程編程訓練實驗

---
