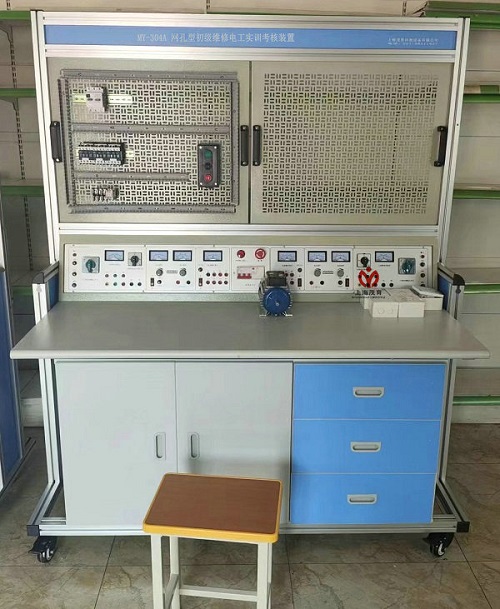

網孔型電工實訓裝置實驗功能

一、網孔型電工實訓裝置-特點:
1、電氣控製線路元器件都裝在網孔板上,操作方便、更換便捷、易擴展功能或開發新的實訓項目(增購元器件即可增加相應實訓項目)。
2、操作台隻需三相四線的交流電源即可投入使用,占地麵積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓台配備兩組相互獨立的電源,互不幹擾,即可以兩個學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全,電源輸出均有監視及短路保護等功能,使用安全可靠。
三、技術性能
1、輸入電源:三相四線製~380V±10%  50Hz
2、工作溫度:-5℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<1.5KVA
4、網孔板尺寸:660×600mm
5、外形尺寸:1600mm×700mm×1690mm
6、移動腳輪:100*60mm
四、實訓台配置
1、公共部有:設有電壓型漏電和電流型漏電保護,外部電源輸入有指示燈指示,設有急停按鈕,遇緊急情況按下按鈕切斷實訓台總電源。
2、每組提供線電壓380V或相電壓220V兩種電源,單相電源插座、線電壓輸入指示表。
3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、每組提供一路恒流穩壓電源,電壓0-30V,最大電流3A,內置式繼電器自動換檔,多圈電位器連續調節,有數字表指示電流電壓值。
5、實訓桌為鐵質雙層亞光密紋噴塑結構,桌麵為防火、防水、耐磨高密度板,結構堅固,造型美觀大方,桌子左右有抽屜,下部有元件儲存櫃,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
五、實驗功能:
1.電工布線工藝實訓
2.兩個開關控製一盞燈線路訓練
3.聲控開關控製白熾電路訓練
4.二地控製一盞燈電路訓練
5.三地控製一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控製
13.三相異步電動機接觸器點動控製線路
14.三相異步電動機接觸器自鎖控製線路
15.三相異步電動機Y/△自動控製線路
16.用倒順開關控製三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控製線路
18.按鈕聯鎖的三相異步電動機正反轉按鈕線路
19.雙重聯鎖的三相異步電動機正反轉按鈕線路
20.三相異步電動機多地控製
21.工作台自動往返控製線路
22.三相異步電動機串電阻降壓啟動控製線路
23.三相異步電動機能耗製動控製線路
