網孔型電力拖動技能實訓裝置

一、MYDG-202A 網孔型電力拖動技能實訓裝置-概述：
該設備適用於電工專業、機電一體化技術、電氣自動化設備安裝與維修專業、機械製造與自動化專業實訓，可用於《電氣控製係統安裝與調試》、《電工基礎》、《電氣與電機控製技術》等課程的實驗實訓教學，及職業技能大賽及現代電氣控製係統安裝與調試項目實訓。本實訓室也適用於機電類院校、企業、下崗職工、再就業人員進行在職或崗前職業技能培訓。
電力拖動實訓室設備由鋼板作製作的多功能安裝板（網孔板）設備和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，本設備適用範圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。

二、技術指標
1、外型尺寸1600mm×700mm×1700mm；
2、設備的材料：鋁木結構；
3、電源：
1) 輸出交流電源：三相四線380V、單相220V，電壓電流表指示。
2) 低壓交流電源:3V、6V、9V、12V、18V、24V、36V；並可輸出雙3V、6V、9V、12V、18V。
3) 電源插座：提供4個多功能電源插座。
4) 人身安全保護功能：電流型漏電保護、電壓型漏電保護、防觸電實驗導線、急停按鈕。
5) 測量儀表:指針式交流450V電壓表一隻；指針式交流電流表3A。
6) 提供整流二極管1N5408，4隻，平均電流3A。
三、結構功能：

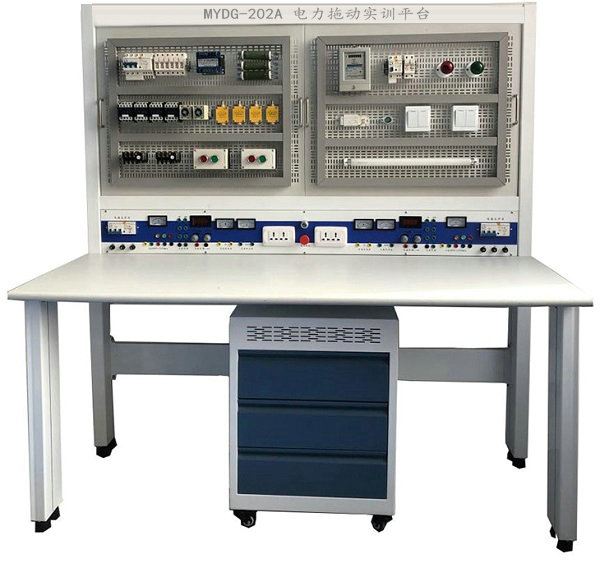

本設備由實訓屏（內置電源）、實訓桌、儲物櫃三大部分組成。以鋁合金設備主要框架材料；實訓屏、桌麵采用螺絲連接;立柱采用120×50mm壁厚1.3mm方型鋁合金立柱一次擠壓成型；橫梁為120*20mm鋁合金方管；連接轉角采用專用高強度加強筋塑粉烤漆工藝。鋁鎂合金表麵經電泳、靜電環氧樹脂粉末噴塗處理，具有耐腐蝕、防火、防潮等功能，美觀實用。由兩條鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是雙工位電源，每工位電源的布局依次為電源保護裝置、電源輸出、電源指示裝置；實訓桌桌麵采用25mm麻灰色高密度層壓板封邊特製，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便設備移動。儲物櫃采用標準三層結構帶自鎖腳輪。設備儲物櫃的位置可根據需要靈活調整。
四、實訓項目舉例：
1、照明電路安裝連接實訓；
2、單相電能表的應用；
3、電動機點動與連續轉動電路連接實訓；
4、按鈕聯鎖的電動機正、反轉電路連接實訓；
5、接觸器聯鎖的電動機正、反轉電路連接實訓；
6、接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
7、兩地控製的電動機控製電路的安裝；
8、電動機定子繞組串聯電阻啟動控製電路連接實訓；
9、按鈕切換的Y－△啟動控製電路的連接實訓；
10、時間繼電器切換的Y－△啟動控製電路的連接實訓；
11、電動機半波整流能耗製動控製電路連接實訓；
12、電動機全波整流能耗製動控製電路連接實訓；
13、電動機反接製動控製電路連接實訓；
14、電動機往返行程控製電路連接實訓；
15、電動機順序啟動控製電路連接實訓；
16、電動機定時運轉控製電路連接實訓；
17、按鈕切換的雙速電動機控製電路連接實訓；
18、時間繼電器切換的雙速電動機控製電路連接實訓；

---
