工業全數字控製實訓台

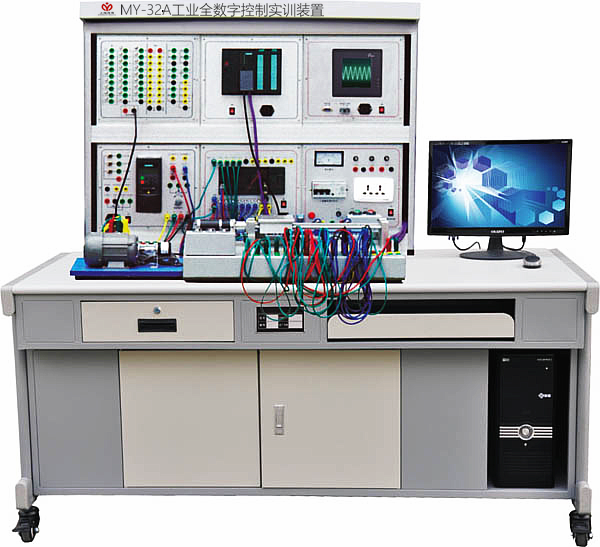

一、MY-32A 工業全數字控製實訓台-是集PLC，變頻器，觸摸屏，PROFIBUS－DP工業現場總線及相關的機械（控製對象）為一體的自動化綜合實訓平台。從基礎入門到高級培訓，都可以在此實訓台上輕鬆完成。可以完成多種複雜精確機械運動控製（需選擇配件），主要包括計算機、PLC、觸摸屏、變頻器和機械運動仿真模塊。注：本實訓裝置中的PLC、變頻器、觸摸屏可由學校具體選擇，建議選用S7係列

二、技術參數：
1、電源：三相五線 380 VAC±10% 50 Hz；
2、工作溫度：0℃～40℃；
3、環境濕度：≤90%（40℃）；
4、外形尺寸：1600mm×700mm×1650mm
5、實驗桌材料：達到防火、防水、防震、耐磨的要求，材質符合國家環保要求；
6、整機容量：≤1 kVA；
7、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、裝置的功能：
1、工業全數字控製實訓裝置，可以完成的實訓項目有：
1) S7－300編程練習；
2) S7－200編程練習；
3) 觸摸屏技術實訓；
4) 絲杠傳動控製；
5) PPI通信；
6) 變頻器與PLC通信實訓；
7) 變頻器技術綜合實訓；
8) 觸摸屏、變頻器、PLC綜合實訓；
2. 通過擴展仿真實訓模塊（需選擇下列配件），還可以完成的實訓項目有：
1) 三相電機順序控製；
2) 步進電機控製；
3) 交通燈控製；
4) 鐵塔之光；
5) 四層電梯控製；
6) 電鍍生產線控製；
7) 水塔水位自動控製；
8) 自控成形機；
9) 多種液體自動混合；
10) 自動送料裝車；
11) 自動軋鋼機；
12) 郵件分揀機；
13) 全自動洗衣機等。
注：以上配件是否需要，請學校在選購中說明。
四、實訓裝置的配置：
1) 西門子S7－300係列PLC CPU314C－2DP，24 V供電；帶PROFIBUS－DP接口；集成I/O，24入/16出；4路模擬量輸入/2路模擬量輸出；
2) 西門子S7－200係列PLC CPU224 DC/DC/DC，晶體管輸出；24點I/O口，14入/10出；
3) 西門子變頻器：MM420 0.37 kW；帶485通信接口；220 V單相電源輸入；
4) 西門子觸摸屏：觸摸屏TP170B；
5) 仿真實訓係統；
6) 運動控製實訓裝置：小車運動控製實訓模型；本實訓裝置采用標準接口，學校還可根據要求選擇配件，例如水位控製實訓裝置、恒壓供水實訓裝置等；
7) 實驗台操作麵板： PLC和變頻器的輸入輸出點均（jun1）引到實驗台麵板上，采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線，方便實驗接線。包括各種按鈕、指示燈、繼電器等，配置電位器，可模擬傳感器的輸入信號，方便學生自行設計實驗。
8) 配套溫度及壓力兩種模擬量實訓模塊，可進行數據采集實訓。
9) 計算機：配備品牌計算機一台。（自配）

---
