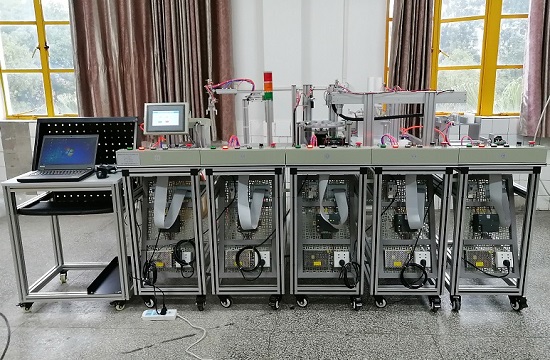

柔性自動化生產線實訓平台

一、柔性自動化生產線實訓平台-產品概述：
柔性自動化生產線實訓平台是红桃视频app新研發一款的機電一體化、自動化類產品，它是為職業院校、教育培訓機構等而研製的，它適合機械製造及其自動化、機電一體化、電氣工程及自動化、控製工程、測控技術、計算機控製、自動化控製等相關專業的教學和培訓。它接近工業生產製造現場基礎上雙針對實訓教學進行了專門設計，強化了各種控製和工程實踐能力。係統包含了機電一體化專業中的氣動、電機驅動與控製、PLC、變頻器、觸摸屏、傳感器等多種控製技術，適合相關專業學生進行工程實踐、課程設計及初上崗位的工程技術人員進行培訓。

二、技術參數：
1、輸入電源：單相三線AC220V ±10% 50Hz
2、工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜1.5kVA
4、設備外型尺寸：282cm×180cm×150cm
5、單站工作台尺寸：860mm×470mm×1500mm
三、係統組成：
（一）上料檢測單元
由料鬥、回轉台、貨台、螺旋導料機構、直流減速電機（10W/24V 5r/m）、光電開關、電氣安裝板等組成。主要完成將工件從回傳上料台依次送到搬運工位。
實訓內容：
1、弟一站傳感器實驗
2、弟一站機械安裝調試實驗
3、電氣回路實驗（一）
4、PLC基本指令學習和實際應用實驗（一）
5、弟一站上料程序控製實驗
6、弟一站係統故障檢測實驗
7、弟一、二站聯網程序控製實驗（一）
（二）搬運站
由機械手、橫臂、回轉台、機械手爪、旋轉氣缸等組成，主要完成對工件的搬運。
實訓內容：
1、第二站氣動回路學習
2、第二站傳感器實驗
3、第二站機械安裝調試實驗
4、電氣回路實驗（二）
5、PLC基本指令學習和實際應用實驗（二）
6、第二站搬運程序控製實驗
7、第二站係統故障檢測實驗
8、第二、一站聯網程序控製實驗（二）
（三）加工單元
由旋轉工作台、平麵推力軸承、直流減速電機（10W/24V 5r/m）、刀具庫（3種刀具）、升降式加工係統、加工組件、檢測組件、光電傳感器、轉台到位傳感器、步進電機、步進電機驅動器、電氣掛板等組成。主要完成物料加工和深度的檢測。工件在旋轉平台上被檢測及加工。旋轉平台由直流電機驅動。平台的定位由繼電器回路完成，通過電感式傳感器檢測平台的位置。工件在平台並行完成檢測及鑽孔的加工。在進行鑽孔加工時，夾緊執行件夾緊工件。加工完的工件，通過電氣分支送到下一個工作站。
實訓內容：
1、第三站氣動元件學習
2、第三站傳感器實驗
3、第三站機械安裝調試實驗
4、電氣回路實驗（三）
5、PLC基本指令學習和實際應用實驗（三）
6、第三站多工位工作台程序控製實驗
7、第三站係統故障檢測實驗
8、第三、五站聯網程序控製實驗（三）
（四）安裝站
由料筒、換料機構、推料機構、旋轉氣缸、真空吸盤、搖臂、電氣安裝板等組成，主要完成對兩種不同工件的上料及安裝。為係統逐一提供兩色小工件。供料過程中，由雙作用氣缸從料倉中逐一推出小工件，接著，轉換模塊上的真空吸盤將工件吸起，轉換模塊的轉臂在旋轉缸的驅動下將工件移動至下一個工作單元的傳輸位置。
實訓內容：
1、第四站氣動元件和回路學習
2、第四站傳感器實驗
3、第四站機械安裝調試實驗（四）
4、電氣回路實驗（四）
5、PLC基本指令學習和實際應用實驗
6、第四站工件安裝程序控製實驗
7、第四站係統故障檢測實驗（四）
8、第四、五站聯網程序控製實驗（四）
（五）搬運安裝單元
由機械手、移動滑台、安裝工作台、薄型氣缸、直線氣缸、工業導軌、滑塊、配重塊等組成，主要完成對工件的搬運。
實訓內容：
1、第五站氣動元件和回路學習
2、第五站機械安裝調試實驗
3、電氣回路實驗（五）
4、PLC基本指令學習和實際應用實驗（五）
5、第五站工件搬運程序控製實驗
6、第五站係統故障檢測實驗
7、第五、四站聯網程序控製實驗（五）
8、第五、六站聯網程序控製實驗（五）
（六）分類單元
由步進電機、步進電機驅動器、滾株絲杆、立體庫、推料氣缸、電感傳感器、電磁閥、電氣安裝板等組成。主要完成對成品工件分類存儲。
實訓內容：
1、第六站氣動元件和回路學習
2、第六站機械安裝調試實驗
3、電氣回路實驗（六）
4、PLC基本指令學習和實際應用實驗（六）
5、第六站工件分類程序控製實驗
6、第六站係統故障檢測實驗
7、第六、五站聯網程序控製實驗（六）
8、全部六站聯網程序控製實驗（六）
9、步進電機驅動控製實驗
（七）觸摸屏監控單元：
采用昆侖通態EPC7062TD ，7英寸 STN256色等組成，主要完成監視各分站的工作狀態並協調各站運行，完成工業控製網絡的集成。總線結構采用RS485網絡通信，使各站之間的控製信息和狀態數據能夠實時相互交換。每站均配編程電纜一根。
（八）MCGS工業組態監控軟件：
當6個單元全部進入聯網狀態時，管理員能夠通過組態監控機中各種組態按鈕方便的控製整個係統的運行、停止等。每個單元的工作狀態以及工件的材質、顏色等在監控畫麵上也能夠清楚的看到。
四、實訓項目：
1、了解傳感器的應用
2、觀察氣動元件的應用
3、掌握PLC控製技術
模塊式柔性自動化生產線實訓係統六個工作站各自都有一套PLC主機，可分成六個完全獨立的工作站進行實訓，在對各單元生產工藝和電氣控製係統的構成熟悉後，通過PLC編程可完成：
1）係統故障檢測
2）工件上料程序控製
3）工件搬運程序控製
4）工件檢測程序控製
5）工件搬運安裝程序控製
6）工件安裝程序控製
7）工件分類程序控製
8）多工作工位程序控製
9）工作單元聯網程序控製
10）步進電機驅動控製
11）機械手搬運控製
12）成廢品分揀控製
13）變頻調速控製
14）傳輸帶控製等
4、電氣控製係統安裝調試
5、機械係統安裝調試
6、電機驅動調試
7、係統維護和故障檢測技術

---
