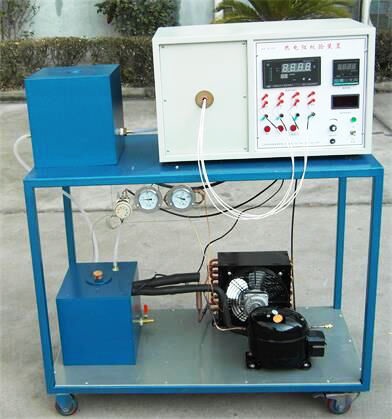

熱電阻校驗實訓裝置

一、MYR-15 熱電阻校驗實訓裝置是為大專院校熱工實驗室實驗教學而設計製造的專用設備，可用於－10℃—+150℃工作範圍內的熱電阻（熱點偶）比較法標定和檢驗實驗。本裝置結構設計合理，配用半導體製冷，試驗管內製冷溫度最低可達-20℃；加熱溫度最高可達+200℃。高精度PID溫度調節控溫。配有萬能信號輸入巡檢儀作為被校熱電阻的信號采集，也可以作為銅——康銅熱電偶的校正信號采集。體積小、重量輕、溫度場恒溫穩定、操作方便、安全可靠，是滿足實驗教學的理想裝置。

二、技術性能：
  本裝置的采用導熱係數高、均熱性能好的紫銅作為腔體，外部采用高保溫的絕熱材料進行絕熱，耗電小，效率高。在其腔體中可同時插入標準及控溫用的標準熱電阻，及2個被檢熱電阻或低溫熱電偶。室溫以下的低溫區，配用85瓦半導體製冷，散熱區采用強製水冷卻，試驗管內製冷溫度最低可達-20℃；室溫以上的高溫區，使用75瓦電加熱。
可供工作溫度在-10℃— +150℃工作範圍內的熱電阻、熱電偶溫區檢定使用。本實驗裝置的控溫采用高精度PID溫度調節器，A級標準熱電阻，精度可達±0.1℃，可在恒定溫區直接顯示管爐內溫度場的溫度數值。
本裝置的采用萬能信號輸入8路巡檢儀作為被校熱電阻的信號采集，熱電阻、熱電偶可簡單的設置輸入，以減輕勞動強度，提高工作效率。
本裝置使用大功率0－12V，21A直流開關電源給半導體製冷供電；交流和220V給加熱器供電。
工作環境：無強磁場；溫度10～35℃；相對濕度≤85%。
三、實驗目的：
1、可標定熱電阻及低溫熱電偶。
2、可加微機接口組成數字型測試裝置。
四、主要配置：
1、配用半導體製冷，
2、試驗管內製冷溫度最低可達-20℃；
3、加熱溫度最高可達+200℃。
4、高精度PID溫度調節控溫，
5、電阻器。
6、配有萬能信號輸入巡檢儀作為被校熱電阻的信號采集，也可以作為銅——康銅熱電偶的校正信號采集，
7、不鏽鋼實驗台。
五、技術規格：
1、工作電壓：220V 功率： 800W
2、工作溫度：－10～40℃；環境濕度：≤90%（25℃）
3、450×300×500mm

---
